För dig som arbetar med småhus, moduler eller flerfamiljshus i trä har vi enligt många den bästa lösningen på marknaden. Kombinera Archicads kraftfulla funktioner med ArchiFrame och du har ett komplett system från skiss, bygglovsansökan och projektering hela vägen till produktion med kaplistor och styrning av CNC-maskiner.

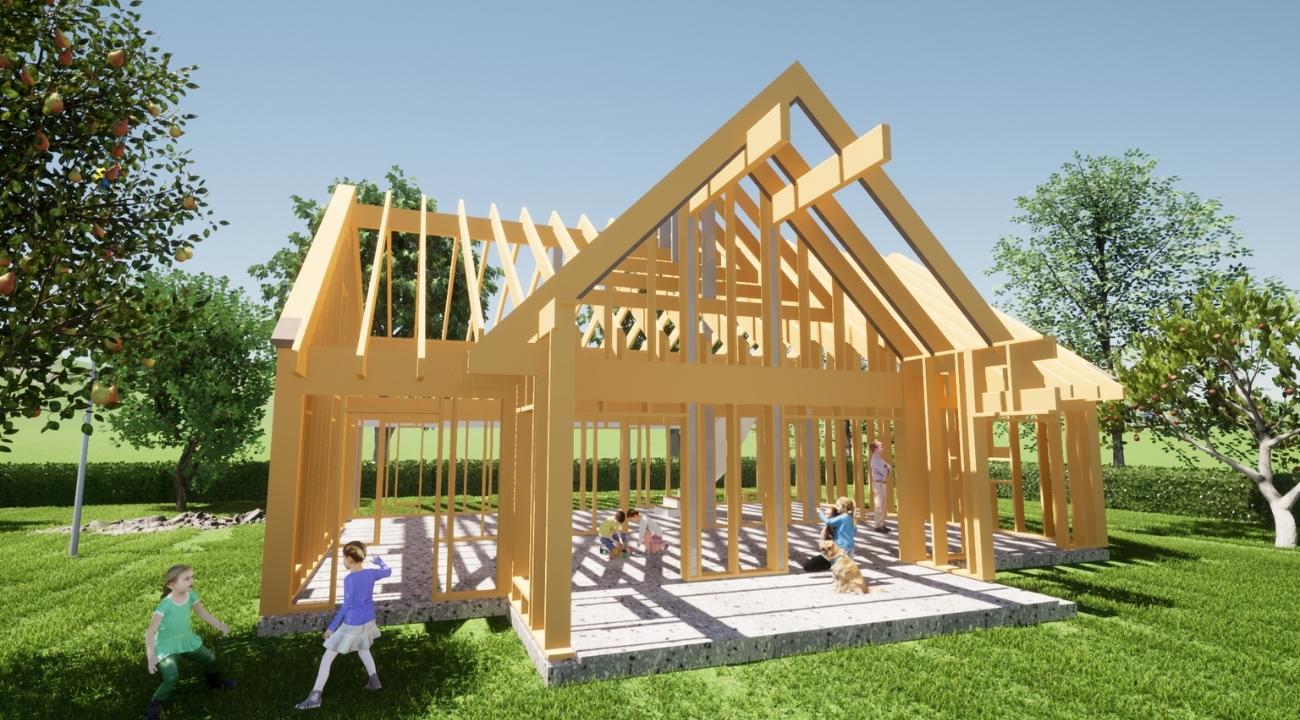

© Byggingenjörsbyrån

För dig som arbetar med trä

ArchiFrame är ett tillbehör/add-on till Archicad och här hittar du verktyg för att skapa CAD-ritningar, 3D/BIM-modeller, vackra bilder, uppställningar för att hantera väggreglar, balkar, pelare, golv och tak i trä. Allt i ett och samma program och med alla kraftfulla funktioner som Archicad erbjuder. Visualisera ditt projekt eller dela hela 3D/BIM-modellen på datorn, i webbläsaren eller i mobilappen med stöd för VR, med innovativa BIMx.

Några av funktionerna i ArchiFrame (utöver vad Archicad erbjuder):

  • Automatisk uppregling av ditt projekt
  • Skapa väggregelstommar
  • Trägolv
  • Takkonstruktioner
  • Stålreglar
  • Automatiskt genererade kaplistor och ritningar

Är du intresserad av ArchiFrame? Kontakta oss!

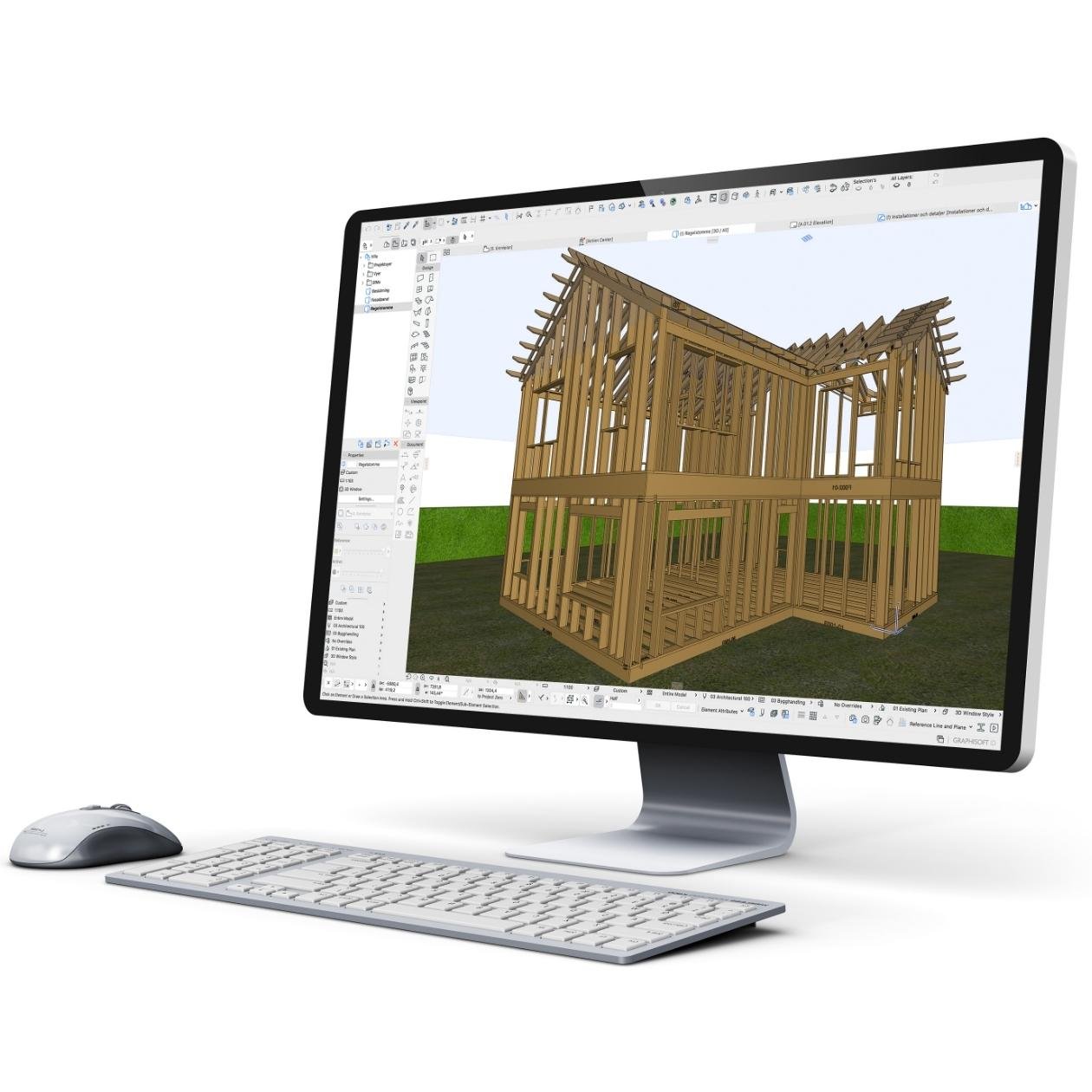

ArchiFrame trästomme i dator

Introduktion till ArchiFrame

Filmen är 50 minuter lång och går igenom konceptet ArchiFrame, steg för steg. Vi börjar med att övergripande berätta om vad ArchiFrame är och vilken nytta du kan ha med utvalda funktioner.

Vidare presenterar vi live hur det kan gå till direkt i programmet hur du automatiskt reglar upp väggarna, skapar ritningar och naturligtvis visualiserar ditt projekt.

ArchiFrame Demo - Träkonstruktioner med BIM i Archicad
En 50 min lång introduktion till ArchiFrame
ArchiFrame av Werkplanung Neubau Wohnhaus
© Werkplanung Neubau Wohnhaus

Design, konstruktion & CNC

Du får en enhetlig process från din design och arkitektur till uppregling och en komplett träkonstruktion för ditt projekt. Du kan också lära ArchiFrame hur du vill ha det till nästa gång.

När arbetet med designen är klar tar konstruktören vid, helt sömlöst. Ni kan också arbeta gemensamt, samtidigt i samma fil! Ändras något i designen uppdateras alla träkonstruktioner och ritningar. ArchiFrame har smidiga verktyg för spikmarkering, sågning och hur olika reglar ansluter mot varandra.

När du behöver leverera kaplistor eller kap-filer gör du det med några klick. ArchiFrame stödjer de vanligaste CNC-maskinernas format. Detta sömlösa arbetssätt gör det mycket smidigt att arbeta  från tidiga skisser hela vägen ut till tillverkningen.

Jobba enkelt med recept

Många av de som använder Archicad och ArchiFrame uppskattar hur enkelt och snabbt det är att arbeta med lösningen men även flexibiliteten med att skapa egna recept för dina byggelement, samtidigt som du fritt kan anpassa varje regel och skiva för sig till varje unikt projekt.

Du kan skapa en komplett trävägg utifrån ett eget recept med regelstomme, skivor, kortlingar, hammarband, panel, på bara några sekunder. Allt med standardiserade svenska mått som följer med programmet. Ett arbete som i många andra fall skulle tagit betydligt längre tid. Dina recept följer dessutom med till alla dina projekt för snabb åtkomst.

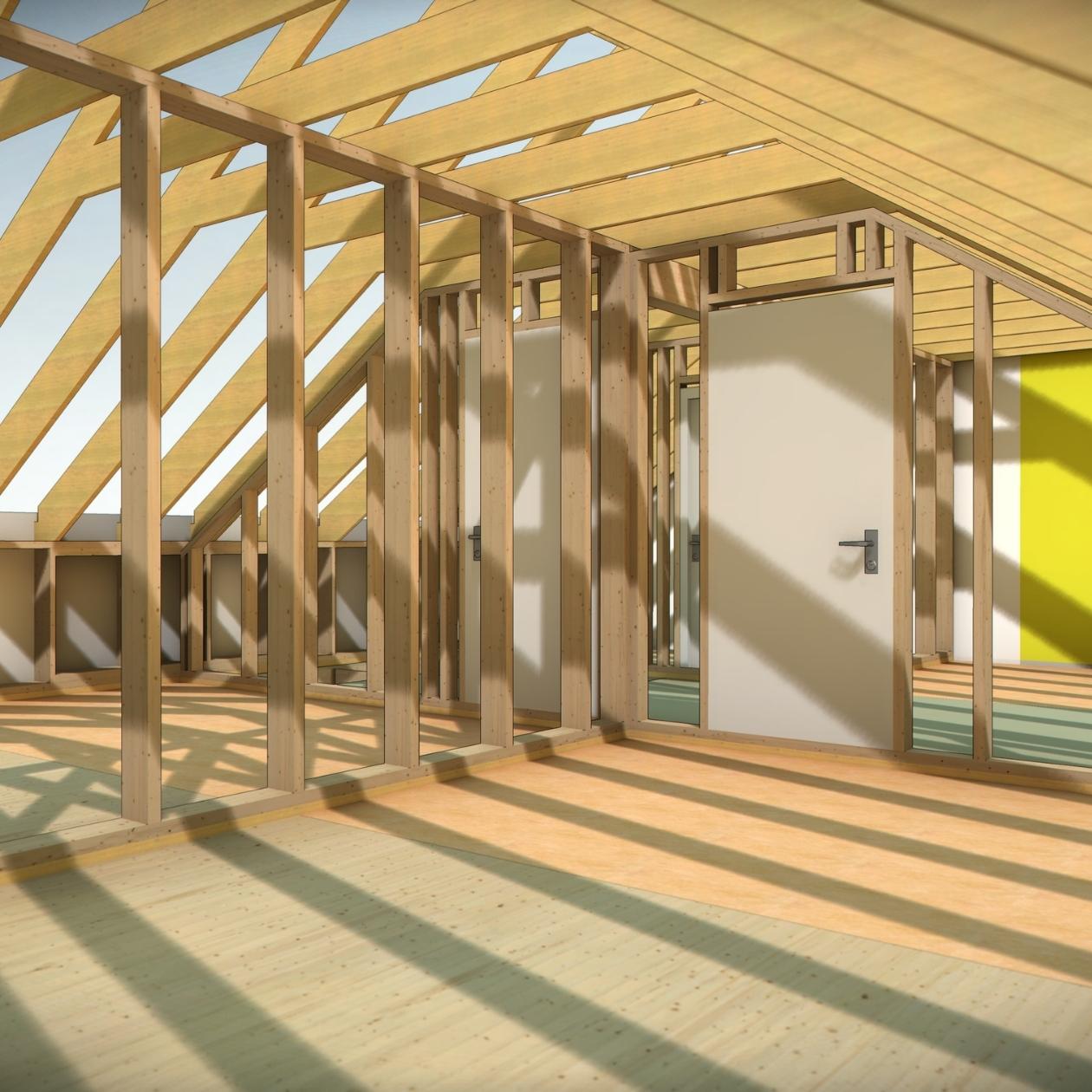

ArchiFrame trästomme
ArchiFrame sektion 1
Alla komponenter får ett unikt ID för effektivare hantering

Varje regel är unik

När du genererar träkonstruktionen från designmodellen skapas unika brädor, reglar, plankor skivor med mera.

Alla dessa är unika men följer designen och konstruktionen. Alla får ett unikt ID som gör det enkelt att identifiera, samtidigt som du kan modifiera eller flytta varje enskild regel.

Du får full kontroll på alla komponenter i ditt projekt. Detta är sedan underlaget för att skapa kaplistor, uppställningsritningar och styra cnc-maskinerna.

ArchiFram är mycket omtyckt bland annat tackvare det fria arbetssättet, att få hjälp med automatisk uppregling men sedan friheten att själv kunna ändra.

Installationerna ingår

Sedan Archicad 24 ingår verktyg för MEP-modellering (för VVS, ventilationer med mera). Det gör att du själv kan skapa en modell med alla installationer. Du kan självklart även ta in installationer från en extern konsult via filformatet IFC och använda för exempelvis enkel håltagning på flera element samtidigt.

Självklart får du även ut mängder och längder även på installationerna i ditt projekt så att du vet hur mycket som går åt och ska köpas in. Med smarta verktyg i Archicad skapar du enkelt en helt korrekt BIM-modell och säkerställer att projektet håller en hög kvalitet.

Archicad håltagning

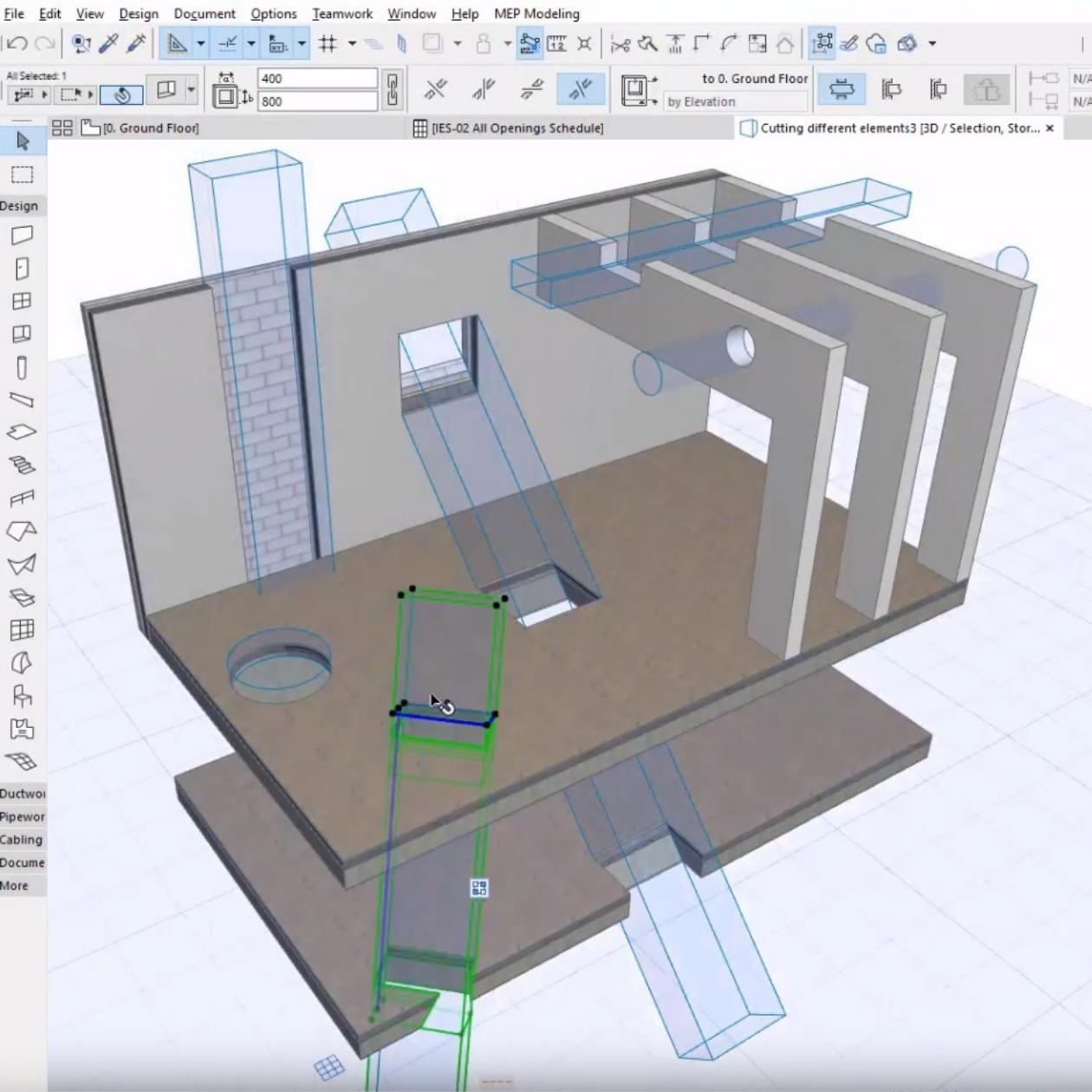

Modellera installationer tillsammans med konstruktioner
ArchiFrame element

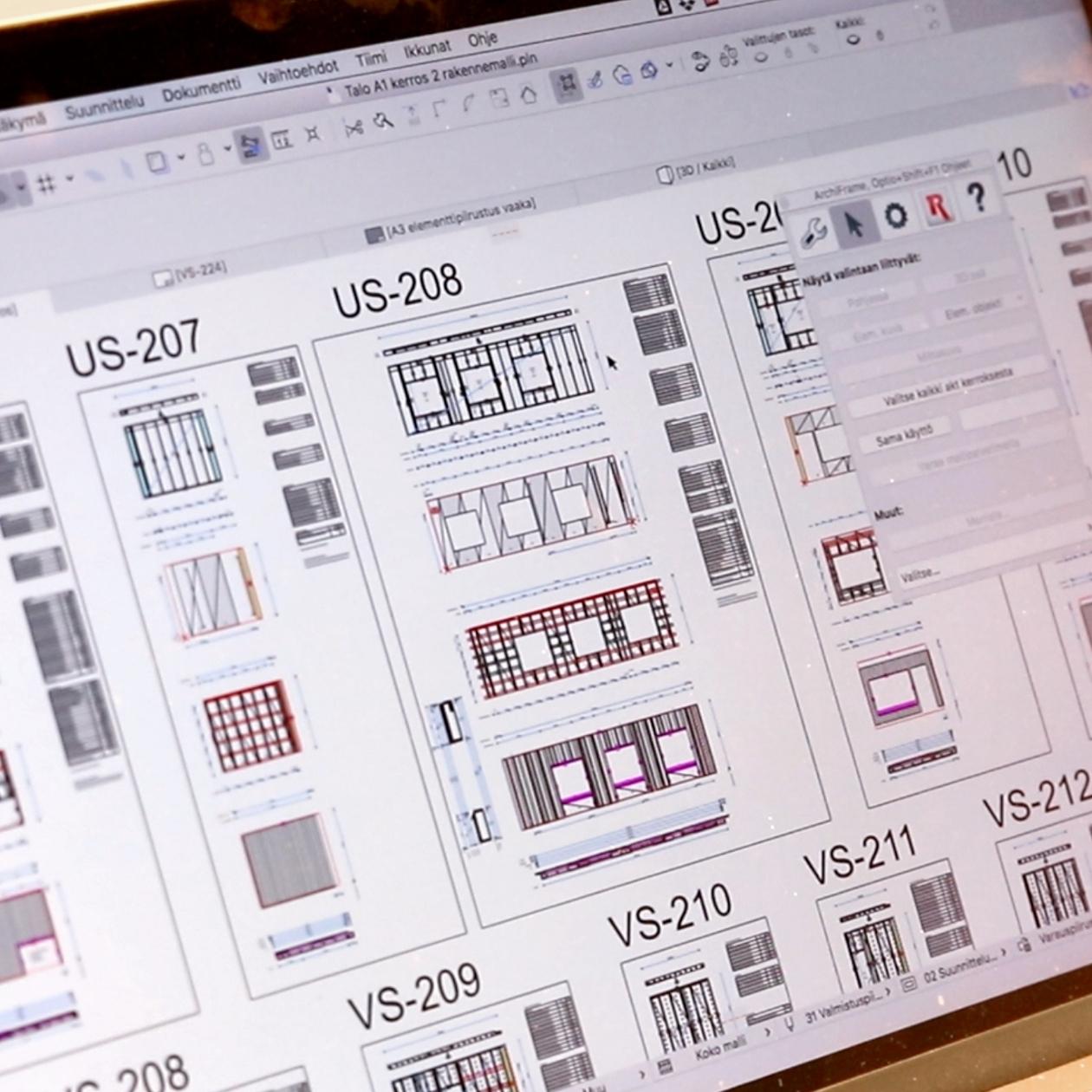

Bilden visar hur ritningshanteringen kan se ut

Arbeta tillsammans med Teamwork

Ibland behöver man vara flera och hjälpas åt i projektet. Med Archicads inbyggda Teamwork kan du enkelt dela ditt projekt med andra som ritar och modellerar i samma projekt.

Alla kan fritt delta i arbetet, exempelvis arkitekter, konstruktörer, installatörer, projektledare och produktionspersonal.

Alla får rättigheter som bestämmer vad man får se eller ändra på i projektet. Detta eliminerar arbetet med att spara ut filer i olika versioner som sedan måste hanteras av alla parter.

Det här är en av de viktigaste funktionerna för många av våra svenska användare. Så viktig att det varit avgörande vid val av BIM-verktyg.

Dela projektet med BIMx

På ett mycket enkelt sparar du ut ditt projekt från Archicad som en BIMx-fil. Denna fil kan du sedan dela med alla berörda i projektet, kostnadsfritt! De kan öppna BIM-modellerna och ritningarna i surfplattan, telefonen, datorn eller i en browser.

Att presentera ditt projekt på ett bra sätt är A och O för att alla ska förstå vad och hur det ska byggas. Med hjälp av BIMx kan du dela hela ditt projekt som en 3D/BIM-modell men också där ritningarna presenteras på ett mycket fint sätt. Användaren flyger mellan olika 3D-vyer och ritningar, sektioner och detaljer.

Det är också möjligt att klicka på exempelvis väggar och fönster  för att se mer information och till och med en montageanvisning om så önskas.

Läs mer hos utvecklaren av ArchiFrame.

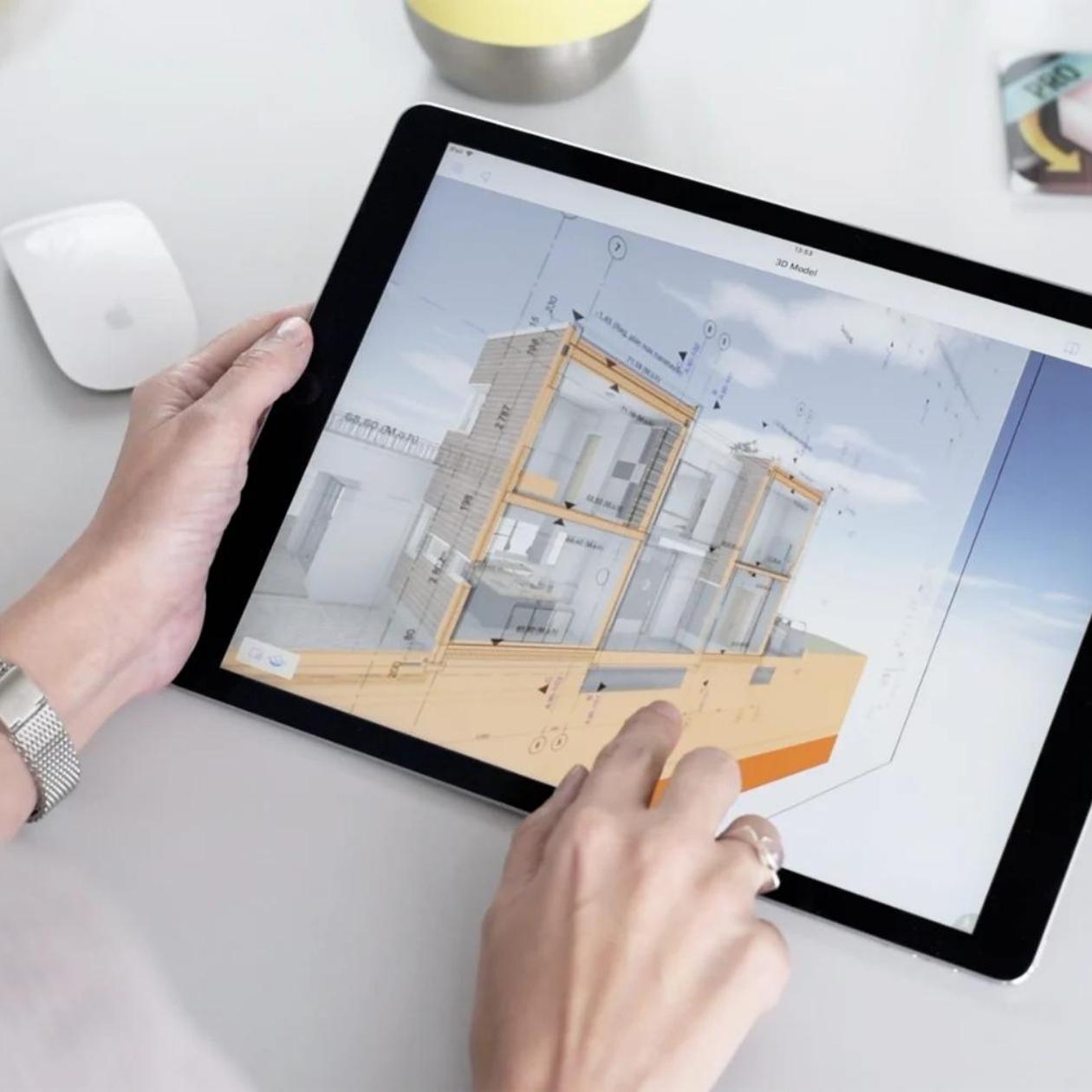

630x630 BIMx
Med BIMx, som ingår i Archicad, delar du enkelt 3D-modellen och ritningarna

Mer nyfiken? Fyll i formuläret så berättar vi mer.
