ArchiFrame on Archicad-laajennus puurakennesuunnitteluun. Arkkitehti suunnittelee ja rakennesuunnittelija lisää rungon samaan malliin. Samasta tiedostosta syntyvät piirustukset, katkaisulistat ja CNC-koodi tehtaalle.
SKiB-kampus
ArchicadArkkitehdit
Suunnittelun ja tuotannon välinen kuilu
Useimmilla puuelementtitalojen valmistajilla on sama haaste. Arkkitehtuuri elää yhdessä järjestelmässä, rakennesuunnittelu ja tuotanto toisessa. Siirtymä näiden välillä vie aikaa ja tarkkuutta ja syö katetta, ja jokainen myöhäinen muutos pahentaa tilannetta. ArchiFrame kuroo umpeen tämän kuilun Archicadin sisällä - samassa tiedostossa, jossa syntyy rakennussuunnitelma, rakentuu myös katkaisulistat ja CNC-koodi.
Arkkitehdin jälkeen rakennesuunnittelija mallintaa rakennuksen uudelleen runkoa varten. Sitten tuotanto mallintaa sen vielä kerran CNC:tä varten. Kolme mallia, kolme virhelähdettä.
Luonnoksesta CNC:hen kolmessa vaiheessa
1.
Suunnittele Archicadissä
Arkkitehti suunnittelee rakennuksen Archicadissä kuten ennenkin. Seinät, välipohjat, katot, aukot, materiaalit. Ei uutta työkalua opittavaksi. Ei mallinsiirtoa.
2.
Lisää puurakenne ArchiFramella
ArchiFrame mallintaa kantavan rungon saman tiedoston sisälle. Tolpat, juoksut, palkit, levytys, paneelit. Jokainen osa on muokattavissa. Kun suunnitelma muuttuu, runko seuraa perässä.
3.
Tuota katkaisulistat ja CNC-tiedostot
Tuota elementtikuvat, katkaisulistat ja konevalmiit tiedostot yleisimmille CNC-koneille. Tehdas työskentelee samalla mallilla, jolla arkkitehti aloitti.
Tehty puurakenteiden tuotantoa varten
Kaikki puurakenteet
Seinät, välipohjat, katot, pilarit, palkit, levytys ja CLT. Jokainen puurakennetyyppi, jonka rakennat, mallinnetaan samalla työkalulla Archicadin sisällä.
Jokainen kappale muokattavissa
Jokainen tolppa, juoksu, palkki ja levy on oma erillinen, yksilöity kappaleensa. Siirrä yhtä, muokkaa yhtä tai korvaa yksi, ja malli pysyy yhtenäisenä.
Yksi muutos läpi koko suunnitelman
Kun siirrät seinää, runko päivittyy automaattisesti sen mukana. Piirustukset, katkaisulistat ja konetiedostot pysyvät synkronissa. Myöhäiset muutokset eivät ole enää kalliita.
CNC-tuki yleisimmille koneille
Suora tuki Hundeggerin BVN-tiedostoille, BTL-tiedostoille (useat koneet), Weinmannin WUP-tiedostoille, Mobi-One BTL:lle ja Randekille. Tallenna tiedosto. Lähetä se koneelle.
Tehty puurakenteiden valmistajille
ArchiFrame on yrityksille, jotka vievät puutavaran suunnitelmasta valmiiksi rakennukseksi - tehtaalla tai työmaalla. Laajat toiminnot kattavat erityyppisten rakentajien tarpeet ja tuottavat tarkkaa tuotantotietoa jokaiselle.
-
Pientalo- ja omakotitalovalmistajat, jotka rakentavat puurunkoisia taloja.
-
Elementti- ja moduulitalotehtaat, jotka tuottavat seinä- ja välipohjaelementtejä ja moduuleja työmaalla koottavaksi.
-
Massiivipuuta käsittelevät hirsitalo- ja CLT-valmistajat.
-
Mökkien ja vapaa-ajan asuntojen valmistajat, joiden lyhyemmissä tuotantosarjoissa on tärkeää, että suunnitteluketju on katkeamaton.
Archicadin sisällä
ArchiFrame ei ole erillinen ohjelma. Se on laajennus, joka elää Archicadin sisällä, joten arkkitehdit, jotka jo työskentelevät Archicadissä, säilyttävät työkalunsa, piirustuksensa ja projektitiedostonsa. Rakennesuunnittelija lisää puurungon samaan malliin. Tiimityö (Teamwork) mahdollistaa molempien työskentelyn yhtä aikaa. LVI-, sähkömallit tulevat sisään IFC:n kautta, tai mallinnetaan myös Archicadissa, ja törmäystarkastelut tehdään suoraan runkoa vasten. BIMx-katselin vie koko projektin työmaalle tai asiakkaalle 3D-mallina, jonka kuka tahansa voi avata puhelimessa tai nettiselaimessa.
Enemmän kuin pelkkä lisenssi
Käyttöönotto
Määrittelemmme ArchiFramen standardienne, tyypillisten seinä- ja välipohjarakenteidenne sekä konekantanne mukaisesti. Tiiminne aloittaa työt järjestelmällä, joka puhuu valmiiksi teidän kieltänne, ei yleisluonteisella asennuksella, joka vaatii kuukausien sisäisen virittämisen.
Koulutus
Meiltä saat Archicadin ja ArchiFramen perusteet suomeksi, ruotsiksi tai norjaksi. Kouluttajat käyttävät työkaluja päivittäin. Vakiopolku on neljä päivää Archicadia, yksi päivä ArchiFramea, sitten syventäviä koulutuksia, joissa keskitytään teidän omaan tuotantotyöhönne.
Jatkuva tuki
Paikallinen Nordic BIM Group -tiimi, jolle voit soittaa. Yhteinen aikavyöhyke, kieli, ja rakentamisen normit. Kaksikymmentä Archicad-asiantuntijaa konsernin sisällä, joista useampi keskittyy puurakenteiden tuotantoon.

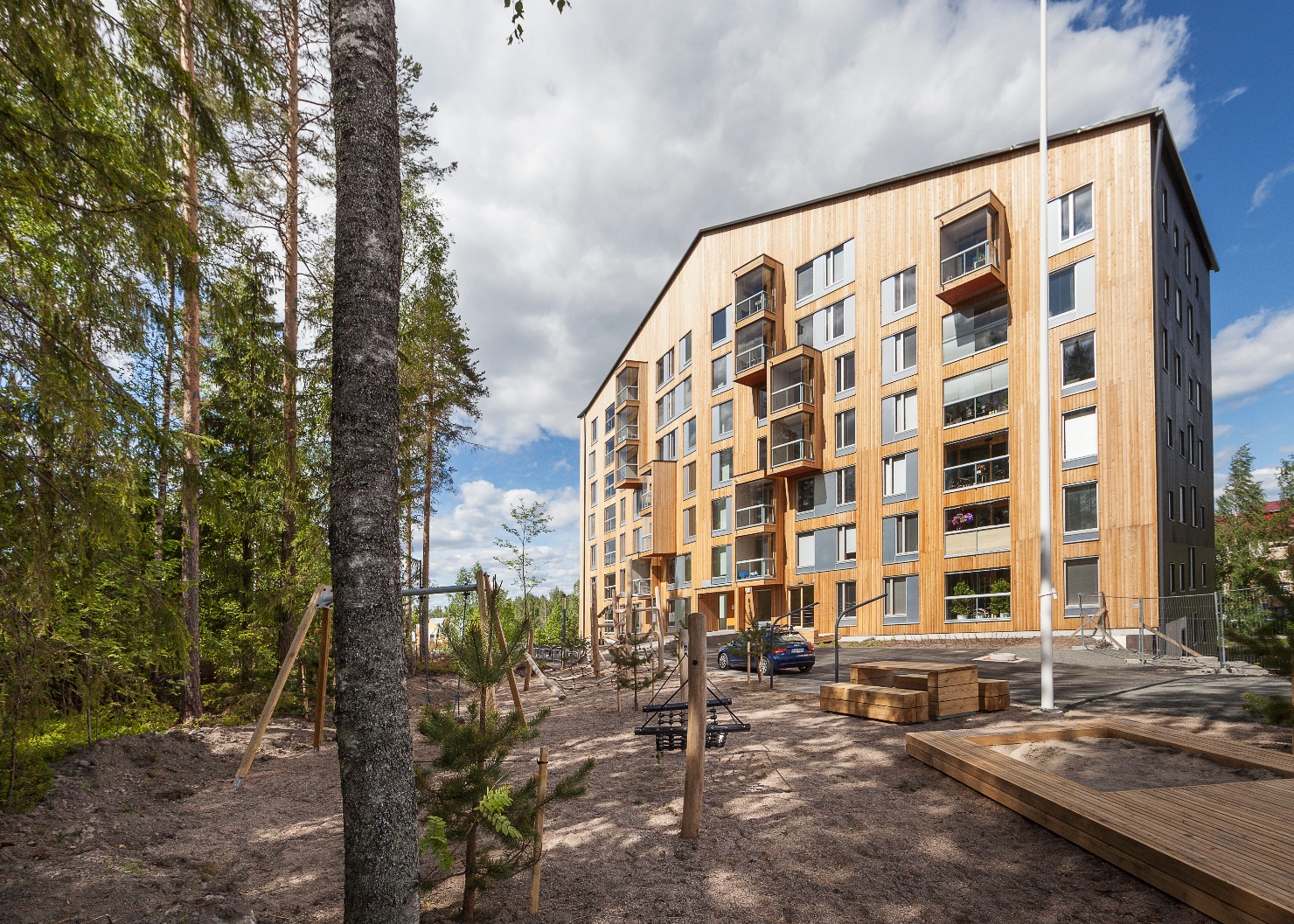

Asiakasprojektit
Flakstadin peruskoulu
ArchicadArkkitehdit
Lisää asiakasprojekteja
Lue tarinat suomalaisilta, ruotsalaisilta ja norjalaisilta tehtailta, jotka käyttävät Archicadia ja ArchiFramea.
