Solibri Tips & Tricks - Triangle Count

Om du upplever att dina filer är tunga och långsamma, kan det vara bra att leta efter objekt/komponenter med mycket geometri.

I CAD-program består all geometri av polygoner. En enkel geometrisk form bildas genom att ansluta raka linjesegment för att skapa en sluten figur.

Även om polygoner är användbara för visualisering och modellering, kan ett för stort antal polygoner i en IFC-fil leda till flera problem:

• Stora filstorlekar: Ett stort antal polygoner leder till enorma filstorlekar. Detta gör filerna besvärliga att hantera, särskilt när de måste delas mellan olika parter som är involverade i projektet.


• Prestandaproblem: När en modell har många polygoner kan det resultera i långsammare mjukvaruprestanda. Detta kan påverka användarnas förmåga att redigera, visa eller manipulera modellen effektivt.


• Kompatibilitetsproblem: Ett överflöd av polygoner kan leda till kompatibilitetsproblem när filer delas mellan olika programvaruplattformar eller versioner. Vissa program kan ha begränsningar när det gäller att bearbeta stora mängder polygoner.


• Bristande precision: Att använda för många polygoner kan leda till felaktigheter i modellen, särskilt när man representerar komplexa geometrier eller kurvor. Detta kan påverka modellens noggrannhet och dess användbarhet för vidare konstruktion och analys.

För att minska problemen med för många polygoner i IFC-filer bör man sträva efter att förenkla geometrin i modellerna.

Det är viktigt att hitta en balans mellan att ha tillräckligt detaljerad geometri för att korrekt representera byggnaden, samtidigt som man undviker överdriven komplexitet som kan orsaka de ovan nämnda problemen.

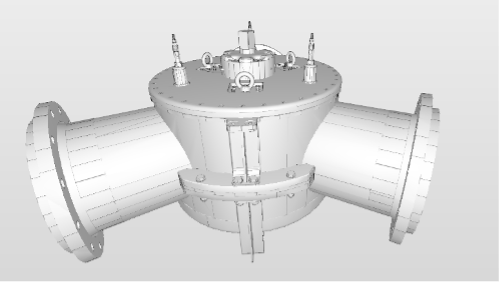

I Solibri Office och Solibri Site kan man enkelt kontrollera alla komponenter för att hitta eventuella polygonbomber.

1. Skapa en ny informationsdefinition



2. Ge ITO ett namn och inkludera alla komponenter. Tryck på "OK".

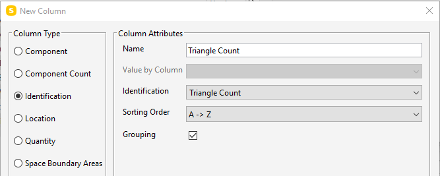

3. Lägg till en ny kolumn och välj "Triangel Count" som du hittar under "Identifiering". Klicka på "OK".

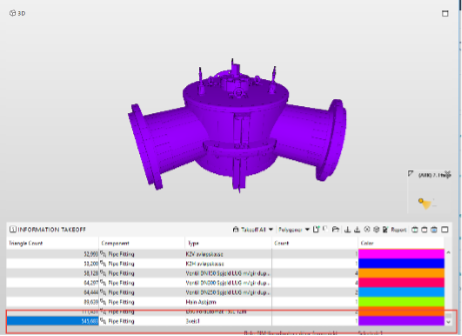

4. Syndaren har nu ingenstans att gömma sig.
