JKMM Arkitekter og Nova sykehus prosjektet

TEAMET

JKMM Architects ble grunnlagt for 25 år siden og er et av de ledende arkitektkontorene i Finland, som kombinerer ekspertise innen arkitektur, interiørdesign, urban design, møbeldesign, grafisk design og kunst.

JKMMs filosofi er at arkitektur skal gjøre noe meningsfylt og bidra til samfunnet. Finland har gjentatte ganger blitt kåret til verdens lykkeligste land, og praksisen er basert på det faktum at den beste modellen for et bærekraftig samfunn er et lykkelig samfunn.

Med mer enn 100 ansatte er JKMM den største Apple-baserte Archicad-brukeren i Finland og har jobbet med programvaren i mer enn 20 år.

INNOVASJON

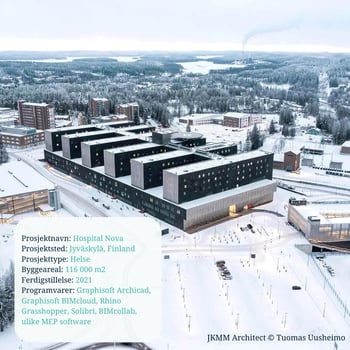

Hospital Nova, det første sentralsykehuset bygget i Finland siden 1970-tallet, representerer en ny generasjon helsetjenester designet for å gi en unik opplevelse for pasienter og ansatte.

JKMM var ansvarlig for hoveddesign, arkitektonisk design, "hot hospital" design og interiørarkitektur, i samarbeid med en sykehusspesialist.

Hospital Nova er bygget rundt et innovativt konsept med fire distinkte funksjoner organisert rundt en sentral gangvei, mer lignende et kjøpesenter eller en flyplass.

Sykehuset er standardisert gjennomgående, noe som forbedrer effektiviteten til prosesser, rom, tekniske installasjoner og utstyr, og gir full fleksibilitet for fremtidig utvidelse eller endring. I tillegg har endringer i logistikkdesign og drift resultert i  10 % reduksjon i årlige driftskostnader.

VELVÆRE

Det «varme sykehuset» tilbyr heldøgns omsorg, inkludert akutt, diagnostikk, intensivbehandling og kirurgi. I mellomtiden behandles polikliniske pasienter i en «helsestasjon», hvor det er ordnet standardiserte konsultasjonsrom langs indre hovedatrium. Omsorgen dreier seg om at pasientene forblir på ett sted mens spesiallegen kommer til dem.

Komplekse trapper gir et snev av teatralsk eleganse til de sentrale rommene. Naturlig dagslys og utsikt maksimeres hele veien, noe som gir både pasienter og ansatte en følelse av fysisk og psykisk velvære.

Et sentralt mål for sykehuset er å sette pasienten først. Alle avdelingene har enerom med eget bad og plass til overnattende besøk. Dette er mer avslappende for pasienter, fremmer velvære og minimerer kryssinfeksjon.

DESIGN

Et team på 30 arkitekter jobbet med Nova-prosjektet sammen med 100 ingeniører over en tiårsperiode.

Archicad ble brukt for alle designfaser, inkludert konseptdesign og sammenslåing; individuelle soner; detaljerte vegger og mellomrom; det funksjonelle designet for det "varme sykehuset"; og interiørdesign. Takket være BIMcloud og Archicad Teamwork var flere personer i stand til å jobbe med ulike deler av prosjektet samtidig.

Komplekse elementer som den buede lobbytrappen ble modellert i Grasshopper og Rhino, og designet ble deretter importert som objekter til Archicad.

Samtidig ble Archicad hotlink-moduler brukt til sykehusets 18 trapperom og heisgrupper, samt konstruktørens søyler og bjelker, for å sikre konsistens og effektivitet.

KOMMUNIKASJON

I løpet av det ti år lange prosjektet gjennomførte JKMM regelmessige workshops og møter med hundrevis av leger og medisinsk personell for å diskutere de funksjonelle løsningene for hver enhet på sykehuset. I de tidlige stadiene brukte teamet PDF-plantegninger og JPEG-bilder for å illustrere planene. Etter hvert som prosjektet gikk fremover, var Archicad-modellen uvurderlig for å demonstrere de utviklede designene i disse samarbeidsmøtene.

Mens sykehuset ble bygget, overvåket JKMM byggeplassen med 700 personer og informasjon ble delt med entreprenørene via IFC, direkte eksportert fra Archicad-modellen.

IFC-filer ble også brukt av eksterne konsulenter ansatt av sykehuset for å lage 3D-planløsninger, inkludert møblene, som ble delt med møbelprodusentene og leverandørene.

SAMARBEID

Under hele sykehus Nova-prosjektet designet arkitektene og ingeniørene i 3D, alt importert til den sentrale Archicad-modellen via IFC ved hjelp av OpenBIM-prinsipper. Når de var importert til Archicad, kunne hver av de forskjellige ingeniørmodellene tydelig identifiseres.

Kompleksiteten i prosjektet og antall involverte team gjorde at 20 forskjellige IFC-modeller ble kombinert i én Archicad-modell. Kollisjoner ble håndtert ved hjelp av Solibri og BIM Collab under ukentlige BIM-workshops med arkitekter, ingeniører og datamodelleringskoordinator.

Når de strukturelle modellene var fullstendig koordinert i Archicad, fullførte JKMM plassene for å lage en svært detaljert 3D-modell som ble brakt til live i løpet av den 3,5 år lange byggefasen.
