I et bratt terreng må en visualisering vise hvordan bygninger, gangveier og uteområder henger sammen. Arbeidet med Alpinbyen i Narvik viser hvordan tidlige kamerastudier kan brukes til å finne et utsnitt som forklarer prosjektet.
Fra IFC-underlag til et lesbart bilde
Da Sigssoft 3D laget visualiseringene av Alpinbyen for Qvortrup Arkitekt, besto underlaget av en IFC-modell med terreng og bygninger, dronefoto og en utomhusplan. Oppgaven var å vise det planlagte boligprosjektet i landskapet og gjøre forbindelsene mellom nivåene forståelige.
I en skråning påvirker kamerastandpunktet hvor mye man ser av bakken mellom byggene. Et motiv kan vise fasadene tydelig, samtidig som deler av uteområdene skjules. Derfor ble kameravalget en egen del av arbeidsprosessen, før materialer og detaljer var ferdigstilt.
IFC-underlaget ga et utgangspunkt for å arbeide med bygningene og terrenget i samme scene. Dronefotoene viste landskapet rundt, mens utomhusplanen ga føringer for adkomst, trapper og lekearealer. Disse delene av underlaget måtte leses sammen når prosjektet skulle presenteres fra et bestemt ståsted.

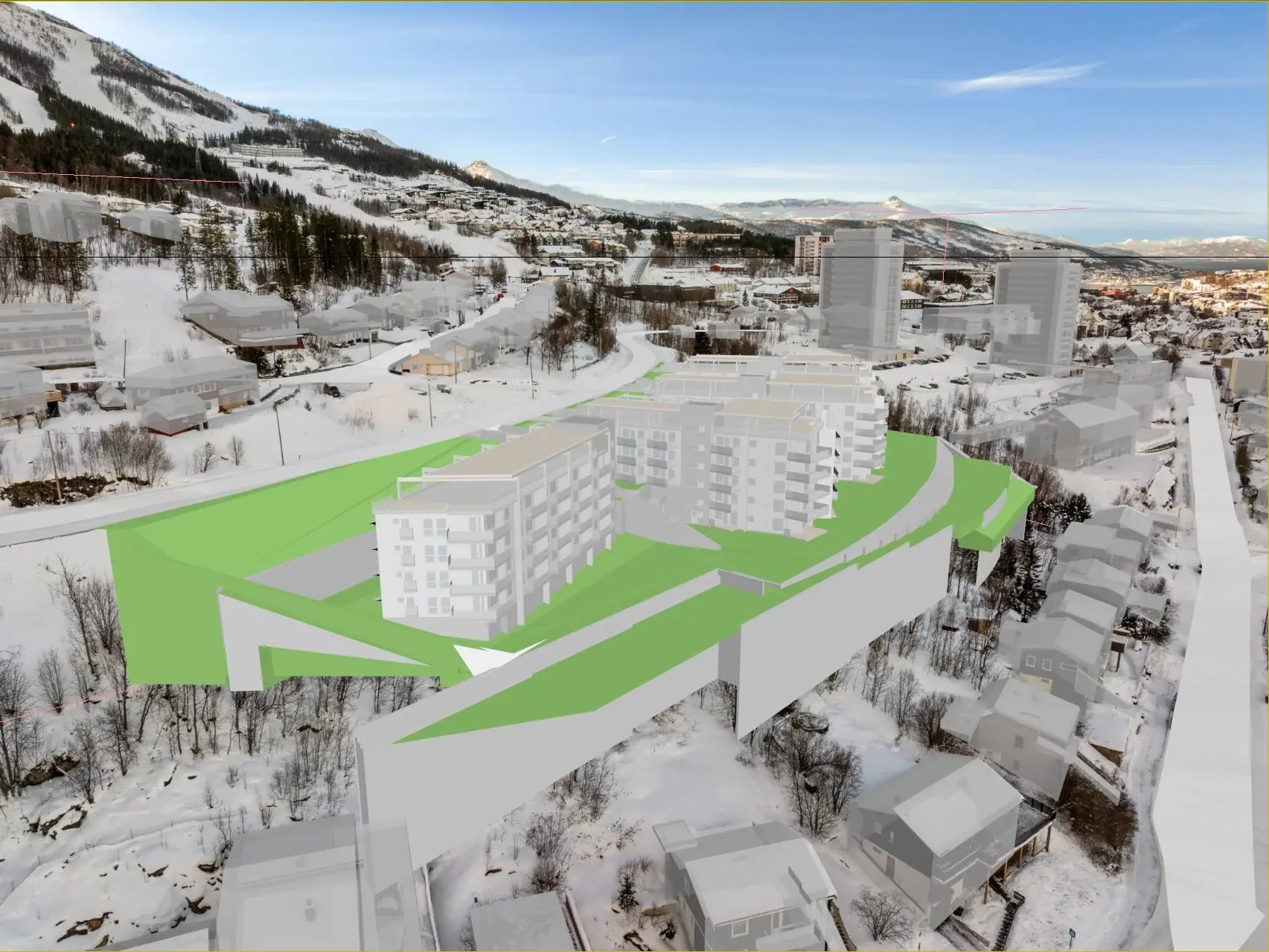

Første kamerastudie, 11. mars 2026. En enkel modell satt inn i dronefoto brukes til å vurdere utsnitt og plassering.
Arkitektur: Qvortrup Arkitekt. 3D-visualisering: Sigssoft 3D
Syv kameraforslag, fire valgte motiver
I den tidlige fasen ble syv kameraforslag vurdert. Kunden valgte fire motiver for videre arbeid. Ett av dem ble justert etter at arkitekten ønsket å se prosjektet fra et høyere kamerastandpunkt.
Det første forslaget viste en enkel modell med grå bygningsvolumer satt inn i dronefoto. På dette stadiet kunne utsnitt og plassering diskuteres før bildet fikk sin ferdige overflate. I det reviderte forslaget ble mer av området synlig ovenfra.
De tre bildene følger dette motivet fra første kamerastudie, via den reviderte vinkelen, til ferdig visualisering. De viser flere steg i utviklingen: både utsnitt, detaljering og uteområder ble bearbeidet underveis. Serien gjør det dermed mulig å følge beslutningen om kamerahøyde gjennom et faktisk prosjekt.

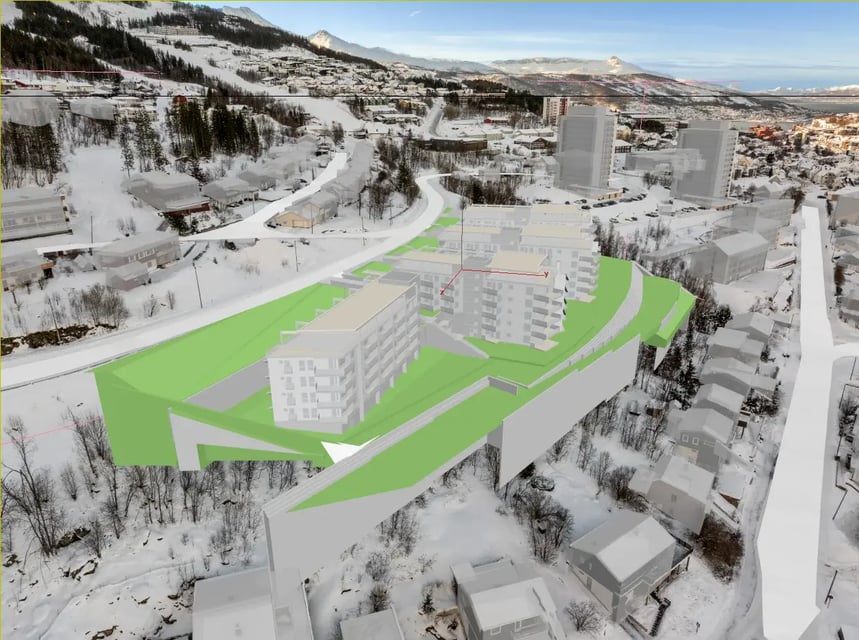

Revidert kamerastudie, 16. mars 2026. Arkitekten ønsket dette motivet sett høyere ovenfra.
Arkitektur: Qvortrup Arkitekt. 3D-visualisering: Sigssoft 3D
Terrenget måtte også forklares
Etter kameravalget fortsatte arbeidet med forbindelsene mellom nivåene. Gangveien fra Fosseveien, lekeområdene og overgangene mot terrenget ble gjennomgått med arkitekten. Støttemurer, trapper og sittetrinn fikk oppmerksomhet i korrekturene. Plantekasser og busker ble brukt for å dempe det visuelle inntrykket av de store sittetrinnene.
I det ferdige motivet kan byggene ses sammen med gangveier, bearbeidede uteområder og vinterlandskapet rundt. Visualiseringen samler disse delene i ett bilde. Illustrasjonene viser et planlagt prosjekt, og utforming og detaljer kan endres.

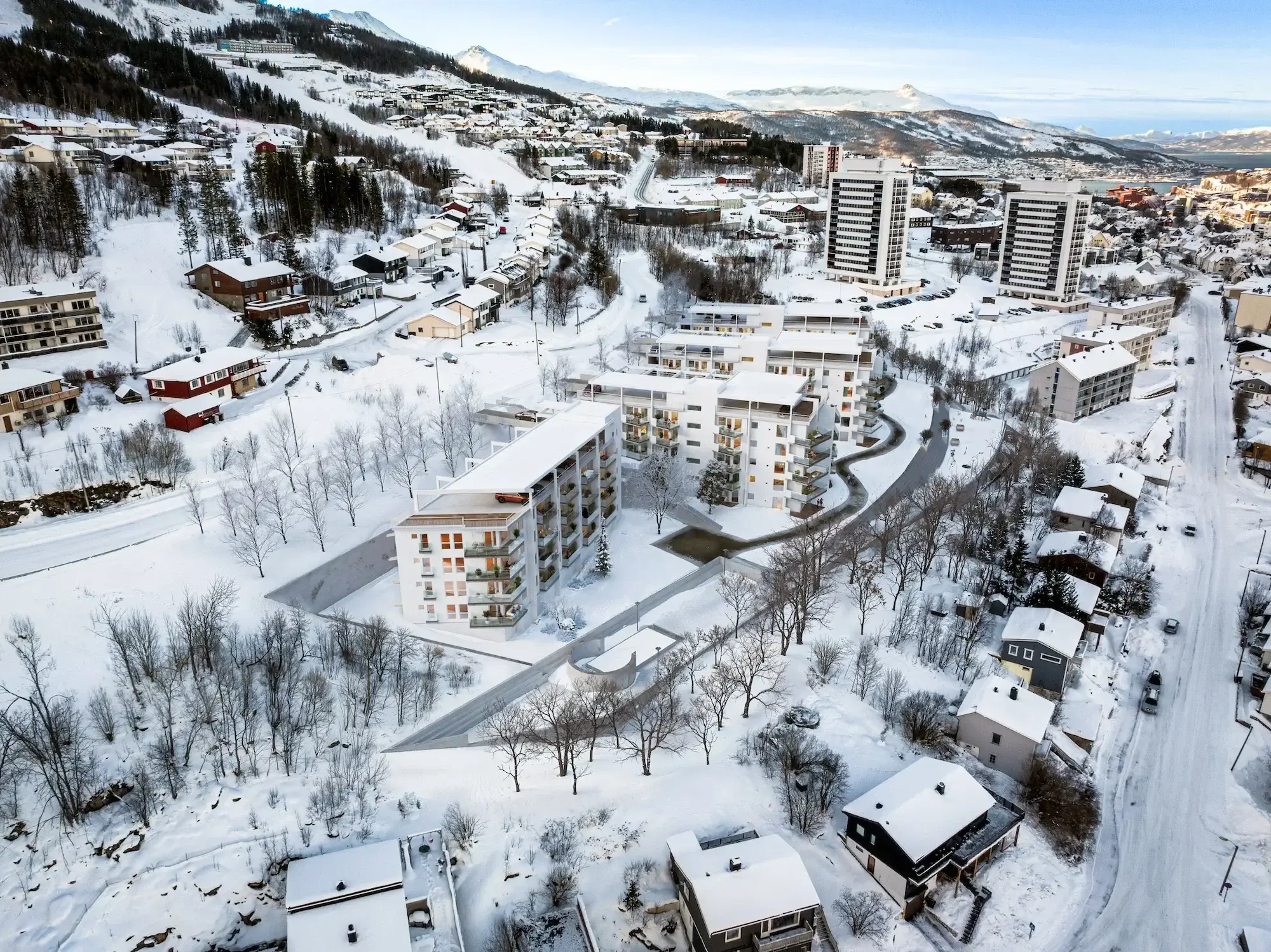

Ferdig visualisering av det planlagte Alpinbyen i Narvik. Bygninger og bearbeidede uteområder er satt inn i dronefoto. Utforming og detaljer kan endres. Arkitektur: Qvortrup Arkitekt. 3D-visualisering: Sigssoft 3D
Et spørsmål å stille tidlig
En praktisk erfaring fra arbeidet er å avklare hva hvert bilde skal gjøre forståelig før man velger endelig kameravinkel. Skal motivet vise fasaden, adkomsten eller sammenhengen mellom bygg og uteområder? Svaret gir et konkret grunnlag for å vurdere kameraforslagene.
For Alpinbyen ble et høyere kamerastandpunkt valgt for ett av de fire motivene. Andre utsnitt kunne vise prosjektet fra andre retninger. Slik kunne bildene utfylle hverandre, mens arbeidsutkastene ga arkitekten og visualiseringsstudioet noe konkret å diskutere og justere.
Se flere bilder og hele arbeidsprosessen i Sigssoft 3D’s Alpinbyen case study.
