Solibri Tips & Triks - Triangle count

Hvis du opplever at filene dine er tunge og trege kan det være lurt å se etter Objekter/Komponenter med mye geometri.

I CAD-programmer består all geometri av polygoner. En enkel geometrisk form dannes ved å koble sammen rette linjesegmenter for å skape en lukket figur.

Mens polygoner er nyttige for visualisering og modellering, kan et overdrevent antall polygoner i en IFC-fil føre til flere problemer:

• Store filstørrelser: Et stort antall polygoner fører til massive filstørrelser. Dette gjør filene tungvinte å håndtere, spesielt når de må deles mellom ulike involverte parter i prosjektet.


• Ytelsesproblemer: Når en modell har mange polygoner, kan det resultere i tregere programvareytelse. Dette kan påvirke brukernes evne til å redigere, vise eller manipulere modellen effektivt.


• Kompabilitetsproblemer: En overflod av polygoner kan føre til kompatibilitetsproblemer når filene deles mellom forskjellige programvareplattformer eller versjoner. Noen programmer kan ha begrensninger når det gjelder å behandle store mengder polygoner.


• Manglende presisjon: Bruk av for mange polygoner kan føre til unøyaktigheter i modellen, spesielt når det gjelder å representere komplekse geometrier eller kurver. Dette kan påvirke nøyaktigheten til modellen og dens brukbarhet for videre konstruksjon og analyse.

For å redusere problemene forbundet med for mange polygoner i IFC-filer, bør man strebe etter forenkling av geometri i modellene.

Det er viktig å finne en balanse mellom å ha tilstrekkelig detaljert geometri for nøyaktig representasjon av bygningen, og samtidig unngå overdreven kompleksitet som kan forårsake problemer nevnt ovenfor.

I Solibri Office og Solibri Site, kan man enkelt sjekke alle komponenter for å finne eventuelle Polygon-bomber.

1. Lag en ny information definition



2. Gi ITOen et navn og inkluder alle komponenter. Trykk "OK".

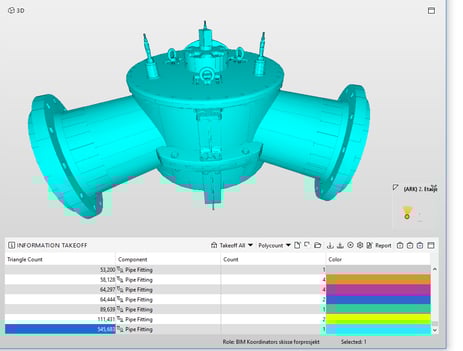

3. Legg til en ny søyle og vel "Triangle Count" som du finner under "Identification". Klikk "OK".



4. Synderen har nå ingen steder å gjemme seg.
