Hva er MEP-prosjektering i BIM?

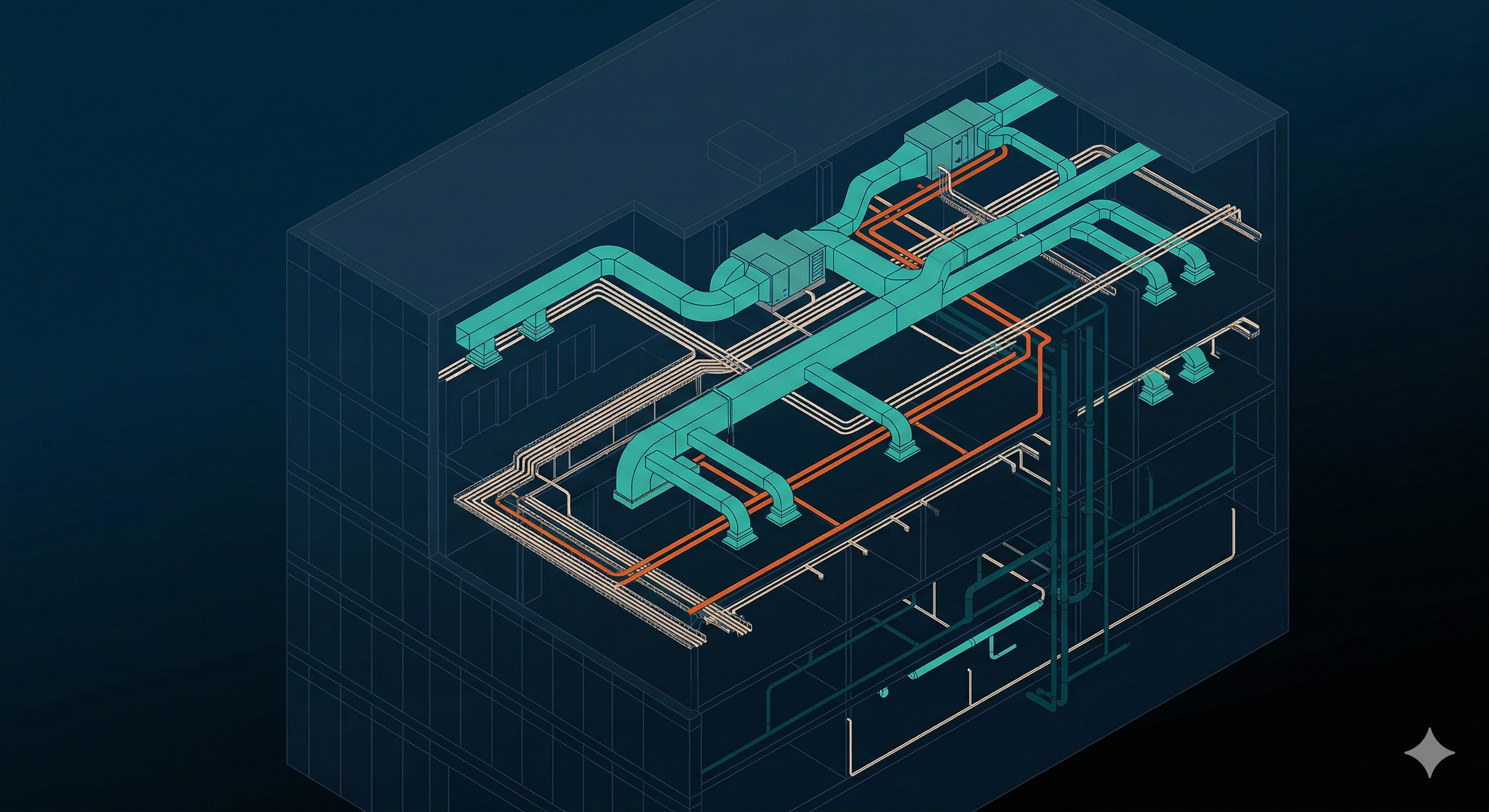

MEP står for Mechanical, Electrical and Plumbing, altså VVS, elektro og sanitær. MEP-prosjektering i BIM betyr at du modellerer, dokumenterer og koordinerer disse tekniske systemene i en felles BIM-modell, i stedet for å jobbe isolert med 2D-tegninger.

For deg som er VVS-ingeniør, elektrorådgiver eller jobber med sanitærprosjektering, handler det om å flytte prosjekteringen fra flate strektegninger til en tredimensjonal modell der alle fagdisipliner kan samarbeide.

Hva inkluderer MEP-prosjektering?

MEP dekker de tekniske systemene som får et bygg til å fungere. I praksis handler det om tre fagområder:

Mekanisk (VVS-prosjektering): Ventilasjon, oppvarming, kjøling og klimaanlegg. Alt fra kanalføringer og luftbehandlingsaggregater til radiatorer og varmepumper.

Elektro: Kabelføringer, fordelingsskap, belysning, brannalarm og svakstrømsanlegg. Hele den elektriske infrastrukturen i bygget.

Sanitær (rør): Vann- og avløpssystemer, sprinkleranlegg og gassrør. Alt som transporterer væske gjennom bygget.

Tradisjonelt har disse fagene jobbet i separate tegningsett. MEP-prosjektering i BIM samler dem i én felles modell.

Hvorfor BIM for MEP?

BIM-prosjektering gir deg en digital, tredimensjonal modell som inneholder mer enn bare geometri. En BIM-modell bærer med seg informasjon om hvert objekt, fra dimensjoner og materialvalg til luftmengder og kapasitet. Det er denne kombinasjonen av 3D-geometri og data som gjør BIM til noe annet enn tradisjonell 3D-tegning.

For tekniske fag gir dette noen konkrete fordeler.

Tverrfaglig koordinering. Når VVS, elektro og arkitekt jobber i samme modell, ser du umiddelbart hvor systemer kolliderer. Et ventilasjonsrør som går gjennom en bærebjelke dukker opp som et problem i modellen, ikke først på byggeplassen. Kollisjonskontroll i prosjekteringsfasen kan spare store summer i byggefasen.

Automatisk dokumentasjon. Plantegninger, snitt, mengdelister og utstyrslister kan genereres direkte fra BIM-modellen. Endrer du en kanaldimensjon i modellen, oppdateres tegningene automatisk. Det reduserer feil og sparer tid på manuell oppdatering av tegningssett.

Bedre beregningsgrunnlag. Med riktig verktøy kan du beregne luftmengder, varmetap og rørdimensjoner direkte i modellen. Dataen er allerede der, du slipper å overføre tall mellom systemer manuelt.

Interoperabilitet gjennom openBIM. Ved å bruke åpne standarder som IFC kan du utveksle BIM-modeller med andre fagdisipliner og programvarer. Du er ikke låst til ett bestemt verktøy. IFC-modeller gjør det mulig å samarbeide på tvers, uavhengig av hvilken programvare arkitekten eller konstruksjonsrådgiveren bruker.

Hvordan ser arbeidsflyten ut i praksis?

En typisk MEP-prosjekteringsflyt i BIM ser slik ut:

Arkitekten lager en BIM-modell av bygget. Denne modellen deles med de tekniske fagene, enten gjennom direkte integrasjon eller som en IFC-modell. VVS-ingeniøren, elektrorådgiveren og sanitærrådgiveren modellerer sine respektive systemer i eller oppå arkitektmodellen.

Underveis kjøres kollisjonskontroller for å finne konflikter mellom fagene. Problemer dokumenteres gjennom BCF-meldinger (BIM Collaboration Format), som fungerer som sporbare oppgaver knyttet til spesifikke steder i modellen. Når en konflikt er løst, oppdateres modellen og kontrollen kjøres på nytt.

Dokumentasjon som plantegninger, snitt og mengdelister genereres fra modellen. Fordi alt henger sammen, oppdateres tegningene automatisk når modellen endres. Til slutt leveres modellen, ofte som en IFC-fil, som en del av prosjektoverleveringen.

Hva trengs for å komme i gang?

For å jobbe med MEP-prosjektering i BIM trenger du et verktøy som er laget for tekniske fag. De fleste BIM-plattformer er utviklet med arkitekter som primær brukergruppe, men det finnes løsninger som er bygget spesifikt for VVS-ingeniører og elektrorådgivere.

Det viktigste er at verktøyet støtter openBIM-standarder som IFC, slik at du kan samarbeide med andre fag uavhengig av programvare. Det bør også ha innebygd støtte for kollisjonskontroll, automatisk dokumentasjon og beregninger tilpasset MEP-fagene.

Mange rådgivende ingeniørkontorer i Norge er allerede i gang med BIM-prosjektering for arkitekturfaget. Å utvide dette til tekniske fag er et naturlig neste steg, og terskelen er lavere enn mange tror.
