TRACE & REFERENCE GÖR ARCHICAD "SEGT"

VARFÖR ORSAKAR TRACE & REFERENCE  IBLAND S.K LAGG I ARCHICAD? LÅT OSS UTFORSKA VARFÖR PROBLEMET UPPSTÅR OCH GE DIG DE MEST EFFEKTIVA OCH PRAKTISKA LÖSNINGARNA SOM VANLIGTVIS LÖSER PROBLEMET.

Varför Archicad blir långsam med trace & reference

Trace & Reference laddar in ytterligare modelldata, ofta från tunga källvyer (sektioner, layouter, stora ritningar). Archicad måste rita om både den aktiva vyn och trace-overlayen, vilket kan orsaka lagg, särskilt i stora teamwork-filer eller detaljerade renoveringsprojekt.

2026-02-20 15 59 50

Mest effektiva lösningar

1. Använd en enklare källvy för trace

Istället för att spåra från en tung sektion eller detalj, använd en enkel vy:

  • Skapa en ny, förenklad vy (mindre antal lager, minimalt med 2D-detaljer).

  • Använd den vyn som din Trace-källa.

Varför det hjälper: minskar belastning av uppdatering dramatiskt.

2. Stäng av onödiga lagerkombinationer i källan

Öppna Trace Settings → Source View och:

  • Byt till en förenklad lagerkombination
  • Stäng av möbler, MEP, mesh, landskapselement osv.

Även om dessa lager är avstängda i din nuvarande vy, laddar de ändå från källan om lagerkombintationen inte justeras.

3. Minska referensopaciteten

Hög opacitet tvingar Archicad att rita om fler pixlar.

Prova:
Trace opacity: 20–40%
Referensens pennfärger: enfärgat (ljusgrå t ex)

4. Inaktivera vectorial hatching i källan

Vektoriserade skrafferingar gör uppdateringstiderna långsammare.

I källvyn, stäng av:

  • Fyllningar (skrafferingar)
  • Vektorskrafferingar
  • Ytskiktstexturer
    Exempelvis kan man man hantera fyllningar direkt i Trace & Reference-paletten, eller via Graphical Override-filtret.


5. Om du använder renoveringsfilter

Renoveringsprojekt med många olika statusar (“Existing”, “To Be Demolished”, “New”) genereras långsammare.

Ändra:

  • Trace/Referens till ett förenklat renoveringsfilter
  • Undvik att visa rivna delar i Trace

6. Undvik att använda layouter som spårkällor

Layouter innehåller ofta:

  • Högupplösta ritningar
  • PDF-referenser
  • Komplex annotering

Detta är den största orsaken till lagg.

Bättre att använda modellvyn som layoutritningen baseras på.

7. Teamwork-användare: Reservera mindre / Ta emot oftare

Teamwork segar ner när:

  • Många användare har element reserverade
  • Stora deltauppdateringar väntar

Försök:

  • Släpp allt (Release all)
  • Skicka och ta emot (Send & Receive)
  • Ladda om Trace efteråt

8. Hårdvarutips (Stor påverkan)

Archicads prestanda har stort beroende av:

  • Snabb enkärnig CPU

(Archicad använder enkeltrådad omritning för de flesta 2D-vyer)

  • Mycket RAM
    16 GB = minimum
    32–64 GB = rekommenderat för stora BIM
  • GPU-acceleration aktiverad

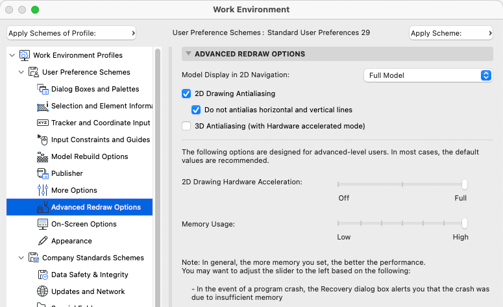

Kontrollera:
Options → Work Environment → Advanced Redraw Options



Snabbt diagnostiskt test

Prova detta:
Gå till View → Trace & Reference → Show/Hide Trace.

  • Om din modell blir snabbare direkt → är spårkällan för tung.
  • Om det fortfarande är långsamt → är problemet INTE Trace; det är modellstorlek eller 2D-symboler.

Från version 29 har det tillkommit ett kommando som hjälper dig stänga av referensen i alla använda vyer med ett klick, "Turn off Trace everywhere"
