Synkronisera Interaxo BIM Data med Archicad

En praktisk guide för Archicad-användare, BIM-samordnare och projektteam

Så kopplar Design Tool Client samman Archicad-objekt med strukturerad BIM-data – och så använder du arbetsflödet säkert i produktionsmodellen.

Figur 1. Add-onen skapar en direkt datakoppling mellan Archicad och Interaxo BIM Data.

Varför använda synkronisering?

Archicad är miljön där arkitekter och projektörer skapar och underhåller byggnadsmodellen. Interaxo BIM Data tillför ytterligare ett lager: en strukturerad databas för objektinformation som kan hanteras, granskas och kompletteras av fler personer än de som arbetar direkt i Archicad.

Interaxo BIM Data Design Tool Client för Archicad kopplar samman dessa två miljöer. I stället för att återkommande exportera kalkylblad eller IFC-filer och manuellt sammanföra information kan utvalda objektdata synkroniseras direkt mellan Archicad och Interaxo BIM Data.

Resultatet blir ett kontrollerat arbetsflöde där geometri och projektering ligger kvar i Archicad, medan projektinformation kan distribueras, kompletteras och föras tillbaka till modellen på ett förutsägbart sätt.

Arbetsflödet – steg för steg 1. Installera Archicad-tillägget

Installera Interaxo BIM Data Design Tool Client för den Archicad-version som används i projektet. När tillägget är installerat blir Interaxo-kommandona tillgängliga direkt i Archicad.

2. Koppla produktionsmodellen

Logga in i Interaxo BIM Data från Archicad och koppla PLN-filen eller Teamwork-projektet till rätt projekt och modellanslutning i Interaxo. Kopplingen bör göras i den faktiska produktionsmodellen, inte i en tillfällig kopia.

3. Låt tillägget identifiera objekten

Integrationen lagrar ett BIMEYE-ID på Archicad-elementet. Identifieraren upprätthåller relationen mellan objektet i Archicad och motsvarande post i Interaxo BIM Data.

4. Konfigurera parametermappningen

Bestäm vilka Archicad-egenskaper som motsvarar vilka Interaxo-parametrar – och framför allt i vilken riktning varje parameter får synkroniseras.

5. Kör synkroniseringen

Använd Interaxo > Sync > Sync Model Metadata. Om inga Archicad-element är markerade synkroniseras relevant modellinnehåll. Om element är markerade kan synkroniseringen begränsas till just dessa objekt.

6. Granska resultatet och fortsätt arbeta

Efter synkroniseringen granskar du resultatet och fortsätter det normala arbetet i Archicad. I Teamwork-projekt publicerar du ändringarna med Skicka & ta emot så att resten av teamet får den synkroniserade informationen.

Det viktigaste att förstå: synkroniseringsriktningen

Alla parametrar bör inte flyttas åt båda håll. Projektet bestämmer vilket system som är källa för varje informationsmängd. Det minskar risken för oavsiktlig överskrivning och gör informationsansvaret tydligt.

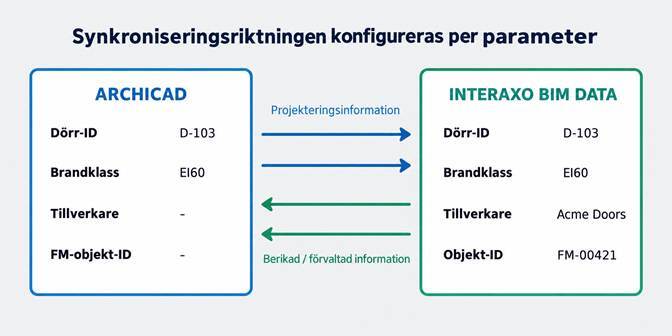

Figur 2. Exempel på olika synkroniseringsriktningar för parametrar i samma arbetsflöde.

Ett typiskt upplägg kan vara:

• Dörr-ID och brandklass: underhålls av projektören i Archicad och synkroniseras till Interaxo BIM Data.
• Tillverkare och FM-objekt-ID: underhålls eller kompletteras i Interaxo BIM Data och synkroniseras tillbaka till Archicad.
• Interaxo Support – Design Tool Clients: https://support.interaxo.com/hc/sv/articles/6652526768413-Om-Design-Tool-Clients
• Interaxo Support – Koppla modell till Interaxo BIM Data: https://support.interaxo.com/hc/sv/articles/6661103211549-Koppla-modell-till-Interaxo-BIM-Data
• Interaxo Support – Synkronisera modell: https://support.interaxo.com/hc/sv/articles/11293123776797-Synkronisera-modell
• Interaxo Support – Synkroniseringsarbetsflöde: https://support.interaxo.com/hc/sv/articles/6661208624029-Synkroniseringsarbetsfl%C3%B6de
• Interaxo Support – Parametrar: https://support.interaxo.com/hc/en-us/articles/6656729905565-Parameters-Create

Det innebär att Interaxo BIM Data kan användas av personer som inte arbetar i Archicad, samtidigt som produktionsmodellen hålls uppdaterad med godkänd information.

Hur matchas Archicad-objekten?

I den inbyggda Archicad-integrationen baseras kopplingen på ett BIMEYE-ID som är associerat med varje element. Det skiljer sig från ett renodlat IFC-arbetsflöde, där IFC-GUID normalt är den primära identifieraren.

Archicad Teamwork: använd en kontrollerad ordning

I ett Teamwork-projekt bör synkroniseringen hanteras på samma sätt som andra åtgärder som kan ändra gemensam modellinformation. En enkel arbetsordning minskar konflikter och tydliggör vem som ansvarar för de synkroniserade ändringarna.

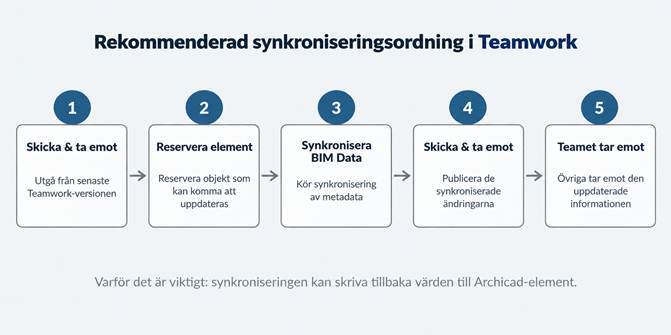

Figur 3. En praktisk Teamwork-ordning för en synkroniseringssession.

Vyer, geometri och zoner

Den aktiva vyn i Archicad kan påverka synkroniseringen. Relevanta lager bör vara synliga, särskilt när zoner används för att skapa rumsrelationer. Om uppladdning av geometri är aktiverad kan även den aktiva 3D-vyn skickas så att geometrin blir tillgänglig tillsammans med BIM-datan.

En bra projektpraxis är att skapa en särskild Archicad-vy för Interaxo-synkronisering. Vyn kan styra lagerkombination, 3D-filtrering och vilka objekt som ska eller inte ska ingå.

Viktiga saker att tänka på i Archicad

Hotlinks och moduler: Objekt i länkade moduler hanteras inte på samma sätt som inbyggda element i den synkroniserade produktionsmodellen. Separata byggnadsfiler kan därför behöva en egen anslutnings- och synkroniseringsstrategi.

Uttrycksbaserade egenskaper: Beräknade Archicad-egenskaper kan kräva en mellanliggande mappning om värdet ska överföras. Projektteamet bör testa sådana egenskaper innan en omfattande mappning tas i produktion.

Archicad 29 och IFC-egenskaper: För arbetsflöden där data ska skrivas tillbaka till Archicad bör inbyggda Archicad-egenskaper användas där det är möjligt. IFC-egenskaper kan ha skrivbegränsningar beroende på kombinationen av Archicad-version och add-on.

Selektiv synkronisering: Enskilda element kan uteslutas med flaggan BIMEYE Sync när vissa objekt ska ligga utanför BIM Data-arbetsflödet.

Rekommenderat projektupplägg

Innan den första synkroniseringen i produktion bör ni komma överens om fyra saker:

1. Vilka Archicad-elementtyper som ska ingå.
2. Vilka egenskaper som ska synkroniseras.
3. Vilket system som är informationsägare och källa för respektive parameter.
4. Vem som ansvarar för att köra och kontrollera synkroniseringen.

I större projekt bör mappningen dokumenteras i en enkel matris. Den fungerar som projektteamets informationskontrakt och förhindrar att två system konkurrerar om ägarskapet till samma värde.

Vad innebär detta i praktiken?

Interaxo BIM Data bör inte ses som ännu en kopia av Archicad-modellen. Det är bättre att betrakta det som en ansluten informationsmiljö vid sidan av Archicad. Archicad förblir verktyget för modellering, geometri och projektering, medan Interaxo BIM Data ger en kontrollerad miljö för att hantera strukturerad objektinformation i en bredare projektorganisation.

Med en tydlig parameterstrategi och ett disciplinerat Teamwork-arbetsflöde kan kopplingen minska manuell datahantering, förbättra informationskvaliteten och göra BIM-information tillgänglig för intressenter som aldrig behöver öppna Archicad.
