Synkronisere Interaxo BIM Data med Archicad

Hvordan Design Tool Client kobler objekter i Archicad til strukturerte BIM-data – og hvordan løsningen kan brukes på en trygg og effektiv måte i aktive prosjektmodeller.

Figur 1. Tillegget oppretter en direkte dataforbindelse mellom Archicad og Interaxo BIM Data

Hvorfor bruke synkronisering?

Archicad er verktøyet der arkitekter og designere oppretter og vedlikeholder bygningsmodellen. Interaxo BIM Data tilfører et ekstra lag: en strukturert database for objektinformasjon som kan administreres, kvalitetssikres og berikes av flere enn dem som arbeider direkte med modellen i Archicad.

Interaxo BIM Data Design Tool Client for Archicad kobler sammen disse to miljøene. I stedet for å eksportere regneark eller IFC-filer flere ganger og deretter sammenstille informasjonen manuelt, kan utvalgte objektdata synkroniseres direkte mellom Archicad og Interaxo BIM Data.

Resultatet er en kontrollert arbeidsflyt der geometri og prosjektering forblir i Archicad, mens prosjektinformasjon kan deles, berikes og føres tilbake til modellen på en forutsigbar måte.

Arbeidsflyten – steg for steg

1. Installer tillegget for Archicad

Installer Interaxo BIM Data Design Tool Client for den Archicad-versjonen som brukes i prosjektet. Når add-onen er installert, blir Interaxo-funksjonene tilgjengelige direkte i Archicad.

2. Koble til prosjektmodellen

Logg inn på Interaxo BIM Data fra Archicad, og koble PLN- eller Teamwork-prosjektet til riktig prosjekt og modell i Interaxo.

Tilkoblingen bør gjøres i den faktiske prosjektmodellen som teamet arbeider i, ikke i en midlertidig kopi.

3. La tillegget identifisere objektene

Integrasjonen lagrer en BIMEYE ID på Archicad-elementet. Denne ID-en opprettholder koblingen mellom objektet i Archicad og den tilhørende posten i Interaxo BIM Data.

4. Konfigurer parameterkoblingen

Definer hvilke egenskaper i Archicad som skal kobles til hvilke parametere i Interaxo. Like viktig er det å definere hvordan hver parameter skal synkroniseres mellom systemene.

5. Kjør synkroniseringen

Gå til Interaxo > Sync > Sync Model Metadata.

Hvis ingen Archicad-elementer er valgt, synkroniseres det relevante innholdet i modellen. Hvis du har valgt bestemte elementer, kan synkroniseringen begrenses til disse.

6. Kontroller resultatet og fortsett arbeidet

Etter synkroniseringen bør resultatet kontrolleres før arbeidet fortsetter som normalt i Archicad. I Teamwork-prosjekter må endringene deles med Send & Receive, slik at resten av teamet får tilgang til den synkroniserte informasjonen.

Det viktigste prinsippet: informasjonsflyt mellom systemene

Ikke alle parametere bør synkroniseres begge veier. For hvert informasjonsfelt bør prosjektet definere hvilket system som er kilden til informasjonen. Dette reduserer risikoen for at data overskrives ved en feil, og gjør det tydelig hvor informasjonen skal opprettes og vedlikeholdes.

Figur 2. Eksempel på hvordan ulike parametere kan synkroniseres i samme workflow.

Et typisk oppsett kan være:

• Door ID og Fire Rating: vedlikeholdes av den prosjekterende i Archicad og synkroniseres til Interaxo BIM Data.
• Manufacturer og FM Asset ID: vedlikeholdes eller kompletteres i Interaxo BIM Data og synkroniseres tilbake til Archicad.
• Interaxo Support – About Design Tool Clients
• Interaxo Support – Associate model with Interaxo BIM Data
• Interaxo Support – Synchronize model
• Interaxo Support – Sync workflow
• Interaxo Support –  Parameters, Create

På denne måten kan også personer som ikke arbeider direkte i Archicad, bidra med og kvalitetssikre informasjon i Interaxo BIM Data, samtidig som prosjektmodellen i Archicad holdes oppdatert med godkjent informasjon.

Hvordan kobles objektene i Archicad?

I den integrerte Archicad-løsningen er koblingen basert på en BIMEYE ID som er knyttet til hvert element. Dette skiller seg fra en arbeidsflyt som kun er basert på IFC, der IFC GUID normalt brukes som den primære identifikatoren.

Archicad Teamwork: bruk en kontrollert arbeidsflyt

I et Teamwork-prosjekt bør synkronisering håndteres på samme måte som andre operasjoner som kan endre informasjon i den delte modellen. En tydelig og kontrollert rekkefølge reduserer risikoen for konflikter og gjør det klart hvem som har ansvar for de synkroniserte endringene.

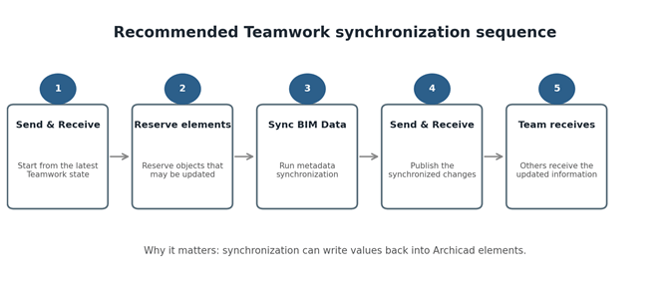

Figur 3. En praktisk rekkefølge for synkronisering i et Teamwork-prosjekt.

Visninger, geometri og soner

Den aktive visningen i Archicad kan påvirke synkroniseringen. Relevante lag bør være synlige, spesielt når soner brukes til å etablere relasjoner mellom objekter og rom. Hvis opplasting av geometri er aktivert, kan den aktive 3D-visningen også overføres, slik at geometrien blir tilgjengelig sammen med BIM-dataene.

En god praksis er å opprette en egen Archicad-visning for synkronisering med Interaxo. Denne visningen kan styre lagkombinasjon, 3D-filtrering og hvilke objekter som skal eller ikke skal inngå i synkroniseringen.

Viktige hensyn ved synkronisering

Hotlinks og moduler: Objekter i Hotlink-moduler håndteres ikke på samme måte som vanlige elementer i den synkroniserte prosjektmodellen. Separate bygningsfiler kan derfor ha behov for egne tilkoblinger og en egen strategi for synkronisering.

Properties basert på expressions: Beregnede Archicad Properties kan kreve en mellomliggende parameterkobling dersom verdiene skal overføres. Prosjektteamet bør teste slike egenskaper før de tas inn i et omfattende parameteroppsett.

Archicad 29 og IFC Properties: Når informasjon skal synkroniseres tilbake til Archicad, bør native Archicad Properties brukes der det er mulig. IFC-egenskaper kan ha begrensninger for tilbakeskriving, avhengig av kombinasjonen av Archicad-versjon og tillegg.

Selektiv synkronisering: Enkeltobjekter kan holdes utenfor BIM Data-workflowen ved hjelp av innstillingen BIMEYE Sync.

Anbefalt prosjektoppsett

Før den første synkroniseringen i prosjektmodellen bør prosjektteamet avklare fire ting:

1. Hvilke elementtyper i Archicad som skal omfattes av synkroniseringen.
2. Hvilke properties som skal synkroniseres.
3. Hvilket system som skal være autoritativ kilde for hvert parameter.
4. Hvem som har ansvar for å gjennomføre og kontrollere synkroniseringen.

I større prosjekter bør parameterkoblingen dokumenteres i en enkel matrise. Denne fungerer som en felles avtale for informasjonsflyten i prosjektet og hindrer at to systemer konkurrerer om å være kilde til den samme verdien.

Hva betyr dette i praksis?

Interaxo BIM Data bør ikke betraktes som en kopi av Archicad-modellen, men som et tilkoblet informasjonsmiljø som fungerer sammen med Archicad. Archicad er fortsatt verktøyet for modellering og prosjektering, mens Interaxo BIM Data gir prosjektteamet et kontrollert miljø for å håndtere strukturert objektinformasjon på tvers av flere roller og fag.

Med en tydelig strategi for parametere og en kontrollert Teamwork-prosess kan integrasjonen redusere behovet for manuell datahåndtering, gi mer konsistent informasjon og gjøre BIM-data tilgjengelig for aktører som ikke trenger å arbeide direkte i Archicad.
