Modellera installationer i Archicad eller i MEP Designer

I många projekt görs installationerna i en egen fil och kollisioner letas fram i PDF:er och skärmdumpar. Det går att göra bättre. I Archicad finns två vägar: du kan arbeta med installationer i arkitektmodellen med standardverktygen genom att byta arbetsprofil, eller låta VVS- och elprojektören modellera direkt i samma modell med MEP Designer.

Alternativ 1: Installationer med Archicads standardverktyg

Om installationerna projekteras av en konsult i ett annat program är arkitektens jobb främst att ta emot, samordna och ge plats. Det klarar Archicad utan tillägg.

1. Läs in konsultens modell som IFC. Länka IFC-filen som hotlink eller referens i stället för att slå ihop den med din modell. I Teamwork-projekt: använd Linked Libraries och Manage BIMcloud Libraries så att Send & Receive bara skickar ändringar.
2. Stäm av koordinaterna. Använd Survey Point och kom överens om gemensam referenspunkt tidigt. Annars hamnar installationsmodellen fel och alla kollisioner blir missvisande.
3. Reservera plats. Rita schakt, undertak och installationszoner med vägg-, bjälklags- och morph-verktyget, eller med enkla objekt från biblioteket. Det räcker långt i tidiga skeden.
4. Ta upp hål. Använd Öppningsverktyget eller Connect > Create Openings From Selection... för att göra hål där kanaler och rör passerar väggar och bjälklag.
5. Anslut till arkitektmodellen. Öppna eller referera arkitektens Archicad-modell, eller jobba i samma Teamwork-projekt. Använder arkitekten ett annat program länkar du in IFC-filen. Du lägger till installationer, du bygger inte om huset.
6. Modellera installationerna. Kanaler, rör och kabeldragningar ritas i 3D med parametriska objekt som följer modellen när den ändras. Sanitär, ventilation, värme, kyla och el finns på samma ställe. Luftflöden, hydronik och hastigheter beräknas i modellen, och kanaler och rör kan dimensioneras automatiskt.
7. Ta fram leveranserna. Planer, sektioner, mängdförteckningar och utrustningslistor kommer direkt ur modellen. Export sker till IFC 4.3 och BCF.

OBS! Med standardverktygen blir installationerna oftast “enkla geometri”: de saknar system, flöden och anslutningar. Det fungerar för samordning, men inte för att projektera installation.

Alternativ 2: Projektera installationer med MEP Designer

MEP Designer är Graphisofts BIM-verktyg för VVS- och elprojektering och hette tidigare MEP Modeler. Det är en egen disciplin inuti Archicad-plattformen, med eget gränssnitt och verktyg för kanaler, rör och kabelstegar. Arbetet sker i tre steg:

Ventilation, rör och el i samma modell som arkitekturen.

1. Anslut till arkitektmodellen. Öppna eller referera arkitektens Archicad-modell, eller jobba i samma Teamwork-projekt. Använder arkitekten ett annat program länkar du in IFC-filen. Du lägger till installationer, du bygger inte om huset.
2. Modellera installationerna. Kanaler, rör och kabeldragningar ritas i 3D med parametriska objekt som följer modellen när den ändras. Sanitär, ventilation, värme, kyla och el finns på samma ställe. Luftflöden, hydronik och hastigheter beräknas i modellen, och kanaler och rör kan dimensioneras automatiskt.
3. Ta fram leveranserna. Planer, sektioner, mängdförteckningar och utrustningslistor kommer direkt ur modellen. Export sker till IFC 4.3 och BCF.

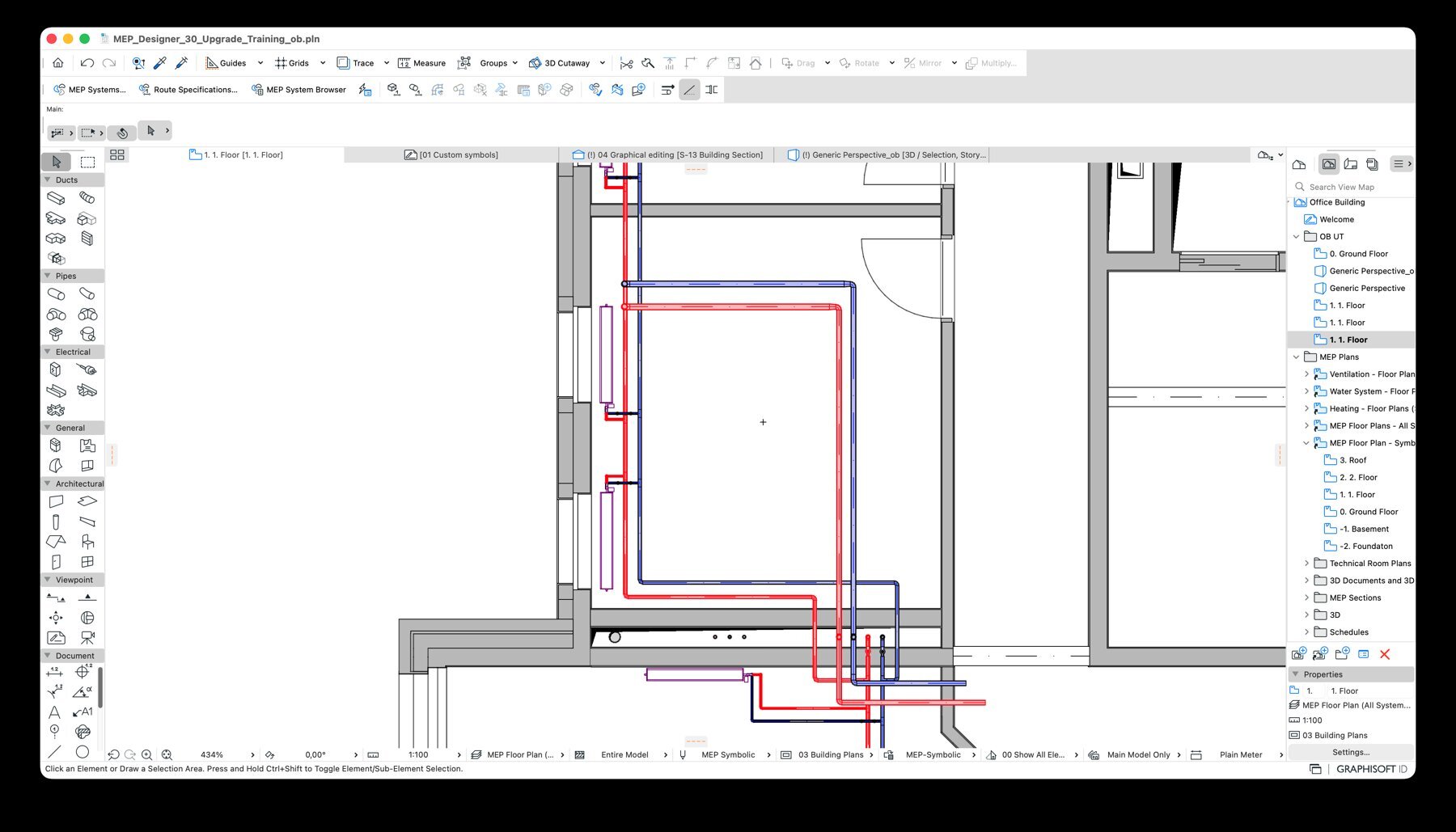

Planritningar tas fram direkt ur installationsmodellen.

Biblioteket kan kompletteras med egna MEP-delar och 2D/3D-symboler efter kontorets standarder. MEP Designer körs både på macOS och Windows, vilket är ovanligt för MEP-verktyg.

Ett professionellt tips: MEP Designer passar särskilt bra när några VVS-ingenjörer jobbar nära en arkitektbyrå som redan använder Archicad. Då kan alla arbeta i samma modell från dag ett.

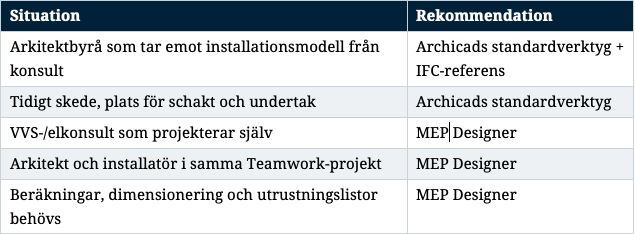

Vilket arbetssätt passar dig?

MEP Designer ingår idag i det internationella Archicad Collaborate-abonnemanget. Den svensklokaliserade versionen är på väg, vill du prova MEP Designer hör ni av er till oss så hjälper vi till.

Nordic BIM Group hjälper till med implementering mot svenska standarder, utbildning och support. Prata med en expert på >>> eller se alla kommande kurser på >>>
