MEP modellering i Archicad og MEP Designer

Hvordan får du ventilasjon, rør og elektro inn i samme modell som arkitekt modellen?

I mange prosjekter modelleres tekniske installasjoner i separate filer, mens kollisjoner og avvik følges opp ved hjelp av PDF-er og skjermbilder. Det finnes en bedre måte å jobbe på.

Archicad gir deg to muligheter: Du kan jobbe med tekniske installasjoner i arkitektmodellen ved hjelp av standardverktøyene i Archicad og bytte arbeidsmiljøprofil, eller la VVS- og elektroingeniørene modellere direkte i den samme modellen med MEP Designer.

Alternativ 1: Tekniske installasjoner med standardverktøyene i Archicad

Hvis de tekniske installasjonene prosjekteres av en rådgiver i et annet program, handler arkitektens jobb først og fremst om å motta modellen, koordinere fagene og sørge for nødvendig plass. Dette kan håndteres direkte i Archicad uten ekstra add-ons.

  1. Hent inn rådgiverens modell som IFC. Koble IFC-filen inn som Hotlink eller referanse i stedet for å slå den sammen med modellen din. I Teamwork-prosjekter kan du bruke Linked Libraries og Manage BIMcloud Libraries, slik at Send & Receive bare overfører endringer.
  2. Samordne koordinatene. Bruk Survey Point, og avtal et felles referansepunkt tidlig i prosjektet. Hvis koordinatene ikke stemmer, kan MEP-modellen havne feil og resultatene fra kollisjonskontrollen bli misvisende.
  3. Sett av plass til installasjonene. Modellér sjakter, nedforede himlinger og tekniske soner med Wall-, Slab- og Morph-verktøyene eller enkle bibliotekobjekter. Dette er ofte tilstrekkelig i tidlige prosjektfaser.
  4. Lag utsparinger. Bruk Opening Tool eller Connect > Create Openings From Selection... for å lage utsparinger der kanaler og rør går gjennom vegger og dekker.
  5. Koble til arkitektmodellen. Åpne eller referer til arkitektens Archicad-modell, eller arbeid i det samme Teamwork-prosjektet. Hvis arkitekten bruker et annet program, kan arkitektmodellen kobles inn som IFC. Du modellerer de tekniske installasjonene – du bygger ikke opp bygget på nytt.
  6. Modeller de tekniske installasjonene. Kanaler, rør og kabelføringer modelleres i 3D med parametriske objekter som følger modellen når den endres. Sanitær, ventilasjon, varme, kjøling og elektro kan samles i samme modell. Luftmengder, vannmengder og hastigheter kan beregnes direkte i modellen, og kanaler og rør kan dimensjoneres automatisk.
  7. Produser leveransene. Planer, snitt, mengdeuttak og utstyrslister kan hentes direkte fra modellen. Modellen kan eksporteres til IFC 4.3 og BCF.

MERK! Med standardverktøyene vil tekniske installasjoner vanligvis ende opp som «enkel geometri», uten systeminformasjon, mengder eller tilkoblinger. Dette fungerer godt til koordinering, men ikke til selve prosjekteringen av de tekniske installasjonene.

Alternativ 2: Prosjektering av tekniske installasjoner med MEP Designer

MEP Designer er Graphisofts BIM-verktøy for prosjektering av ventilasjon, VVS og elektro, tidligere kjent som MEP Modeler. Det er en egen fagdisiplin i Archicad-plattformen, med et eget grensesnitt og dedikerte verktøy for kanaler, rør og kabelbroer. Workflowen består av tre steg:

Ventilasjon, rør og elektro i samme modell som arkitekturen.

  1. Koble til arkitektmodellen. Åpne eller referer til arkitektens Archicad-modell, eller arbeid i det samme Teamwork-prosjektet. Hvis arkitekten bruker et annet program, kan arkitektmodellen importeres inn som IFC. Du modellerer de tekniske installasjonene, du bygger ikke opp bygget på nytt.
  2. Modeller de tekniske installasjonene. Kanaler, rør og kabelføringer modelleres i 3D med parametriske objekter som følger modellen når den endres. Sanitær, ventilasjon, varme, kjøling og elektro samles i samme modell. Luftmengder, vannmengder og hastigheter beregnes direkte i modellen, og kanaler og rør kan dimensjoneres automatisk.
  3. Produser leveransene. Planer, snitt, mengdeuttak og utstyrslister hentes direkte fra modellen. Modellen kan eksporteres til IFC 4.3 og BCF.

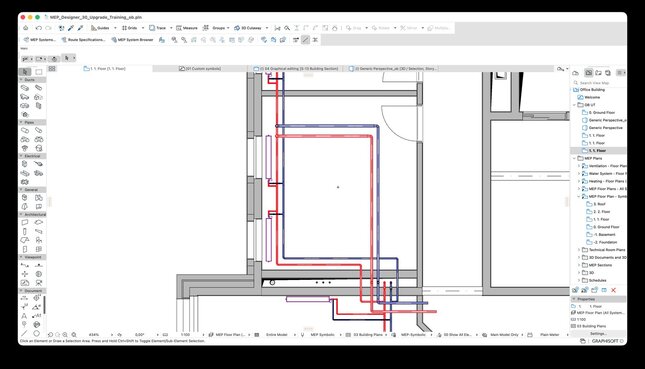

Plantegninger genereres direkte fra MEP-modellen.

Biblioteket kan utvides med egne MEP-komponenter og 2D-/3D-symboler, slik at innholdet kan tilpasses bedriftens egne standarder. MEP Designer er tilgjengelig for både macOS og Windows, noe som er uvanlig blant MEP-verktøy.

Tips: MEP Designer passer spesielt godt når et mindre team med VVS-ingeniører jobber tett sammen med et arkitektkontor som allerede bruker Archicad. Da kan alle fag jobbe i den samme modellen helt fra starten av prosjektet.

Hvilken løsning passer for deg?

MEP Designer er for øyeblikket inkludert i Archicad Collaborate-abonnementet. Den norske versjonen er på vei. Hvis du ønsker å prøve MEP Designer, ta kontakt med oss, så hjelper vi deg i gang.

Nordic BIM Group hjelper deg med implementering tilpasset norske standarder, opplæring og support. Snakk med en av våre eksperter, eller se våre kommende kurs.
