ARCHICAD EXPRESSIONS AUTOMATISERAR OCH EFFEKTIVISERAR BIM-MODELLEN

Vad är Archicad Expressions?

Expressions är en funktion i Archicad som låter användaren skapa egna beräkningsregler (formler) för egenskaper (s.k. Properties).

Istället för att manuellt fylla i värden kan du låta Archicad:

• Räkna ut areor, volymer och längder

• Skapa kostnadsberäkningar

• Generera klassificeringar automatiskt

• Styra parametrar baserat på andra värden

• Kombinera text och siffror dynamiskt

Det fungerar ungefär som formler i Excel – men direkt kopplat till BIM-modellen.

Hur fungerar det?

Expressions skapas i Property Manager och kopplas till en viss elementtyp (t.ex. väggar, dörrar, fönster eller objekt).

En Expression består av:

1. Ett resultatfält (t.ex. Total kostnad)
2. En formel
3. Referenser till befintliga parametrar

Exempel:

Wall Area * Cost_per_m2

Här multipliceras väggens area med ett kostnadsvärde per kvadratmeter – automatiskt för varje vägg i modellen.

Praktiskt exempel: Automatisk kostnadsberäkning

Anta att du vill beräkna kostnaden för alla väggar i ett projekt.

Steg:

1. Skapa en ny Property: Cost_Per_m2

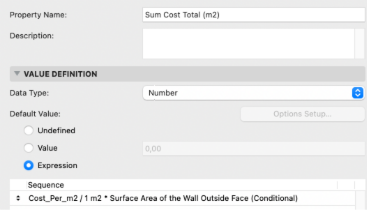

1. Skapa en ny Property med typen Expression: Sum Cost Total (m2)

1. Ange formeln:


   a) Hämta parametern där kostnaden för väggen.
   b) Skriv in formel: / 1 m2 *
   c) Hämta parametern för arean av väggen.

Kostnad pr. M2 / 1 m2 * Surface Area of the Wall Outside Face

Nu räknar Archicad automatiskt ut kostnaden för varje vägg, som kan redovisas i Schedules.

Fördelar med att använda Expressions

1. Minskadfelrisk
   Manuella beräkningar försvinner – allt uppdateras dynamiskt.
2. Smartare BIM-data
   Modellen blir mer informationsrik och användbar för kalkyl, projektering och förvaltning.
3. Effektivaremängdning
   Perfekt för kalkyl och tidiga kostnadsbedömningar.
4. Standardisering
   Du kan skapa företagsstandarder där beräkningar sker automatiskt i alla projekt.



När är Expressions särskilt användbara?

• Vid kostnadsberäkning (5D BIM)

• Vid miljöberäkningar

• Vid klassificering enligt BIM-standarder

• Vid projektspecifika regler
• I mängdlistor och scheman



Tips för att komma igång

• Börja med enkla multiplikationer

• Testa dina formler i ett mindre projekt

• Använd tydliga namn på Properties
• Dokumentera dina Expressions för kollegor



Sammanfattning

Archicad Expressions är ett kraftfullt verktyg för att skapa intelligenta och självuppdaterande BIM-modeller. Genom att koppla samman egenskaper med formler kan du automatisera beräkningar, förbättra datakvaliteten och effektivisera arbetsflödet.

För arkitekter och BIM-samordnare som vill ta nästa steg i digital projektering är Expressions en funktion som verkligen gör skillnad.
