Archicadin lausekkeet auttavat automatisoimaan ja optimoimaan malliasi

LAUSEKKEIDEN AVULLA VOIT LUODA ÄLYKKÄITÄ KAAVOJA, JOTKA MUODOSTAVAT MALLISI TIETOJA AUTOMAATTISESTI. LAUSEKKEILLA SÄÄSTÄT KÄSITYÖTÄ, VÄHENNÄT VIRHEITÄ JA TUOTAT ÄLYKKÄÄMPÄÄ BIM-TIETOA.

MITÄ ARCHICADIN LAUSEKKEET OVAT?

Lausekkeet ovat Archicadin ominaisuus, jonka avulla voit luoda oma funktioita (kaavoja) ominaisuuksille.

Sen sijaan että syöttäisit arvoja käsin, voit antaa Archicadin esimerkiksi:

  • laskea pinta-aloja, tilavuuksia ja pituuksia
  • tuottaa kustannuslaskelmia
  • asettaa luokkia, koodeja ja muita nimikkeitä muiden arvojen perusteella
  • yhdistää tekstiä ja numeroita dynaamisesti

Toimintalogiikka on samanlainen kuin Excel-kaavoissa, mutta suoraan yhteydessä BIM-elementteihin.

MITEN SE TOIMII?

Lausekkeet luodaan ominaisuuteen Ominaisuuksienhallinnassa ja ominaisuus liitetään haluttuihin luokituksiin (esimerkiksi Archicad-luokituksen luokitukset Seinä, Ovi tai Ikkuna).

Lauseke siis aina:

  • On jonkin ominaisuuden Arvon määritelmässä (alla esimerkissä Kokonaiskustannus)
  • Käyttää kaavaa (minimissään kaava voi tosin olla vain toteava, 'on yhtä kuin')
  • Perustuu viittaukseen/-iin muihin tietoihin ja ominaisuuksiin

Pelkistetty esimerkki lausekkeesta voi olla:

Seinäpinnan pinta-ala m² * Kustannus € / m²

Eli seinän pinta-ala kerrotaan neliöhinnalla – automaattisesti jokaiselle seinälle.

KÄYTÄNNÖN ESIMERKKI: AUTOMAATTINEN KUSTANNUSLASKENTA

Oletetaan, että haluat laskea projektin kaikkien seinien ulkopintojen kustannukset.

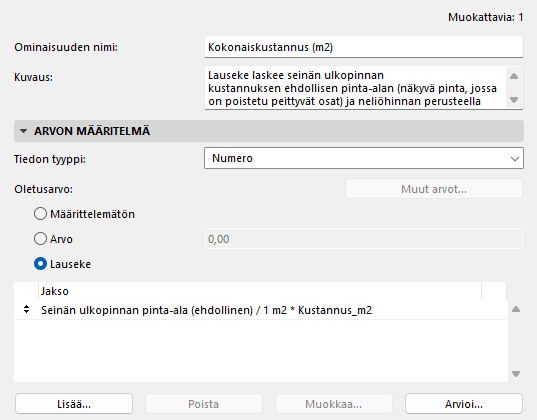

Lauseke_1

Vaiheet:

  1. Luo uusi ominaisuus: Kustannus_m2, tiedon tyyppi Numero.
    Tähän ominaisuuteen syötät seinälle sen ulkopintamateriaalin neliöhinnan. Rahayksikölle ei syötetä yksikkömerkkiä - usein voi olla hyvä kirjata ominaisuuden Kuvaus-kenttään tieto siitä mitä yksikköä kirjattu tieto edustaa.
  2. Luo uusi ominaisuus Kokonaiskustannus (m2), tiedon tyyppi Numero, ja Oletusarvo on Lauseke.
  3. Syötä ominaisuuden lausekkeeseen kaava seuraavasti:
    1. Hae parametri 'Seinän ulkopinnan pinta-ala (ehdollinen)'
    2. Syötä kaavan tekstiosa: / 1 m2 *
      Tämä laskukaava jakaa seinän pinta-alan 1 m²:llä, jolloin pinta-alatieto muuntuu yksiköttömäksi numeroksi, jota voidaan käyttää laskutoimituksissa.
    3. Hae luomasi Kustannus_m2-ominaisuus, joka sisältää seinäpinnan neliöhinnan

Valmis kaavaesimerkki:

Seinän ulkopinnan pinta-ala (ehdollinen) / 1 m2 * Kustannus_m2

Lauseke esittää kutsuttavat tiedot automaattiteksteinä (=lauseke-editorissa harmaalla pohjalla korostettuna). Jos lausekkeen kopioi tekstieditoriin, sama lauseke näyttää tältä - automaattitekstien kutsuntatapa paljastuu kaarisulkeiden sisällä olevaksi viittaukseksi ominaisuuksiin/tietoihin:

{Property:Seinä/Seinän ulkopinnan pinta-ala (ehdollinen)} / 1 m2 * {Property:Seinien kustannuslaskenta/Kustannus_m2}

Lausekkeita voi siis kopioida projektien välillä, kunhan kutsuttavien tietojen nimet ovat projekteissa identtiset.



Archicad laskee nyt automaattisesti kunkin seinän kustannuksen, ja arvot voidaan näyttää vaikkapa selitteissä ja taulukoissa.

Huomaa, että samassa ominaisuudessa voi olla useita rivejä lausekkeille.

Lausekkeiden tulkinta toimii siten, että ensin Archicad koettaa laskea ylimmälle lausekkeelle arvon. Jos lauseke ei kuitenkaan ratkea, esimerkiksi jos jokin kutsutuista tiedoista on <Määrittelemätön> kyseiselle elementille, Archicad koettaa arvioida seuraavan lausekkeen, ja niin edelleen.

Näin voi tuottaa lausekkeilla tietoja elementeille, joiden lähtötiedot ovat erilaisia.



LAUSEKKEIDEN HYÖDYT

  1. Vähemmän virheitä

    Manuaaliset laskelmat poistuvat – kaikki päivittyy automaattisesti reaaliaikaisesti.

  2. Älykkäämpi BIM-data

    Malli sisältää enemmän hyödyllistä tietoa laskentaan, toteutukseen ja ylläpitoon.

  3. Tehokkaampi laskenta

    Erinomainen kustannusarviointiin ja alkuvaiheen budjetointiin.

  4. Vakiointi

    Yrityskohtaiset laskentasäännöt voi luoda aloituspohjaan, jolloin ne toimivat samalla tavalla kaikissa projekteissa.

MILLoin LAUSEKKEET OVAT ERITYISEN HYÖDYLLISIÄ?

  • kustannuslaskennassa (5D BIM)
  • ympäristölaskelmissa
  • BIM-standardien mukaisten vakioarvojen (luokkien, koodien yms.) asettamisessa ominaisuuksien perusteella
  • selitteissä ja taulukoissa

VINKKEJÄ ALKUUN

  • aloita yksinkertaisilla kaavoilla ja kokoa pidempi lauseke osasista
  • testaa kaavoja pienessä projektissa
  • käytä selkeitä ja johdonmukaisia ominaisuuksien nimiä
  • dokumentoi lausekkeet kollegoita varten esimerkiksi kyseisen ominaisuuden Kuvaus-kenttään, tai pidempää kuvausta tarvittaessa vaikka Työkuvaan projektissa.

YHTEENVETO

Archicadin lausekkeet ovat tehokas työkalu älykkäiden, automaattisesti päivittyvien BIM-mallien luomiseen. Lausekkeilla voit automatisoida laskentaa, parantaa datan laatua ja tehostaa työnkulkuja.

Arkkitehdeille ja BIM-koordinaattoreille, jotka haluavat viedä digitaaliset toimintatapansa seuraavalle tasolle, lausekkeet tarjoavat merkittävää lisäarvoa.
