Användarguide: Integration mellan Archicad och Anavitor LCA

INTRODUKTION ADD-ON

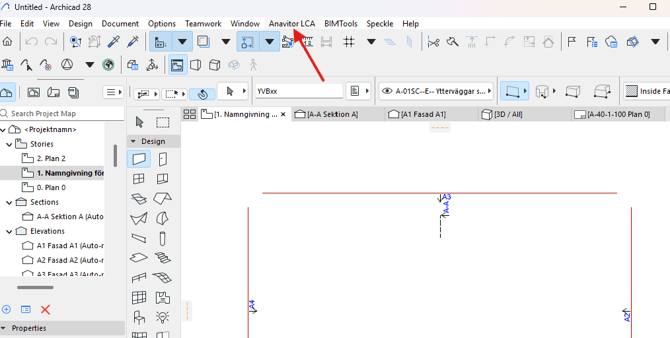

Öppna Anavitor LCA add-on i Archicads menyfält.

Add-on:en är bryggan mellan Archicad och Anavitor LCA. Det är här vi
sammanflätar geometrier med LCA-data och gör att information sömlöst kan
föras mellan programmen. Båda är beroende av varandra; geometisk data
behövs för att kunna göra en klimatberäkning och LCA-data behövs för att
kunna visualisera samt påföra miljödata i BIM-modellen.
Genom att använda denna add-on möjliggörs en sömlös integrering mellan
Archicad och Anavitor LCA, vilket underlättar en effektiv och hållbar BIMmodellering.
Efter att LCA-data har beräknats och bearbetats i Anavitor LCA kan du enkelt
importera resultatet tillbaka till din Archicad-modell.
De visualiserade LCA-resultaten kan sedan tillämpas på BIM-modellen för att
göra informerade beslut om materialval och miljöhänsyn och eftersom data
lagras i modellen stärks också leveransen av BIM-projektet vid överlämning.

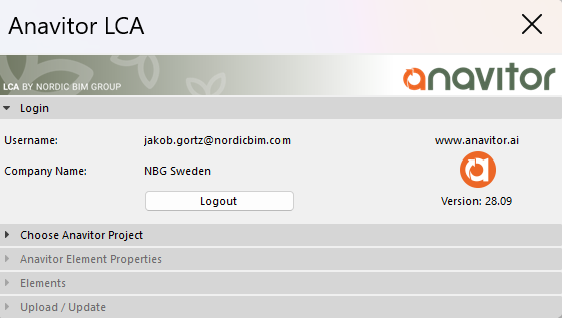

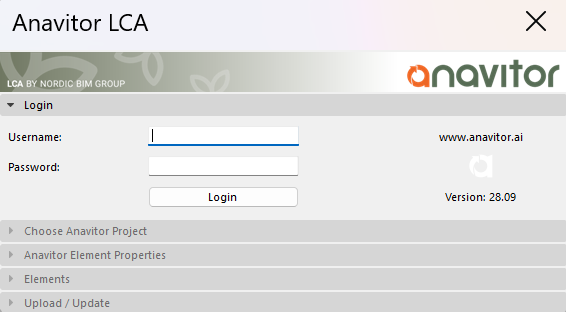

LOGIN

När man har skapat sitt projekt och subprojekt i Anavitor LCA ska man öppna
addonen i Archicad och logga in.

Logga in med användarnamn och lösenord.

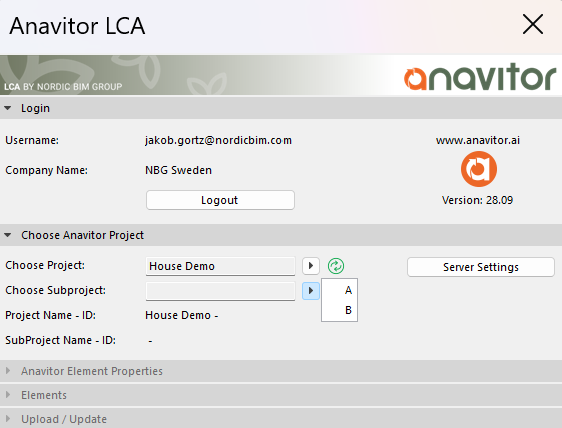

VÄLJ ANAVITOR PROJEKT OCH SUBPROJEKT

Det är först i inloggat läge som alla projekt och subprojekt blir tillgängliga
i add-on:en. Ett projekt fungerar som en mapp där alla subprojekt samlas.
Därefter är det i subprojekten som själva beräkningen sker. Man kan ha flera
subprojekt i ett projekt och det kan exempelvis handla om olika designförslag
som ska beräknas.

1. Välj det subprojekt som du ska använda för beräkningen.

2. När du valt ett Subprojekt så visas ”Subprojekt Name” och ”Subproject ID” under ”Choose Subproject”.

3. Under fliken ”Server Settings” kan du manuellt stänga av parameterar som du har matchat. Säg att du har matchat två parametrar för väggtjocklek, men du vill inte ha med detta i överföringen till Anavitor Web – då kan du stänga av detta i ”Server Settings”.

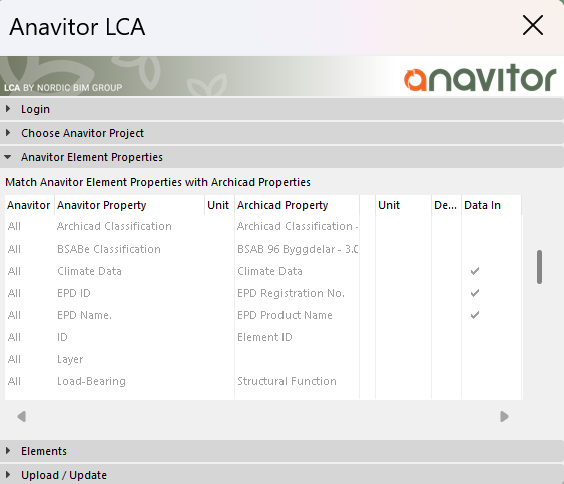

ANAVITOR ELEMENT PROPERTIES

Här har ni parametrar, egenskaper eller kategoriseringar som är kopplade till
specifika element. Det kan handla om en geometrisk parameter, en littrering
eller en klassifikation. Det är med detta som man skapar förutsättningar för
Anavitor att göra miljöberäkningar. Exempelvis behövs väggarea för att ett
väggrecept ska kunna generera ett GWP värde för en vägg.

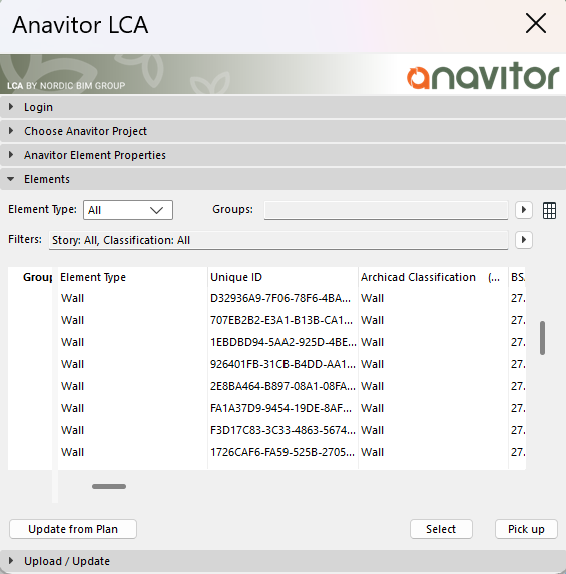

ELEMENTS

Här listas alla element som tända i den aktuella vyn och alla parametrar
som är kopplade till dessa element. Markerar du ett element i listan och
klicka ”Select” tas du till den byggdelen i modellen. Markerar du en byggdel
i modellen och klickar ”Pick up” så markeras den byggdelen i listan. Om du
ritar ut något nytt eller tänder ett nytt lager behöver du klicka ”Update from
plan” för att det ska hämtas in till listan. De element som du ser i listan är det
som kommer skickas till Anavitor.

1. Aktivera 3D-vyn.

2. Markera ett Archicad-element i listan ”Elements” (bild A).

3. Välj ”Select” i add-on och se resultatet i 3D.

4. Markera ett element i 3D.

5. Välj ”Pick up” i add-on och se resultatet i listan.

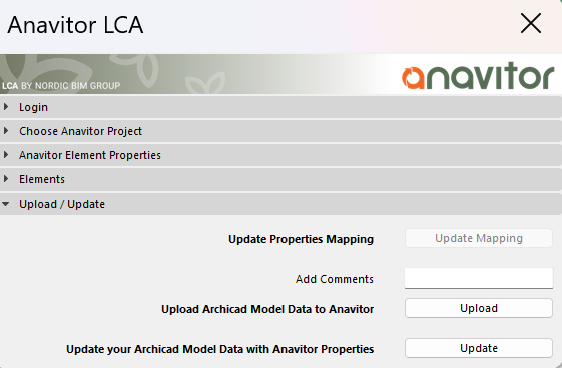

UPLOAD/UPDATE

⬆️Upload är kommandot för att skicka data till Anavitor Web.
⬇️Update är kommandot för att ta emot data från Anavitor Web.
