Hvordan ta i bruk Keynotes?

Archicad har en fin funksjon som heter Keynotes. Dette kan man bruke for å lage beskrivende notes, så man kan få mer informative tegninger på layouts.

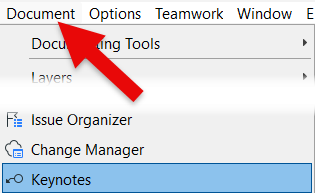

For å komme i gang med Keynotes trykker du på Document - Keynotes.

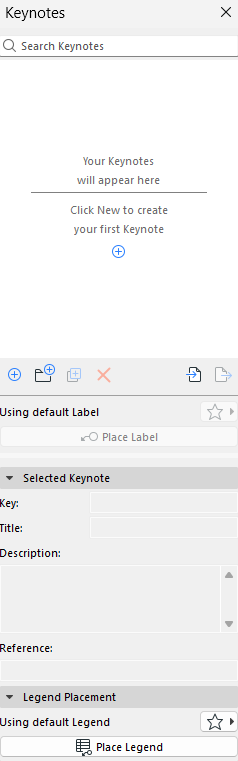

Da får du opp Keynotes-paletten. Den ser slik ut:

Trykk på plusstegnet for å lage en ny Keynote, eller Mappe-symbolet med plusstegn for å lage en mappe. Det kan være lurt å organisere de forskjellige Keynotene i mapper.

I eksempelet under har jeg laget noen egne keynotes i forskjellige mapper. 1 for Dør, 2 for Vinduer og 1 for Tak:

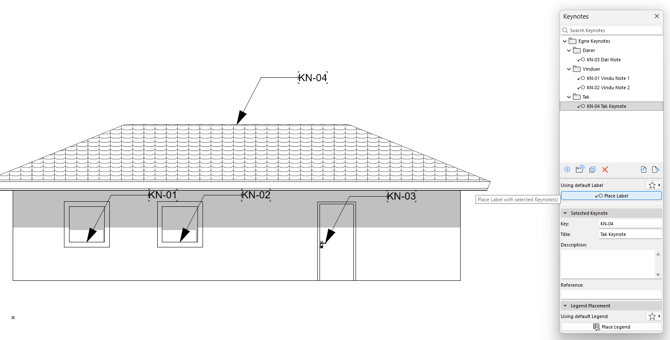

Når du har laget Keynotes du trenger, kan du gå inn i en tegning du har plassert på en layout (f.eks ved å høyreklikke på den og trykke Open Source View). Så kan du plassere de Keynotes du måtte ønske der du trenger de, ved å trykk på Keynoten i listen og så på Place Label knappen:

Når du er ferdig kan du gå tilbake til Layouten hvor du har plassert tegningen.

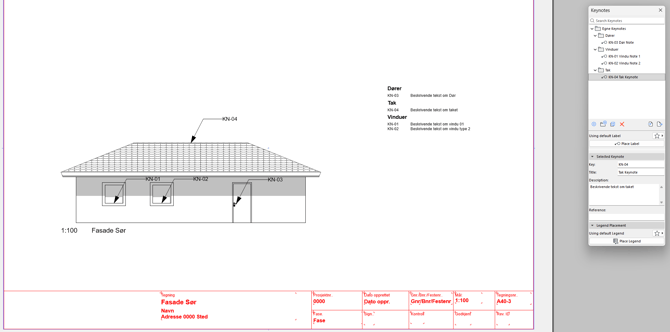

Så kan du trykke på Place Legen knappen, og så et sted på layouten. Du vil da få opp en oversikt som viser de plasserte Keynotes fra tegningen, og beskrivende tekst:

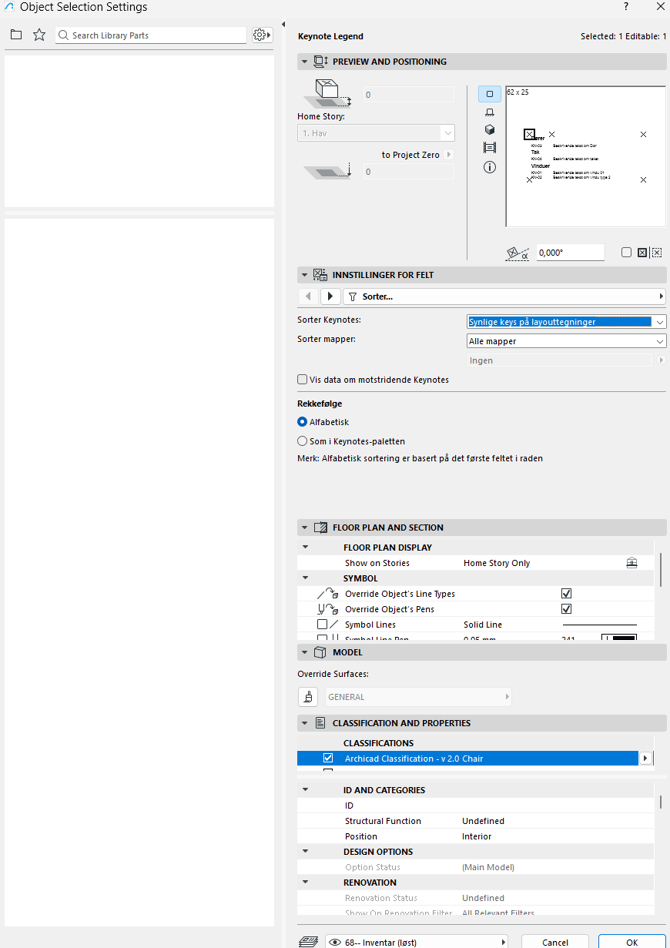

Dersom du går inn i egenskapene for Keynote Legend objektet, vil du kunne filtrere på hvilke Keynotes som skal synes. Typisk sett vil du antagelig kun ha med de som synes på tegningene, men du kan også velge å ta utgangspunkt i alle keynotes du har. Så kan du også filtrere på mapper, dersom det f.eks kun er vinduer du ønsker at skal synes:

I Keynotes paletten har man mulighet for å eksportere og importere Keynotes, så det er ingen grunn til å finne opp kruttet på nytt hver gang. Lag et oppsett, importer det i nye prosjekter, og eksporter ut igjen med oppdaterte keynotes, så holder man et levende dokument i sving, og sørger for at man gjenbruker beskrivelser så godt man kan.
