Hur använder man keynotes?

FÖRENKLA OCH STANDARDISERA REPETITIV DOKUMENTATION

Den här guiden beskriver hur du skapar och använder Keynotes för att standardisera och effektivisera återkommande dokumentation. Keynotes gör det möjligt att koppla korta, tydliga beskrivningar till objekt och element, vilket gör layout-ritningar mer informativa.


1. Öppna Keynotes-paletten

Gå till Dokument > Keynotes.
Keynotes-paletten öppnas och visar alla tillgängliga Keynotes och mappar.

2025-12-09_13-43-03

2025-12-09_13-44-29



2. Skapa Keynotes och mappar

Använd följande kontroller i panelen:

  • Plustecknet för att skapa en ny Keynote.

  • Mappikonen med plustecken för att skapa en ny mapp.

Det rekommenderas att organisera Keynotes i mappar utifrån kategori eller disciplin, exempelvis:

  • Dörrar
  • Fönster
  • Väggar
  • Tak
  • Badrumsinredning, köksinredning
  • osv.

keynote_sv_1

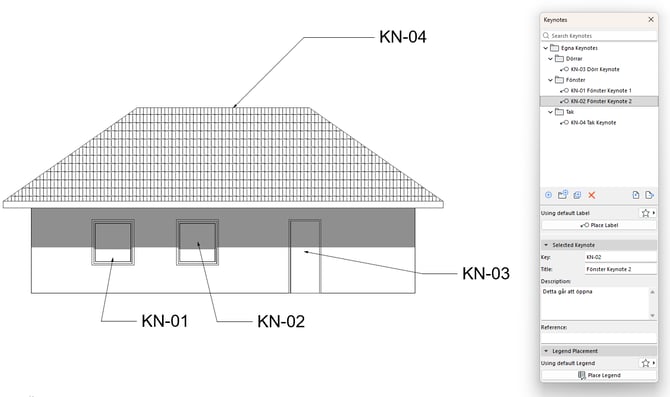

3. Placera keynotes i arbetsvyer

När du har skapat de Keynotes du behöver i paletten:

  1. Öppna den aktuella projektvyn.
  2. Välj önskad Keynote i listan.

  3. Tryck på Place Label och placera den på rätt plats i vyn.

keynote_sv_2

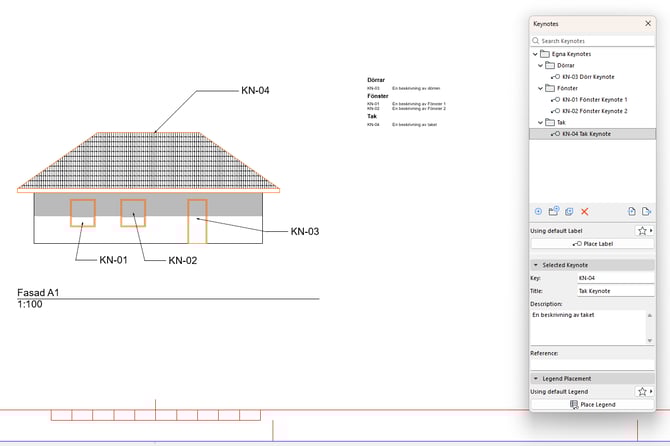

4. Att lägga till en Keynote-legend på en layout

När dina Keynotes är placerade i dina projektvyer:

  1. Gå till relevant layout.

  2. Välj Place Legend och placera legenden på önskad plats.

    Legenden skapar automatiskt en sammanställning av alla Keynotes som används i projektvyn, inklusive elementens beskrivningar.

keynote_sv_3



5. Filtrera innehållet i Keynote Legend

I inställningarna för Keynote Legend kan du välja vilka Keynotes som ska visas. Vanliga alternativ är:

  • Endast Keynotes som används projektvyn.

  • Alla Keynotes i projektet.

  • Endast Keynotes från specifika mappar (t.ex. endast fönster).

Detta ger god kontroll över vilken information som kommer med i dokumentationen.

keynote_sv_4

6. Import och export av keynotes

Keynotes-paletten stödjer både import och export. Detta gör det möjligt att:

  • Återanvända tidigare skapade Keynote-strukturer i nya projekt.

  • Uppdatera och underhåll en gemensam Keynote-databas.

  • Undvik dubbelarbete och säkerställa konsekvent dokumentation i alla projekt.



Vad är skillnad mellan Keynotes och Labels?

Labels och Keynotes i Archicad är båda annoteringsverktyg, men de används för helt olika arbetssätt.

  • Labels är vanliga annoteringar som kopplas till ett objekt eller en projektvy där automatisk text kan hämtas från elements parametrar eller från egenskaper (properties). Kan användas för samgranskning av projekt.
  • Keynotes är en separat databaserad annoteringsfunktion, typiskt använd i mer standardiserad ritningsproduktion där legender kan läggas på varje ritning för snabbare överblick.


Funktion Labels Keynotes
Koppling Direkt till objektsdata Till kod i extern databas
Data Visar egenskaper/parametrar Visar standardiserad kod + legend
Flexibilitet Mycket hög Strikt och kontrollerad
Lämpligt för Objektinfo, rumsinfo, materialinfo, storlek, placeringshöjd Standardiserade beskrivningar, fabrikat, produkt, artikelnummer
Uppdatering Dynamisk mot objekt Dynamisk mot keynote-databas

Exempel

Väggar
Littera visar byggelements ID i projektet (IV95)
Bärande, icke bärande,
BIP-kod

Keynote ger ID för typvägg (behöver ej vara samma som littera-IDt) och beskriver vad väggen består av inklusive fabrikatets namn, artikelnummer för t ex prefab-element


Badrumsinteriör
Littera visar elements ID i projektet
BIP-kod
Placeringshöjd

Keynote ges ID för typelement (behöver ej vara samma som littera-IDt), beskriver fabrikat, typ, artikelnummer, eventuell beskrivande information
