Archicad 25 - päivitys 2

Dokumentoi eli luo piirustusesitys vyöhykkeisiin liittyvistä tiedoista suoraan projektin näkymiin automaattisesti ja tarkasti uuden Vyöhykeleima selitteen avulla – ilman käsityövaiheita. 

Tämän parannuksen ansiosta, ovat vyöhykkeet esitettävissä leikkauksissa, julkisivuissa ja seinäkaavioissa. Ne eivät ole vain näkyvissä, vaan valittavissa ja muokattavissa kuten muutkin mallin elementit. Vyöhykkeet voi myös päivittää leikkaus-, julkisivu- ja seinäkaavionäkymissä sekä 3D-dokumenteissä.

Vyöhykkeisiin voi nyt lisätä Selitteitä, kuten muihinkin elementteihin. Leiman sijoitus on tehtävissä automaattisesti osoittamalla vyöhykkeen sijoituksen lopuksi. Samaan Vyöhykkeeseen on lisättävissä useita Selitteitä, esimerkiksi useita näkymiä ja mittakaavoja varten. Selitteet ovat assosiatiivisia, eli ne seuraavat vyöhykkeen muutoksia. Leiman sijoitus, sen muokkaaminen, Vyöhykkeen esivalinta, ja lisää Selitteet valittuihin toimivat kuten muillekin elementeille.

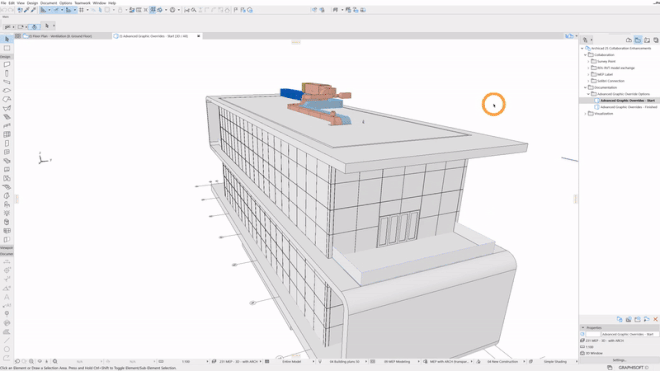

Korosta mitä tahansa elementtiä väreillä tai reunaviivoilla. Uudet Asetukset ehdollisissa esitystavoissa sisältävät vapaat RGB-värit sekä Pinnan että Täytteen taustan kynien ohitukseen; pinnan läpinäkyvyys; ja esillä/piilossa valinta reunaviivoille sekä mallin näkymien leikatuille että leikkaamattomille pinnoille.

Läpäisy liukusäädin pintojen värin ohitukselle 

Archicad 25 –versiossa on Ehdollisissa esitystapasäännöissä mahdollista valita RGB-väri täytteen taustakynän ja pintamateriaalin ohittamiseen. Päivityksessä 2 on uusi läpäisysäädin, jolla voi säätää pintamateriaalien värien läpinäkyvyyttä.

Näytä tai piilota mallin leikkaamattomat tai leikatut ääriviivat 

Tämän parannuksen avulla, on mahdollista esittää tiettyjen mallin elementtien ääriviivat, ja piilottaa toisten. Tämä auttaa keskittämään huomion korostettuihin elementteihin.

Mukauta elementtitaulukoita nopeasti ja helposti joustavan ja yhdenmukaisen muotoilun avulla. Listaa, yhdenmukaista, lisää tai laske jopa sisällöltään epäidenttisten solujen sisältöä niitä liitettäessä.

Tämän parannuksen avulla, voit joustavasti määrätä miten kukin taulukon kenttä ja niiden arvot liitetään. Voit valita arvojen luetteloinnin erillisinä, laskea ne yhteen tai liittää ne yhdeksi arvoksi. 

Tee yhteistyötä rakenneinsinöörien kanssa ilman tiedon hukkumista. Avattaessa insinöörin SAF-malli, Archicad tunnistaa ja esittää kuormat ja kuormien tiedot. Katsele ja hallitse kuormia ja niihin liittyviä tietoja, missä tahansa mallin näkymässä: pohjassa, leikkauksissa ja julkisivuissa. Insinöörit voivat katsella ja verrata kaikkia kuormitustapauksia kerralla tai valita vain päivitetyt malleja tarkistettaessa.

Archicad 25 -versiossa on edestakainen ja tietoa hukkaamaton rakenteiden kuormien käsittely rakennesuunnittelijoiden kanssa ollut mahdollista. Päivityksen 2 ansiosta on nyt mahdollista verrata kaikkia kuormitustapauksia – ei vain yhtä – samanaikaisesti Mallivertailun välilehdellä rakenneanalyysimallia tuotaessa. Rakenneinsinöörillä on myös pääsy intuitiivisempaan kuormien visualisoinnin apuikkunaan, jonka avulla koko projektin kuormien hallinta on helpompaa.

Huomaa: Kuormitustapauksen apuikkunan esiin saamiseksi täytyy tämä komento lisätä, joko valikkoon tai painikepalkkiin, kohdassa Vaihtoehdot > Työympäristö.

Maxonin Redshift tuli mukaan Archicad 25 -versioon. Se on käytössä esikatseluversiona (Technology Preview) ylläpitosopimuksessa olevissa lisensseissä (SSA) ja Forward tilaajilla, Archicad 25 päivityksessä 2. Maailman ensimmäinen täysin näytönohjaimen kiihtymiseen perustuva biased-renderointimoottori, on tehty vastaamaan nykyaikaisen high-end renderoinnin tarpeita. Redshift tarjoaa paketin tehokkaita räätälöityjä ominaisuuksia, jotka tukevat luovan työn tekijöitä ja kaikenkokoisia toimistoja. Archicad 25 päivityksessä nro. 3, Redshift tulee tarjolle ainoastaan Graphisoft Forward -tilaajille.

Redshift’n lisäksi, myös Cineware on käytössä Archicadissä.

Lisätietoa Redshiftistä, tällä sivulla.

Lisätietoja Redshiftin teknisistä rajoitteista, lue tämä artikkeli.

Koordinoinnin työnkulkujen yhtenäistäminen onnistuu Archicad 25 -versiossa sisäänrakennetun mittauspisteen avulla. Aseta ja lukitse projektisi mittauspiste ja käytä sitä eri osapuolten välisessä koordinoinnissa – riippumatta siitä mitä ohjelmistoa he käyttävät. Mittauspiste eli Survey Point tukee IFC- ja BCF-tiedonsiirtoa ja tarjoaa paremman yhteensopivuuden perinteisten tiedostomuotojen, kuten DWG:n, kanssa.

IFC-liittämisen parannukset

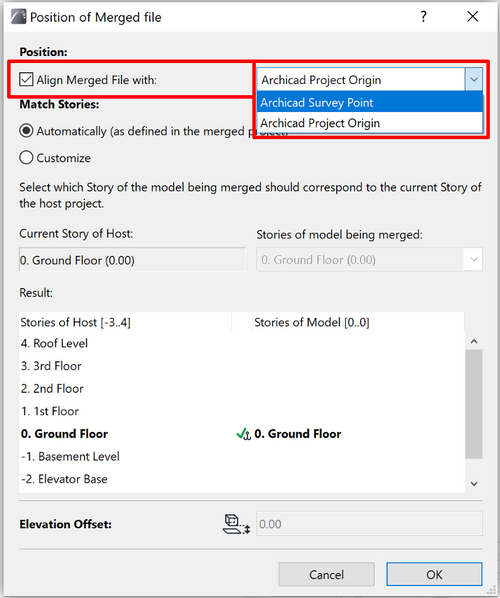

Liitettäessä IFC-tiedostoja Archicad 25 -projektitiedostoihin, on mahdollista käyttää joko Archicadin omaa Projektin Origoa, tai Archicadin sisäänrakennettua mittauspistettä tuonnin viitepisteenä. Tämä antaa enemmän hallintaa koordinoinnin prosessiin ja parhaiten sopivan voi vapaasti valita.

Mittauspisteen eli Survey Pointin lukitseminen

Nyt mittauspiste on lukittavissa paikalleen, kun se on sijoitettu, joten se ei siirry tai vaihda paikkaa/suuntaa, jos lukitusta ei ensin avata.
Tämä varmistaa, ettei kukaan vahingossa siirrä mittauspistettä, joten kaikki osapuolet voivat käyttää sitä viitteenä.

Huomaa: Tämä toiminnallisuus/käsky täytyy ensin lisätä joko valikkoon tai painikepalkkiin kohdassa Vaihtoehdot > Työympäristö > Painikepalkit tai Valikot. Järjestä käskyt teeman mukaan, niiden löytämiseksi, ja käytä haku kenttää.  Lisää se sitten oikealta valittuun painikepalkkiin ja siirrä siinä haluamaasi kohtaan komentojen järjestykseen.

Mittauspisteen eli Survey Pointin käyttö RVT-viitetiedostojen kanssa

Mittauspisteen käyttö viitepisteenä on nyt mahdollista sekä Revit-tiedostojen tuonnissa että viitetiedostoina käytössä. Tämä vähentää virheellisten sijaintien käytön riskiä, Revitiä käyttävien osapuolten osalta, koska molemmissa ohjelmissa voi käyttää samaa viitepistettä – mittauspistettä.

Tuo ja vie mallin geometriaa ja tietoja helposti paremman IFC-viennin avulla, joka nyt erottelee automaattisesti aukot ja geometriset reiät, tukee geometrisia reikiä kuorissa ja tunnistaa osia niiden rakennusaineiden, jopa rakennetyyppien ja poikkileikkausten osalta.

Parempi aukkojen ja reikien IFC-vienti; kuorien reikien tuki

Ennen Archicad 25 -päivitystä 2, sekä aukot että geometriset reiät siirrettiin aukkoina. Päivityksen 2 avulla aukkojen ja geometristen reikien tunnistus on parantunut: aukot siirretään aukkoina, mutta geometrisia reikiä ei enää viedä erillisinä elementteinä. Geometriset reiät näytetään nyt myös kuorissa.

Osat tunnistetaan oikein niiden rakennusaineiden perusteella IFC-viennissä

Vietäessä malli IFC-muotoon, näkyvät mallin elementtien rakennusaineiden nimet oikein. Tämän parannuksen ansiosta on nyt mahdollista nopeasti tunnistaa elementit ja rakennusaineet sekä suorittaa esimerkiksi määrälaskenta ja luoda kustannusarvio helpommin.

Oikea tasapaino renderoinnin laadun ja nopeuden välille! Kontrolloi ruohon tekstuurin yksityiskohtien tarkkuutta korkealaatuisen lähikuvarenderoinnin saavuttamiseksi tai vähennä sitä nopeita maisemarenderointeja varten.

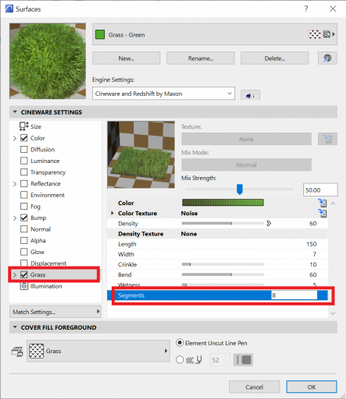

Kontrolloi tarkkuutta, jolla ruohon renderointi suoritetaan. Ruohon nopeampi renderointi on mahdollista – käytä uutta “segmentit”-kenttää ruohon pinnan asetuksissa ruohonkorsien tarkkuuden asettamisessa renderoinnin nopeuttamiseksi.

Yhteistyö konsulttien kanssa muuttui juuri helpommaksi. Täytä malli tiedolla tuomalla sitä konsultin Excel-taulukoista Archicadiin. Käytössä esikatseluna, jopa viitetiedostot on nyt tuettu!

Tämä parannus kehittää nykyistä työnkulkua, jossa ominaisuusarvojen tuodaan Excel-taulukoista. Nyt on mahdollista päivittää myös viitetiedostojen elementtien ominaisuuksia (kuten luonnollisesti myös emotiedoston).

Huomaa: tämän ominaisuuden käyttöönottamiseksi täytyy tehdä asetus kohdassa Vaihtoehdot > Työympäristö >Lisäasetukset > Kokeelliset ominaisuudet.

Saat laadukkaita malleja Archicadin avulla. Päällekkäisten ja täysin sisäkkäisten elementtien lisäksi, Archicad tarkistaa nyt myös osittain päällekkäiset mallien elementit. Toimita malleja, joiden sisältöön voi luottaa, käyttäen esikatselua (Technology Preview).

Päivityksessä 2 Archicad voi esikatseluominaisuuden avulla tarkistaa, onko mallissa elementtejä (3D-seiniä, pilareita, palkkeja ja 2D-viivoja, murtoviivoja, kaaria ja niin edelleen), jotka ovat osittain päällekkäin. Aiemmin Archicad pystyi (ilmaisen Check Duplicates -laajennuksen avulla) tarkistamaan vain täysin päällekkäiset elementit.

Tämä uusi parannus on elintärkeä laaduntarkastuksen ja varmistuksen toiminnoissa. Mallit ovat puhtaita, ja kaikki tarpeettomat elementit on helppo tunnistaa ja käsitellä.

Toiminto löytyy kohdasta Muokkaus > Tarkista lineaariset päällekkäisyydet. Tulokset luetteloidaan Ongelmien Organisoijassa. Päällekkäisyyden korjaamisen jälkeen katoaa ongelma sekä Ongelmien hallinnasta että Organisoijasta.

Mitoista tuli juuri älykkäämpiä. Nauti reaktiivisemmista mitoista, jotka sovittavat sijoittumisensa älykkäästi suhteessa sen objektin nurkkaan, johon ne on kiinnitetty. Kun nurkka on näkymätön, vaihtuu mitta objektin keskelle ja palautuu, kun nurkka on taas näkyvissä.

Aikaisemmin, jotkut GDL-elementtien (kuten ovien, ikkunoiden tai objektien) tartuntapisteiden mitat hävisivät tai saattoivat käyttäytyä epäloogisesti. Tämä saattoi tapahtua, kun nurkka, johon mitta oli kiinnitetty, katosi näkymän muuttuessa.

Archicad 25 -päivityksessä 2 nämä siirtyvät nyt oletuksena GDL-elementin origoon, kunnes alkuperäinen tartuntapiste tulee taas esiin näkymän muuttuessa.

Lisää vaihtoehtoja, lisää tietoa. Paranna määrälaskelmien laatua uusien yksityiskohtaisempien taulukoitavien parametrien avulla. Laske automaattisesti määrät projektin elementtien ylä-, ala- ja sivujen brutto pinta-aloille.

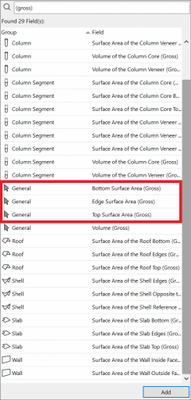

Uudet yleiset taulukoitavat kentät on lisätty sisältäen 'Yläpinnan pinta-ala (Brutto)', 'Alapinnan pinta-ala (Brutto)' ja 'Reunan pinta-ala (Brutto)', jotka yhdistävät aiemmin olemassa olleet erilliset työkalujen kentät.

Määriteltäessä portaan kulkuviivojen pituudet uuden laskenta-algoritmin avulla, mallisi on yhteensopiva paikallisten standardien kanssa. Jo olemassa ollut kaarenmukainen piirtotapa on edelleen käytössä ja sitä voi käyttää edelleen.

Integroi rakennemalleja Archicadin ja FRILOn välillä yksinkertaisella osoituksella – ja ilman riskiä vanhentuneen tiedon jakamisesta. Valitse elementti (tai koko malli) ja osoita Arkisto > Yhteentoimivuus > Avaa Frilossa analysoidaksesi rakenneanalyysimallisi.
