Eri tiedostojen käyttö SketchUpissa

SKETCHUP-MALLIN PINNAT

SketchUp on hyvin joustava työkalu kaikenlaisten arkkitehtonisten ideoiden muodonantoon. Ohjelman rajoituksena on kuitenkin sen vähäpintainen (Low-Polygon) rakenne: tulee suosia yksinkertaisia perusmuotoja, mistä rakennukset yleensäkin koostuvat, ja pintojen lukumäärä kasvaa tasaisesti mallitiedoston käydessä monimutkaisemmaksi. Kymmeniä ja satoja tuhansia pintoja (Faces) sisältävä SketchUpin mallitiedosto ei ole enää kovinkaan joustavasti navigoitavissa ja tämä toiminto voi lopulta estyäkin kokonaan.

SketchUp-tiedoston pintojen lukumäärää voi kasvattaa varsinkin samanaikainen työskentely eri kokoluokan elementeillä: esimerkiksi sisustuksen kalusteita ei ole tarkoituksenmukaista tuoda samaan malliin, jossa käsitellään koko rakennusympäristön piirteitä.

JAKAMATON SKETCHUP-TIEDOSTO

SketchUpin tasojen (Tag) avulla voidaan mallitiedoston hajautuvaa tilannetta hallita varsin pitkälle. Ohjelma kokoaa kuitenkin kaiken mallin työstöön liittyvän samaan tiedostoon, käyttämättä Archicadin-tapaisia viitteitä tai ulkoisia kirjastoja.

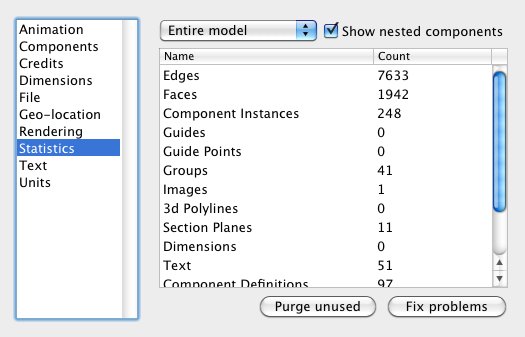

Window - Model Info - Statistics

Tiedoston koko voi siksi helposti kasvaa kymmeniin-satoihin megoihin. Automaattista tiedoston puhdistuskomentoa (Model Info – Statistics - Purge unused; myös tallennuksen yhteydessä) kannattaa myös hiukan välttää, sillä sen myötä voi hävitä myös tarpeellisia komponentteja, tekstuureja tai tageja.

Voidaan kuitenkin luoda SketchUp-tiedostoja, jotka sisältävät keskenään eri kokoluokan objekteja, ja vaihtaa täsmällisesti tietoa näiden välillä. Seuraavassa muuan esimerkki.

HUONEKOMPONENTIN MITOITUS

Kilpailuehdotuksessa tutkitaan tilojen jakautumista kaikkein yleisimmällä tasolla. Mittakaava on pieni, tässä 1:400 tulosteessa. Selvitetään rakennuksen ruokailuun varatun tilan kokoa.

1. Ruokailutila on tiedostossa erillinen kappalekomponentti (Solid Component), joita on tiedostossa vain yksi. Se on nimetty vastaavasti. Mallitiedoston hierarkian ylimmän tason komponentit tallennetaan omaan kansioonsa erillisiksi mallitiedostoiksi luomalla komponenttikokoelma (Window – Components – In Model -painike – Nuolikuvake – Save Collection).

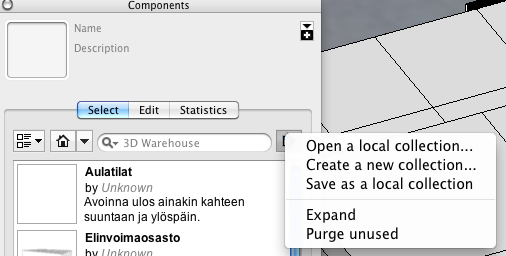

Ulkoisen komponenttikokoelman luominen

Huomaa, että tähän tulee valita olemassa oleva kansio tai luoda uusi, ja että tämä toiminto ei vastaisuudessa pyydä vahvistamaan sisällön ylikirjoitusta (Overwrite? Yes/No). Ulkoinen mallin komponenttikokoelma on siis luotu päivitettäväksi.

2. Luodaan uusi SketchUp-mallitiedosto ruokailutilan tutkimisesta; tiedostoon tuodaan ruokailutilan kappalekomponentti (File – Import – Äsken luotu kansio - SketchUp Components tai Window – Components – Nuolipudotusvalikko – Äsken luotu kansio).

3. Ruokailutilan komponentin kohdalla tutkitaan, miten kalusteet mahtuisivat tilaan.

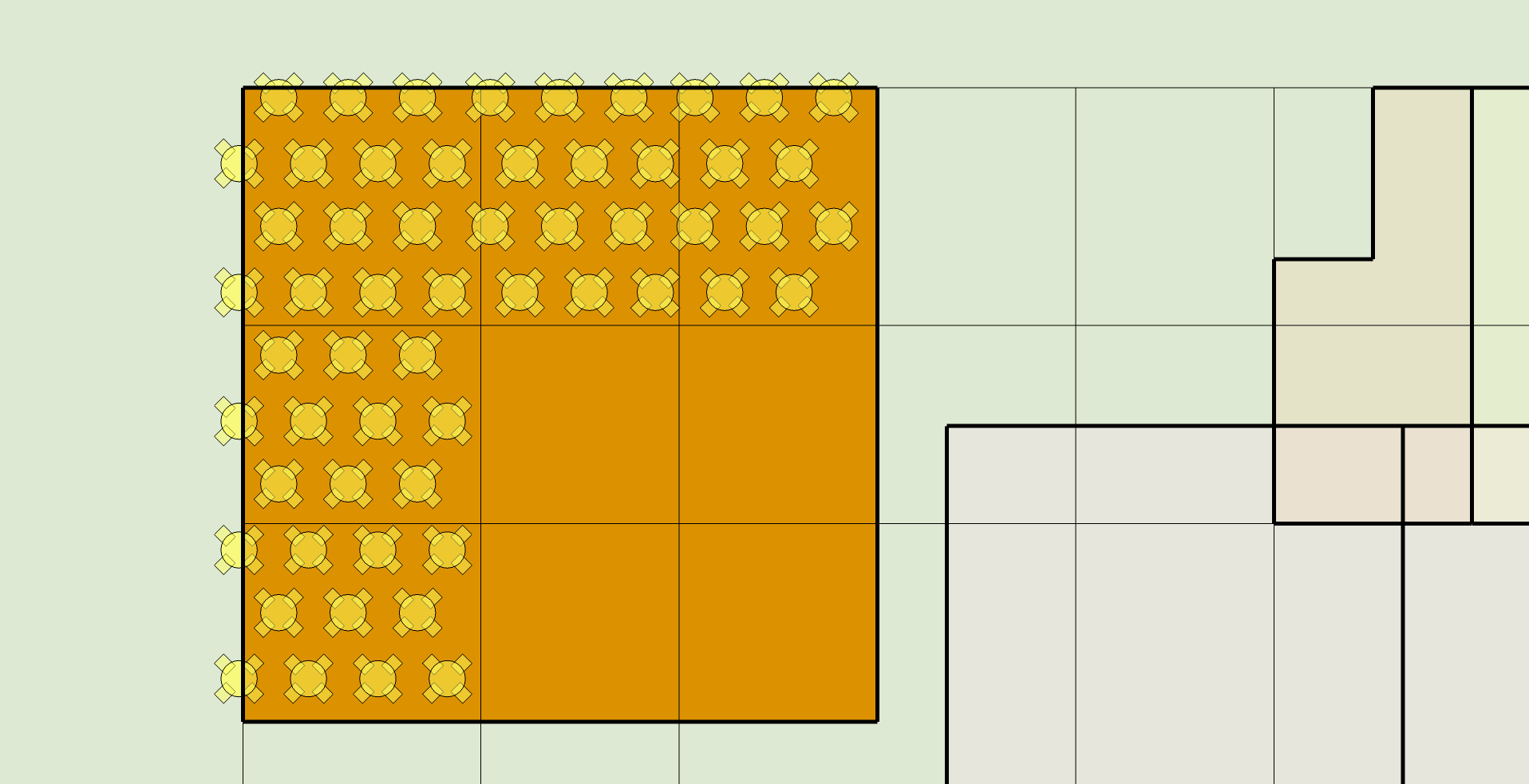

Kalustuksen tutkiminen

4. Tila todetaan riittämättömäksi halutulle kalustemäärälle ja suurennetaan komponenttia; muutokset hyväksytään (Valinta – Pikavalikko – Scale Definition). Tallennetaan.

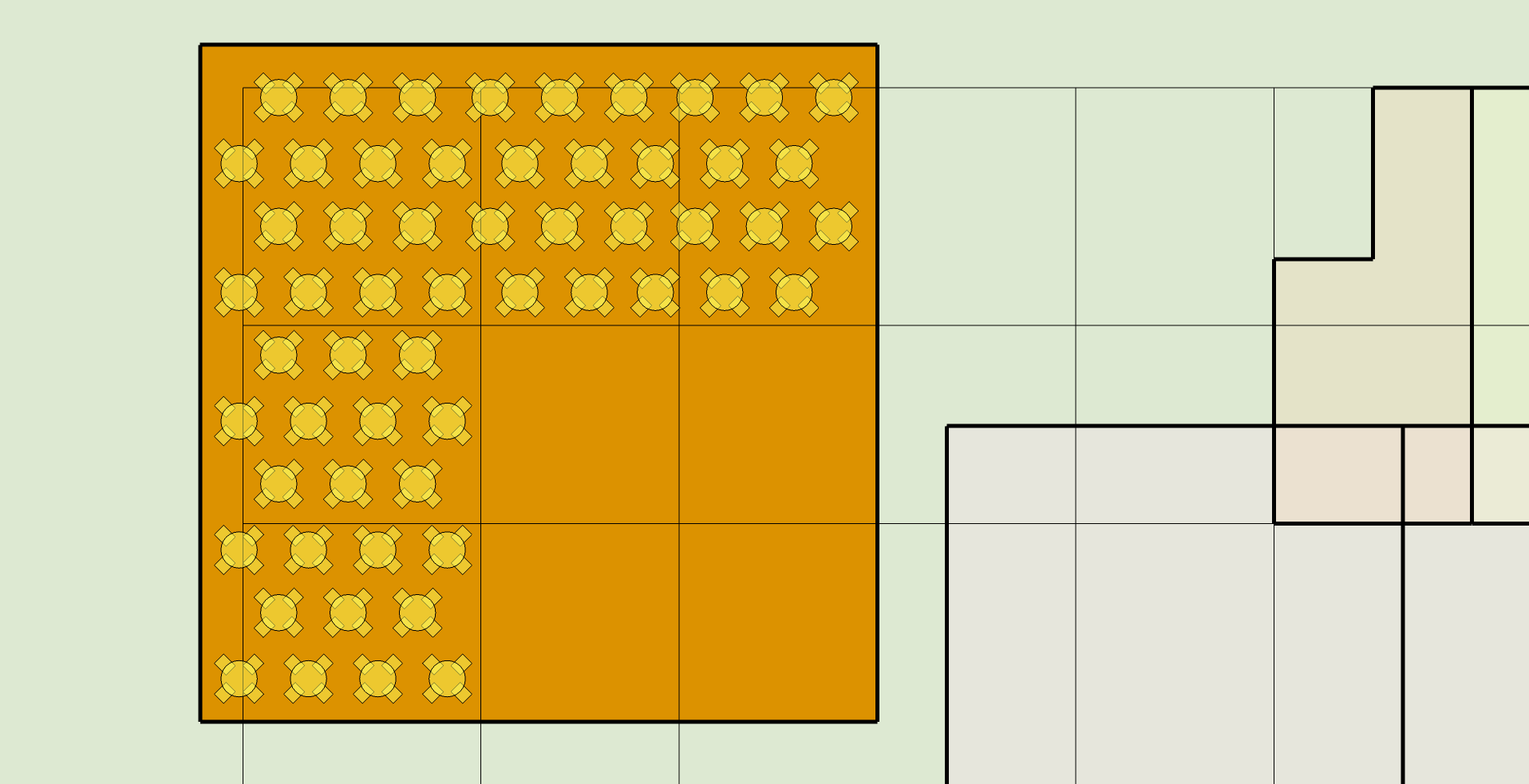

Päivitetty tilanne

5. Tästä ruokailutilatiedostosta tallennetaan vuorostaan oma komponenttikansio (Save Collection, ks. kohta 1.).

6. Koko rakennuksen mallitiedostossa päivitetään ruokailutilan komponentti (Valinta – Reload – Ruokailutilatiedoston komponenttikansio). Päivitys tehdään siis äskeisestä ruokailutilatiedostosta luodusta komponenttikansiosta, jossa ruokailutilan toimintoja on tutkittu ja tilan kokoa muokattu.

7. Ruokailutilan koon muutos on nyt alkuperäisessä mallitiedostossa tarkasteltavissa ja uuden tilan vaikutuksia rakennuksen kokonaisuuteen voidaan tutkia. Kalusteita tai muita hyvin pieniä ja monipintaisia komponentteja ei ole tullut tähän päätiedostoon, eikä tiedoston koko ole näin ollen turhaan kasvanut.

MUISTETTAVAA

1. Komponenttien koordinaatistot täytyy pitää ennallaan kaikissa vaiheissa, jotta päivitetyt komponentit sijoittuisivat oikein alkuperäisille paikoilleen; käskyä Change Axes ei siis pidä käyttää.

2. Tämä toiminto kiertää tietoa vain yhteen suuntaan, kuten esimerkistä ilmenee. Mikäli ruokailutilan koko muuttuisi taas pienimmässä mittakaavassa eli rakennuksen päätiedostossa, on käytävä esitetyt toimenpiteet uudestaan läpi ja tutkittava kalusteiden sijoitus toistamiseen.

3. Koska kyseessä ei ole aito viite, on kansioiden ja tiedostojen hallinta tärkeää; suositeltavaa on sijoittaa kaikki SketchUp-tiedostot samaan projektin alikansioon.

Varsinaisia viitetiedostoja (myös muita kuin SKP-tiedostoja) voit Sketchup-mallin kanssa tarkastella Trimble Connect -sivustolla, joka kuuluu Sketchup-tilaukseesi.
