SOL- OCH SKUGGDIAGRAM MED 3D DOCUMENT

DET FINNS FLERA METODER FÖR ATT SKAPA SOL- OCH SKUGGDIAGRAM I ARCHICAD, MEN DEN BÄSTA ÄR KANSKE DEN TEKNIKEN SOM ANVÄNDER 3D DOCUMENT.

I projekt kan du bli ombedd att göra sol- och skuggdiagram med givna datum och tider (t ex vårdagjämning, höstdagjämning). Om du använder funktionen 3D-dokument kommer du att kunna skapa knivskarpa vektorbaserade linjeritningar. Dessa kan skalas som du önskar med bibehållen kvalitet, till skillnad från bilder.

Tips! Använd gärna "Design Options" tillsammans med 3D Document och spara olika Vyer för olika alternativ. Tekniken är en utmärkt arbetsmetod för förstudier osv.

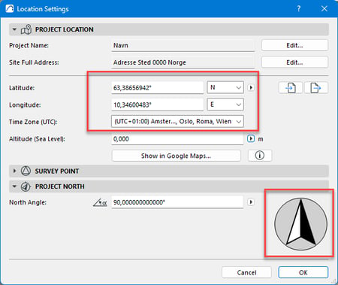

  1. Börja med att ställa in läget för tomten, i exemplet nedan har norska Norkart för Archicad använts, i Sverige används ofta Cetopo.
    Om du projekterar med äkta norrläget, som vi gör i exemplet, bör du inte röra norrvinkeln. Vi fyller inte heller i Altitude (Sea Level) utan vi styr detta med hjälp av höjden till havsnivån.

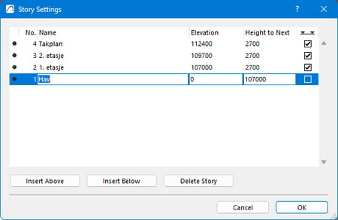

  2. I exemplet har terrängen från Nordkart placerats på havsnivån och därmed blir huset vi har på 1:a våningsnivån också korrekt.

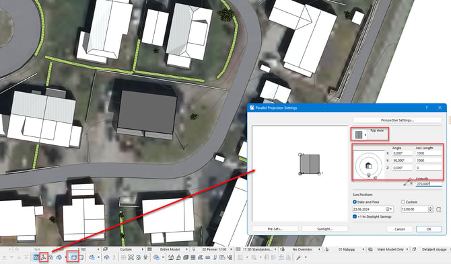

  3. För att få rätt vy måste vi stå i parallellprojektion, se byggnaden direkt ovanifrån och med äkta norr.


    Ett tips kan vara att använda "Look to Perpendicular of Clicked Surface" och klicka på en horisontell yta som verandan i exemplet.


  4. I Navigator-paletten väljer du därefter fliken "Projekt Map" > "3D Document" och högerklickar för att skapa nytt dokument "New 3D Document from 3D..."


  5. Ge dokumentet ett beskrivande namn, till exempel vårdagjämning, höstdagjämning och inkludera tid på dagen.


  6. Gå till nyskapade dokumentets "Settings"

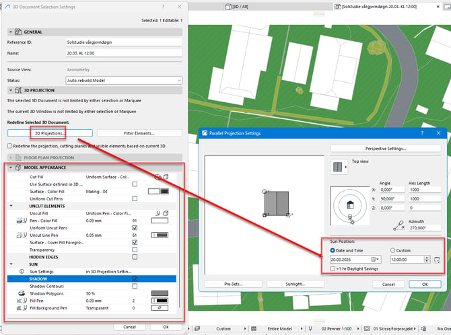

  7. Ställ in önskat datum och tid direkt under "3D Document Selection Settings"" och vidare "3D Projections". Observera att sommar- och vintertid måste ställas in manuellt.
    Under fliken "Model Apperance" ställer du in att ditt nya "3D-dokument" ska generera skuggor. Ställ även in skuggors övriga attribut.

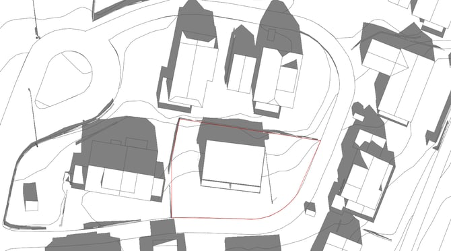

    Vårt exempel ser nu ut enligt ovan bild. Tänk på att vi ännu inte har sparat den som en vy (under Navigatorns "View Map") och vad som representeras på din egen skärm är därför helt beroende av vilka inställningar/filter du hade när du skapade den.

    Du kan lägga till text och förtydliga med andra 2D ritverktyg i vyn om du vill, eller lägga till DWG-kartor / PDF-filer mm i detta 3D Document.

  8. När du är nöjd med de inställningar du vill använda är det enkelt att duplicera dokumentet för att få samma representation för ett annat datum:
    Högerklicka på det 3D-dokument du har skapat och använda detta som utgångspunkt för att välja "Duplicera 3D-dokument". Därefter ställs ett nytt datum och tid in (OBS! kom ihåg sommartid/vintertid).

    När du har färdigställt allt du behöver ha inkluderat in dina nya 3D Document skapar du egna vy under "View Map" med önskad skala, lagerkombination, Model View och Graphic Override etc.

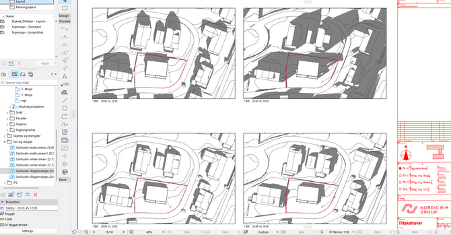

  9. Om du har namngett vyerna med datum och tid kan du använda namnet som titelblock för de olika vyerna, som du därefter lägger på en layout (ritning) som visas i exemplet nedan
