SOL- OG SKYGGEDIAGRAM MED 3D DOCUMENT



I byggesaker vil man kunne bli bedt om å lage sol- og skyggediagram og da med gitte datoer og tidspunkt (typisk to forskjellige kl. på vårjevndøgn og sommersolverv).  Om man benytter 3D Document funksjonen vil man kunne lage sylskarpe vektorbaserte strektegninger. Disse kan skaleres som man ønsker og beholder da også kvaliteten, i motsetning til bilder.

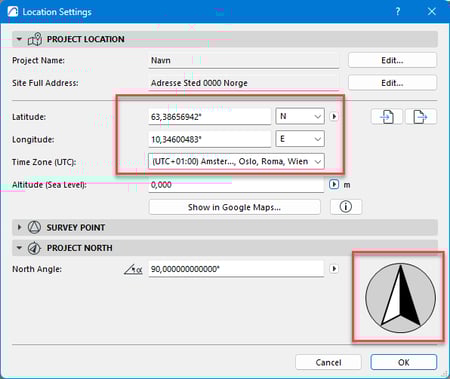

Start med å stille inn hvor du tomten ligger, i eksemplet har vi benyttet Norkart for Archicad og dette kommer automatisk.





Om du tegner med sant Nord slik som vi gjør i eksemplet, skal du ikke røre Nord-vinkelen. Altitude (Sea Level) fyller vi heller ikke ut, da vi heller styrer dette ved hjelp av høyde på hav-etasjen.

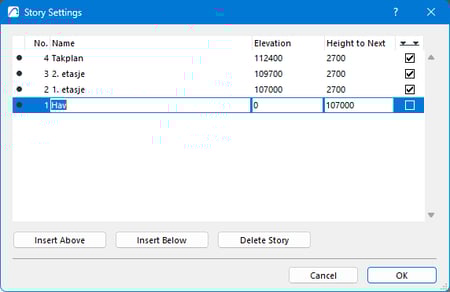

Vi har her plassert terrenget fra Nordkart på hav-etasjen og dermed ligger også huset vi har på 1. etasjen korrekt.

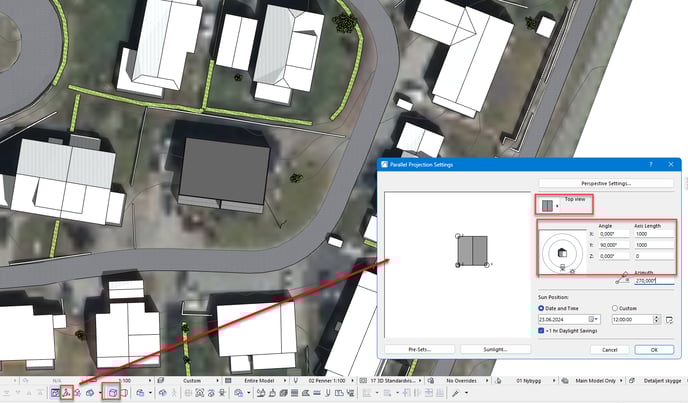

For å få rett visning må vi stille oss i parallell projeksjon, se bygget rett ovenfra og med sant nord.

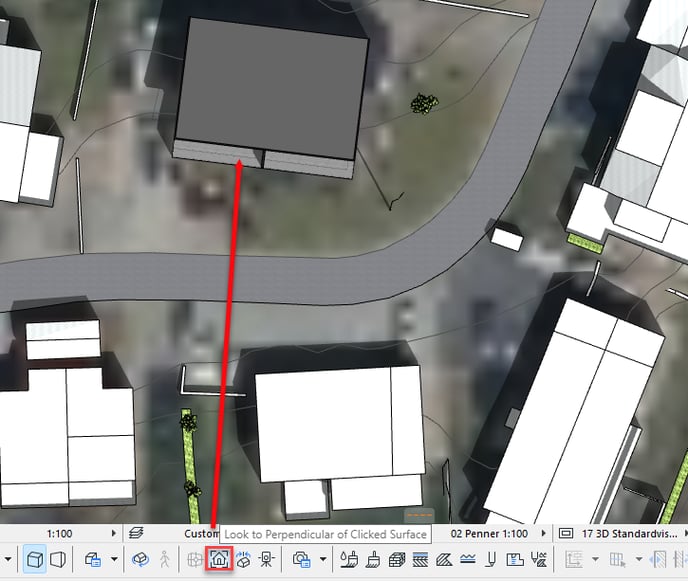

Et lite tips kan være å benytte "Look to Perpindicular of Clicked Sufrace" og klikke på en horisontal flate slik som verandaen i eksempelet.

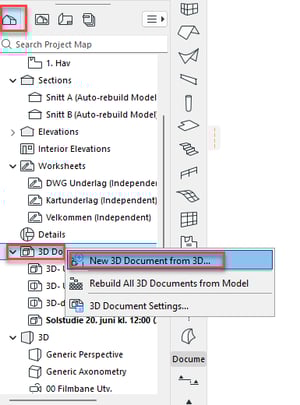

I Navigatoren velger du nå "Project Map" og "3D Document" og høyreklikker for å få opp "New 3D Document from 3D..." (det ligger et ferdig eksempel i de nyeste malene våre også)

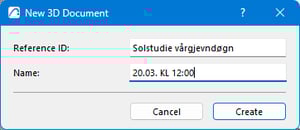

Gi det et forklarende navn, slik som f.eks. vårjevndøgn, høstjevndøgn midtsommer og klokkeslett etc.

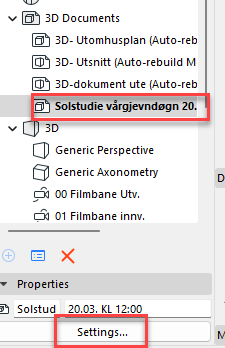

Gå til "Settings"

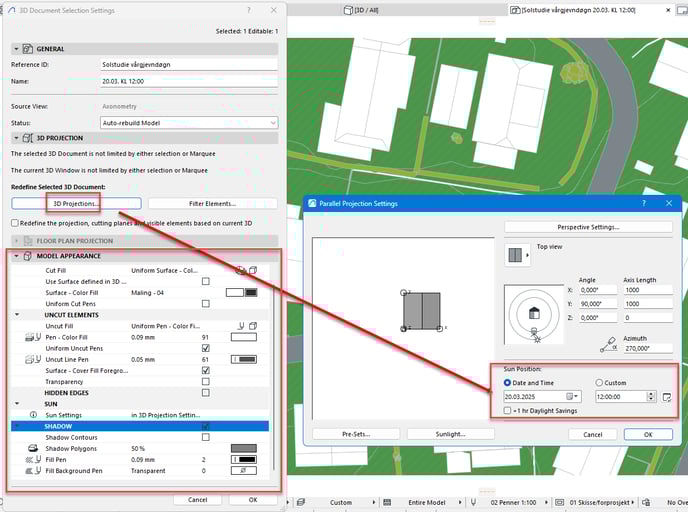

Still nå inn direkte i "3D document Selection Setting" og "3D Projections" ønsket dato og klokkeslett. NB! vær oppmerksom på at sommer og vintertid må stilles inn manuelt.

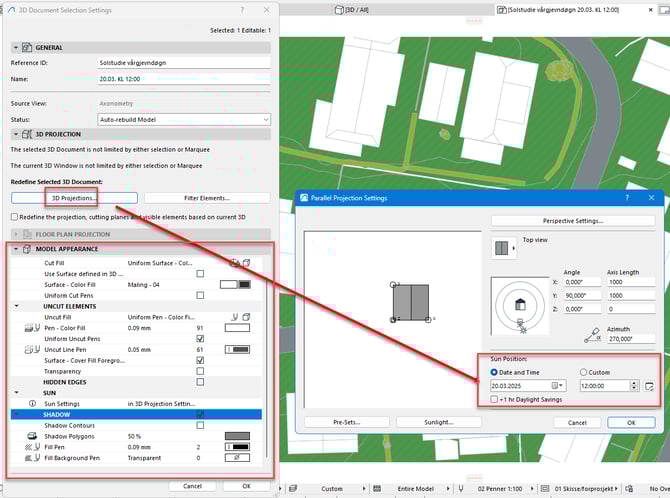

Under "Model Appearance" stiller du inn at "3D Document" skal ha skygger og om hvilke farger og penner som skal benyttes.

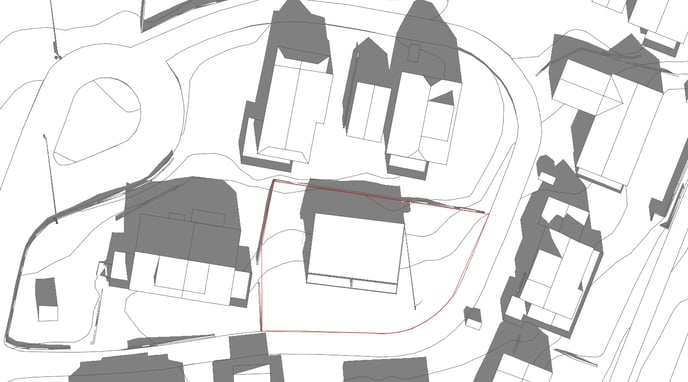

Vårt eksempel ser nå slik ut. Husk at vi har ennå ikke lagret det som et View og hva som kommer opp på din egen skjerm er derfor helt avhengig av hvilke innstillinger du hadde i det øyeblikket du skapte det.

Man kan tekste og tegne over om man ønsker, eller legge inn kart i DWG og PDF-filer etc.

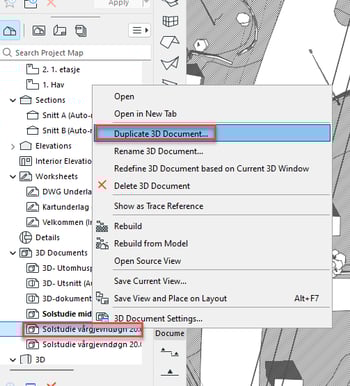

Når du er fornøyd med innstillingene du vil bruke, er det veldig enkelt å høyre-klikke på det 3D Documnet du har laget og benytte dette som utgangspunkt for å velge "Duplicate 3D Document" og sette ny dato og klokkeslett (NB! husk sommertid/vintertid).

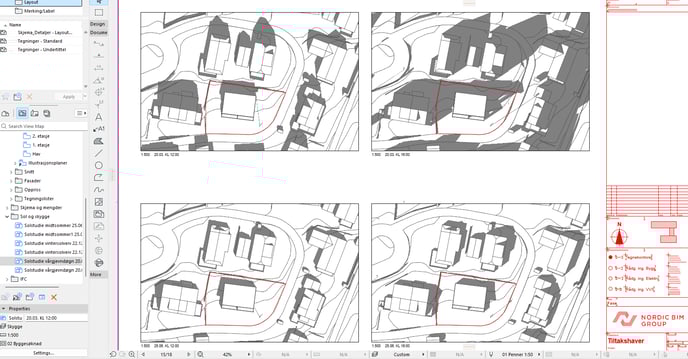

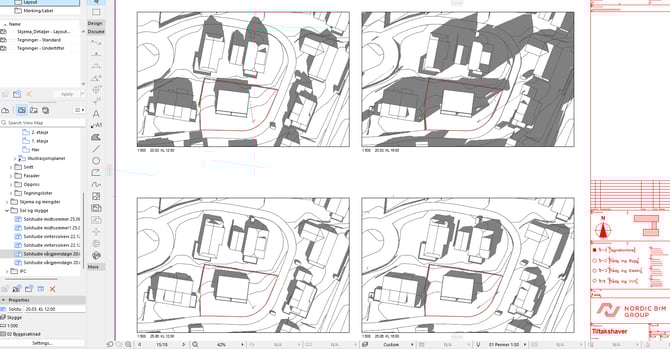

Når du har laget alle du trenger skaper man View med ønsket målestokk, lagkombinasjon, Model View og Graphic Override etc.





Har man navngitt Viewene med dato og klokkeslett kan man benytte undertittel på tegningen slik som vist i eksemplet.

Se også hvordan du kan lage video for hele dager her.
