Layer intersection i Archicad

For å jobbe effektivt i Archicad er det avgjørende å forstå og bruke lag (Layers) riktig.

Hver visning (View) bør alltid benytte en tilhørende lag-kombinasjon, dette for kvalitetssikring og kontroll av de tegninger man skaper.

Hvis "Custom" benyttes i "View" innstillingene, betyr det at hvilke lag som er involvert ikke er kjent, noe som kan føre til uventede og feil tegningsunderalg.

På nedre verktøylinje ser du hvilken lag-kombinasjon som er aktiv. Ved å klikke på ikonet eller bruke Ctrl+L åpner du dialogboksen for lag-innstillinger.

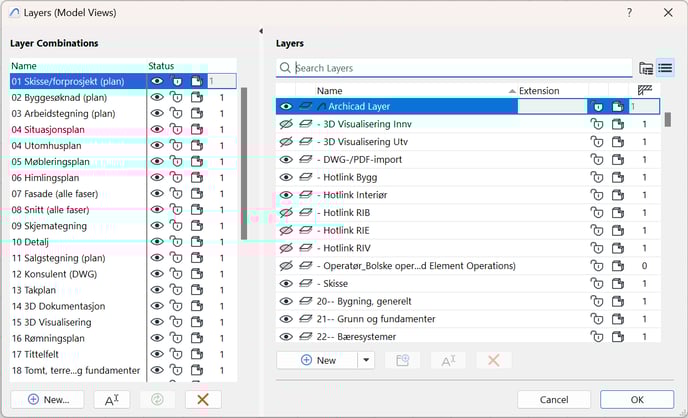

Menyen for "Layers"  er delt i to: lag kombinasjoner (Layer Combinations) på venstre side og individuelle lag (Layers) på høyre side. Her kan du se og justere status for hvert lag i en valgt lag-kombinasjon.

Layer intersection

Noen ganger ønsker man ikke at visse vegger skal sammenføyes/kuttes med andre. Dette kan løses ved å bruke forskjellige "layer intersection" nummer. Elementer i ulike nummer-grupper vil ikke sammenføyes og for det laget som har nummer 0 sammenføyes det ikke med noe, selv ikke med andre elementer i samme gruppe.

Eksempler på bruk av Layer Intersection Group:

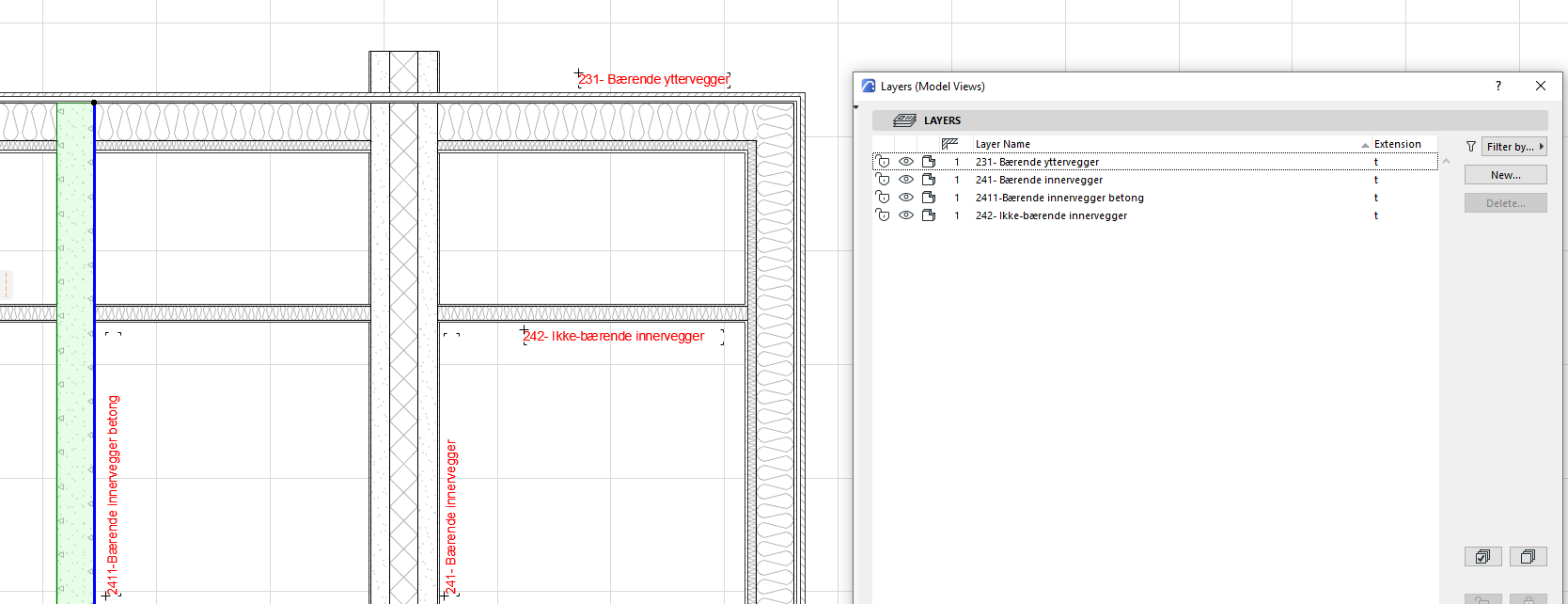

1. Alle lag har samme intersection nummer: Alt sammenføyes basert på bygningsmaterialenes prioritet.

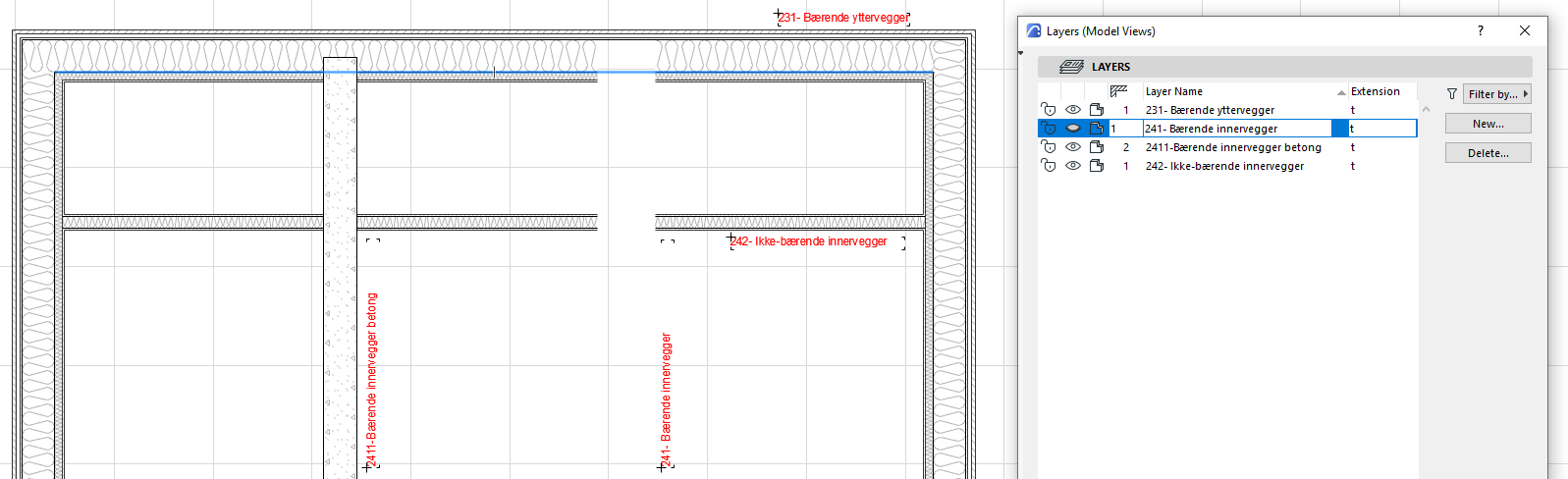

2. Et lag i en egen gruppe: Laget sammenføyes ikke med noe annet, og visningen avgjøres av rekkefølgen på lagene.

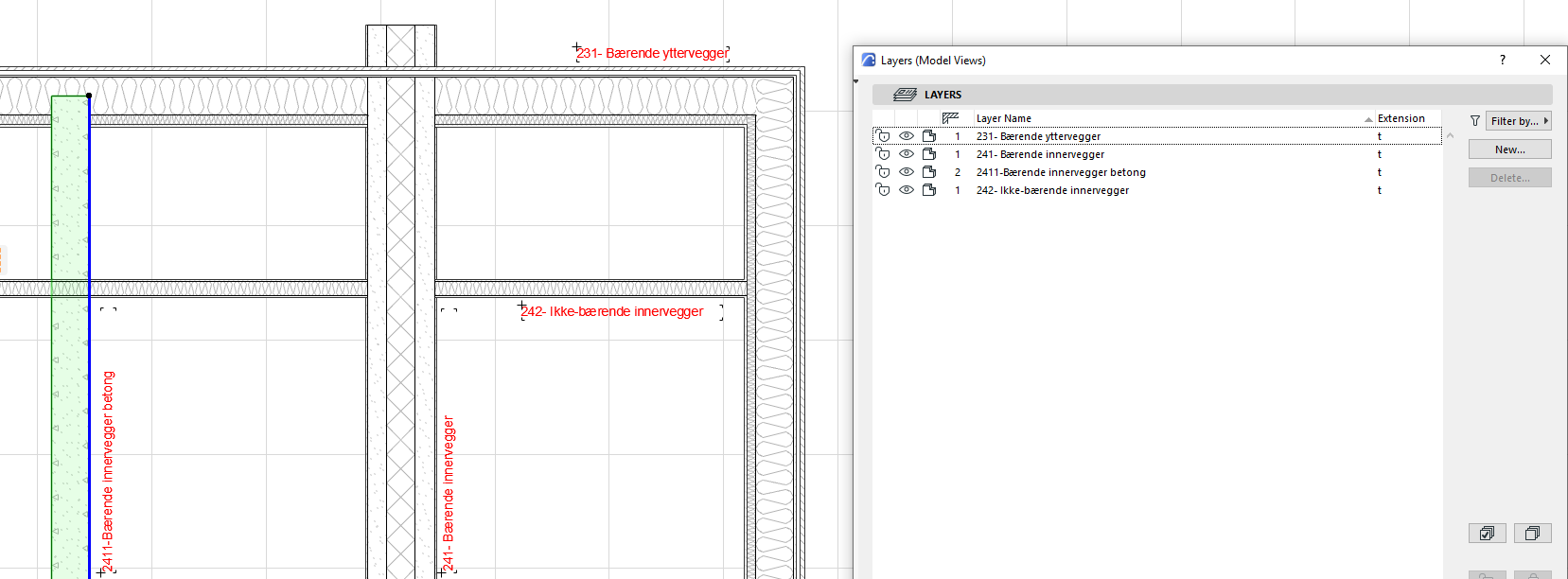

3. Et lag innenfor samme gruppe er skrudd av: Veggen vises ikke, men kutter alikevell de synlige veggene.

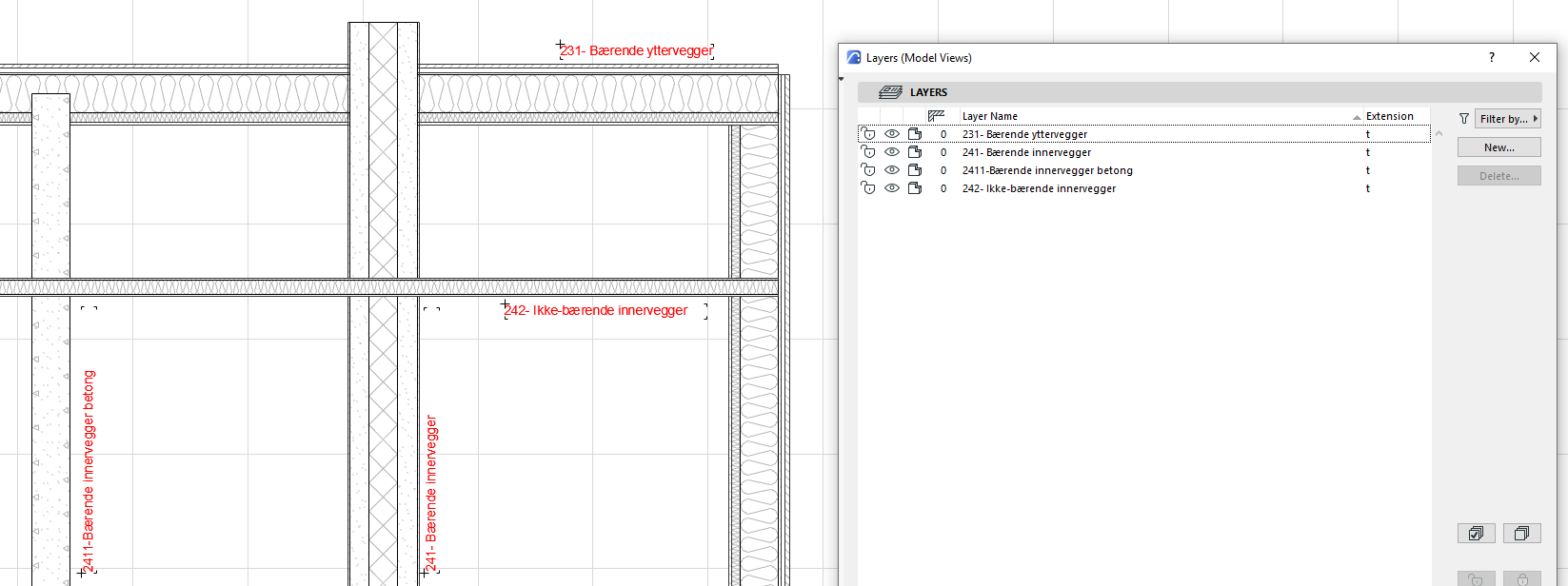

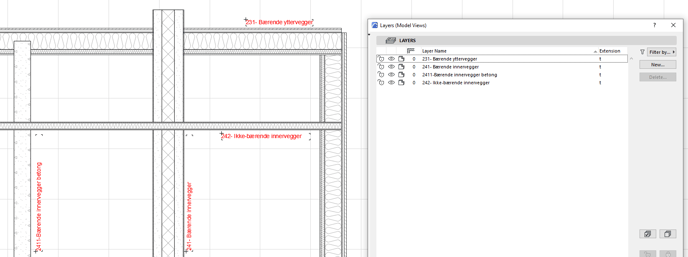

4. Alle lag satt til gruppe 0: Ingenting sammenføyes.



For å unngå utilsiktet påvirkning, bør lag fra hotlinkede IFC-filer legges i en egen sammenføyingsgruppe (automatisk velges 10000, hvis man ikke har stilt inn noe annet i sin fil).

Det er viktig å merke seg at dette ikke bare gjelder vegger, men også andre elementer som søyler. En søyle med lavere material-prioritet enn veggen vil ikke vises dersom den er i samme intersection gruppe som veggen. Derfor kan det være hensiktsmessig å plassere søylen i en annen gruppe.

Ved å bruke og oppdatere lag-kombinasjoner, kan du få bedre kontroll over visningene og effektivisere tegningsproduksjonen.
