Building Materials er kjernen til svært mye av det man skaper i Archicad. De påvirker både utseende på tegninger, egenskaper og mengder for vegger, tak, dekker og andre elementer i modellen din.
Å vite om hvordan prioritering stilles inn og virker, når man benytter eksisterende eller lager nye materialer, er essensielt for å kunne lykkes med å effektivt lage gode tegninger og korrekte modeller.

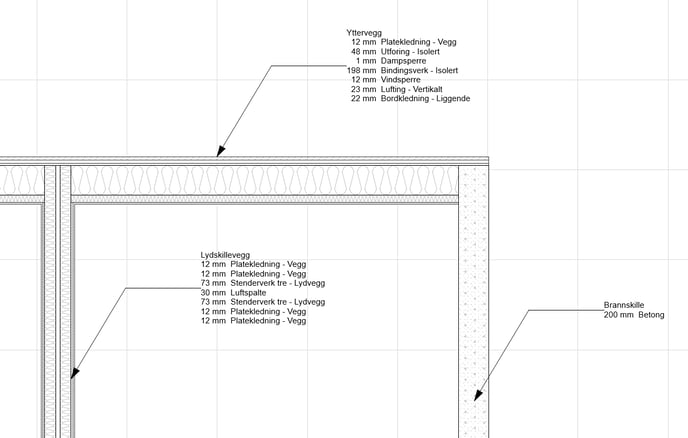

I eksemplet under, har vi brukt vegg-favoritter fra den norske malen, disse er ferdig stilt inn med materialer som har prioriteringer.
For å enklest åpne innstilingene for "Building Materials" går du til nedre "Toolbar" på skjermen din. Man kan også gå via "Options" menyen i toppen og velge "Element Attributes" og "Building Materials" der.
Da kommer innspillingsboksen for Building Material opp

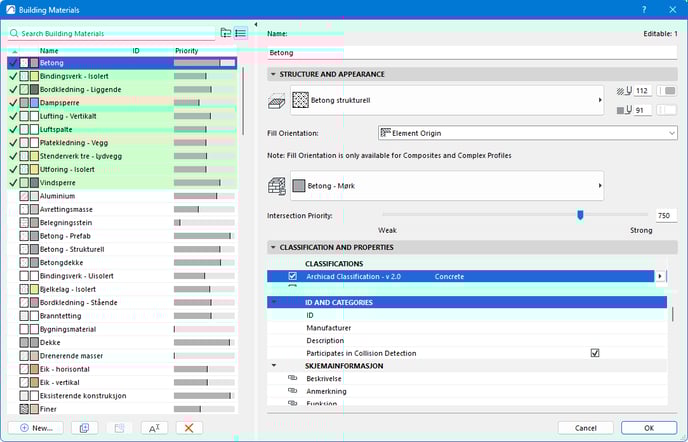

Ved å ha markert veggene i eksemplet før vi åpnet "Material Settings", kan vi se hvilken prioritet de enkelte har ved å klikke på de enkelte. Ved å velge "Betong" ser vi at den har tallet 750. Størst tall er sterkest i denne sammenhengen.

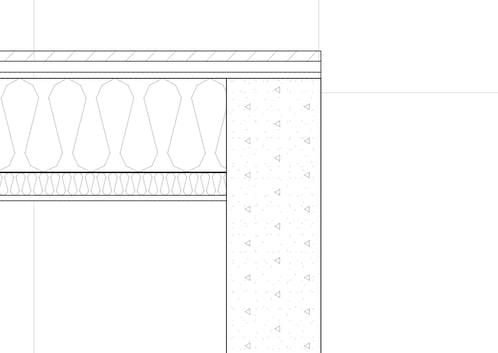

Vindsperren i eksemplet over er satt til 751, det betyr at betongen med 750 da stopper automatisk ved dette sjiktet som vist over. Ønsker man at Betong skal bryte sjiktet kan man da sette betong til ett høyere tall.
NB! det vil da påvirke alle konstruksjoner som benytter dette materialet. Om det ikke er ønskelig kan man f.ek.s lage kopier som heter f.eks. "Betong brannvegg", "Betong bærende", "Betong dekke" med ønsket prioritet etc.

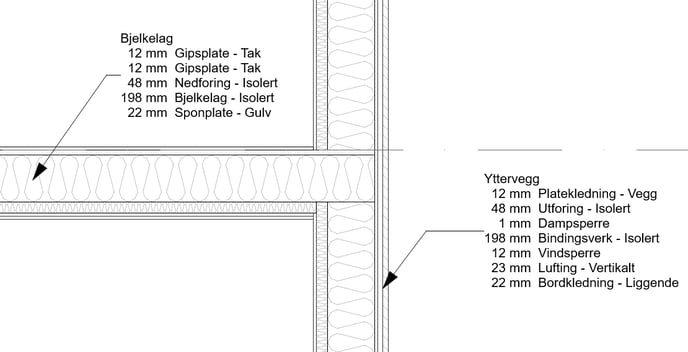

I snittet over ser man eksempel på at vi ikke benytter kun ett materiale for isolasjon , men har opprettet "Bjelkelag Isolert", "Nedforing Isolert", "Utforing Isolert" og Bindingsverk Isolert"", dette er gjort fordi man da kan styre den enkeltes prioritert på en så god måte at man får automatisk detaljerte tegninger og korrekte mengder.

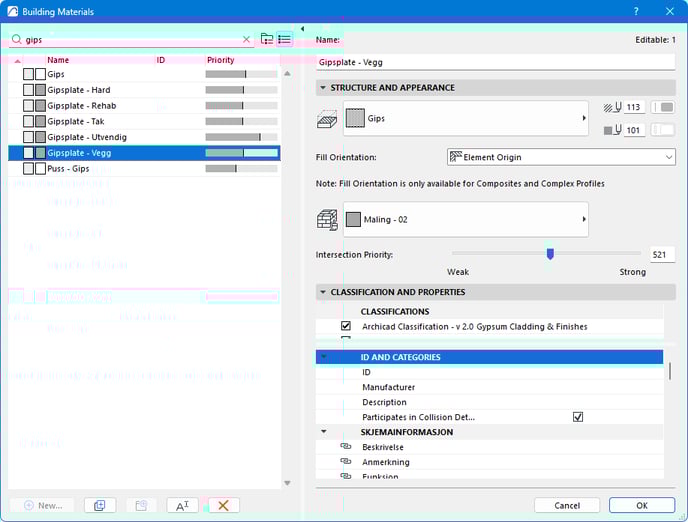

Det samme ser du her for gips, som jo typisk benyttes mange steder men ønskes å ha forskjellig prioritet

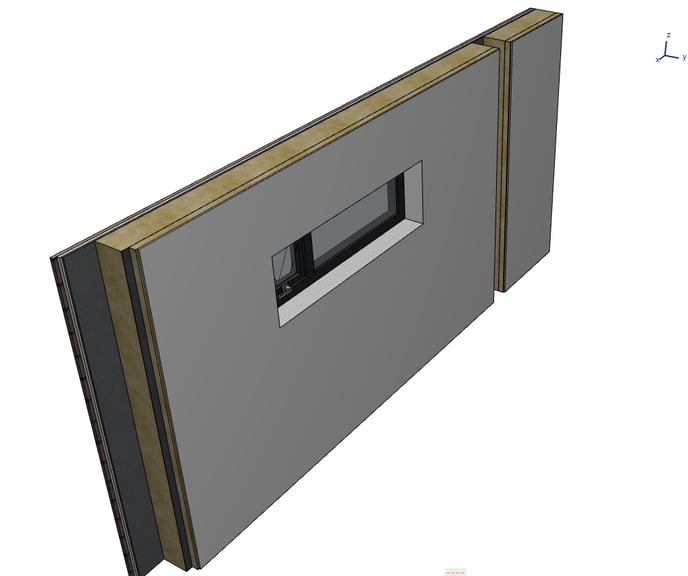

Ser man på en enkelt vegg i 3D, er det tydelig hvordan prioriteringen fungerer.
Tips!

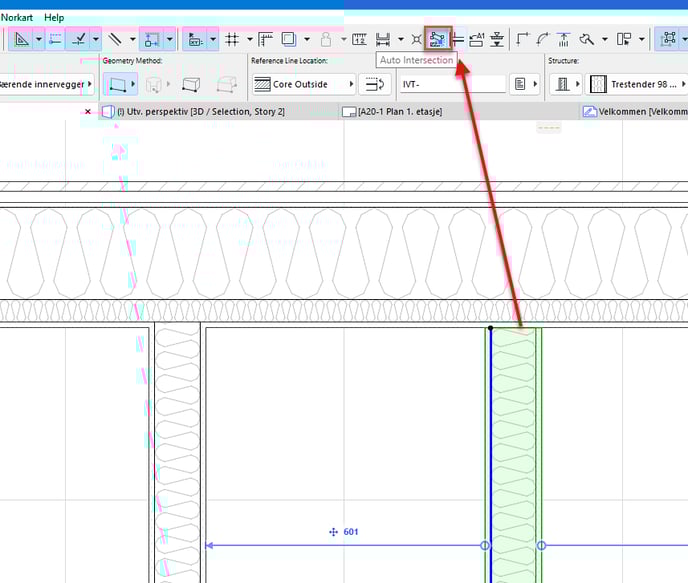

Vil du hindre noe å kutte/smelte i hverandre når du tegner, kan man enkelt slå av "Auto Intersection" Husk å slå på igjen, når du vil at det skal kutte! Man kan også benytte lag til å hindre uønsket kutting/sammensmelting.
