LVIS-mallinnus Archicadilla ja MEP Designerilla

Monissa projekteissa talotekniikka mallinnetaan erillisessä tiedostossa, ja törmäyksiä jäljitetään erillisillä ohjelmistoilla PDF- ja IFC-tiedostoista sekä kuvakaappauksista. Parempikin tapa on olemassa. Archicad tarjoaa kaksi reittiä. Voit käsitellä talotekniikkaa arkkitehtimallissa vakiotyökaluilla vaihtamalla työympäristöprofiilia. Toinen vaihtoehto on, että LVI- ja sähkösuunnittelijat mallintavat suoraan samaan malliin MEP Designerilla.

Vaihtoehto 1: Talotekniikka Archicadin vakiotyökaluilla

Jos talotekniikan konsultti suunnittelee toisella ohjelmalla, on arkkitehdin tehtävä lähinnä vastaanottaa se, sovittaa se yhteen ja varata sille tilaa. Archicad hoitaa tämän ilman lisäosia.

1. Tuo konsultin malli IFC-muodossa. Linkitä IFC-tiedosto viitteenä eli hotlinkkinä, älä liitä sitä omaan malliisi. Käytä Tiimi-projekteissa linkitettyjä kirjastoja ja BIMcloud-kirjastojenhallintaa, jolloin Vie & Hae siirtää vain muutokset.
2. Kohdista koordinaatit. Käytä Mittauspiste eli Survey Point -ominaisuutta ja sopikaa yhteisestä kohdistuspisteestä ajoissa. Muuten talotekniikkamalli päätyy väärään paikkaan, ja jokainen törmäystarkastelun tulos johtaa harhaan.
3. Varaa tilaa. Piirrä hormit, alakatot ja tekniikkavyöhykkeet Seinä-, Laatta- ja Muunne-työkaluilla tai yksinkertaisilla kirjasto-objekteilla. Tällä pääsee pitkälle suunnittelun alkuvaiheissa.
4. Tee reiät. Käytä Aukko-työkalua (Opening) tai komentoa Yhdistä > Luo aukot valinnasta... Leikkaa aukot kohtiin, joissa kanavat ja putket kulkevat seinien ja laattojen läpi.
5. Liity arkkitehtimalliin. Avaa arkkitehdin Archicad-malli tai käytä sitä referenssinä, tai työskentele samassa Teamwork-projektissa. Jos arkkitehti käyttää toista ohjelmaa, tuo IFC-tiedosto viittenä. Sinä lisäät talotekniikan eikä rakennusta tarvitse mallintaa uudelleen.
6. Mallinna talotekniikka. Kanavat, putket ja kaapelireitit piirretään 3D:nä parametrisilla objekteilla, jotka mukautuvat mallin muuttuessa. Vesi ja viemäri, ilmanvaihto, lämmitys, jäähdytys ja sähkö ovat kaikki samassa paikassa. Ilmavirrat, vesijärjestelmät ja virtausnopeudet lasketaan mallissa ja kanavat ja putket voidaan mitoittaa automaattisesti.
7. Tuota suunnitelma-aineisto. Pohjapiirustukset, leikkaukset, määrälaskennat ja laiteluettelot saadaan suoraan mallista. Malli viedään IFC 4.3- ja BCF-muotoihin.

HUOMAA! Vakiotyökaluilla talotekniikasta tulee yleensä ”pelkkää geometriaa”, jossa ei ole järjestelmiä, virtauksia eikä liitoksia. Se riittää yhteensovitukseen, mutta ei järjestelmien suunnitteluun.

Vaihtoehto 2: Talotekniikan suunnittelu MEP Designerilla

MEP Designer on Graphisoftin BIM-työkalu LVI- ja sähkösuunnitteluun. Sen aiempi nimi oli MEP Modeler. Se on Archicad-alustaan perustuva, erillisenä ohjelmistona toimiva suunnitteluympäristö. Sen optimoidussa käyttöliittymässä on työkalut kanaville, putkille ja kaapelihyllyille. Työ etenee kolmessa vaiheessa:

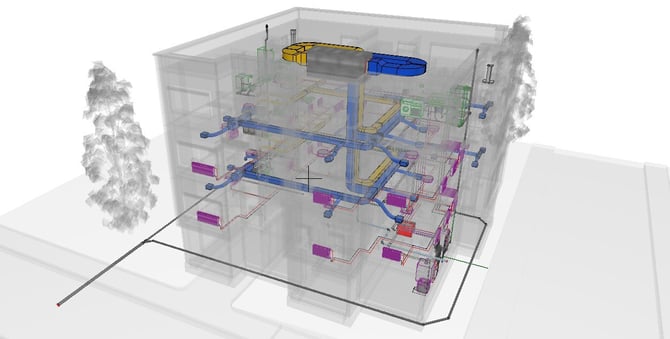

Kuvateksti: Ilmanvaihto, putkistot ja sähkö samassa mallissa arkkitehtuurin kanssa.

1. Liity arkkitehtimalliin. Avaa arkkitehdin Archicad-malli tai käytä sitä viitteenä, tai työskentele samassa Tiimiprojektissa. Jos arkkitehti käyttää toista ohjelmaa, linkitä IFC-tiedosto viitteenä. Sinä lisäät talotekniikan eikä rakennusta tarvitse mallintaa uudelleen.
2. Mallinna talotekniikka. Kanavat, putket ja kaapelireitit piirretään 3D:nä parametrisilla objekteilla, jotka mukautuvat mallin muuttuessa. Vesi ja viemäri, ilmanvaihto, lämmitys, jäähdytys ja sähkö ovat kaikki samassa paikassa. Ilmavirrat, vesijärjestelmät ja virtausnopeudet lasketaan mallissa, ja kanavat ja putket voidaan mitoittaa automaattisesti.
3. Tuota suunnitelma-aineisto. Pohjapiirustukset, leikkaukset, määrälaskennat ja laiteluettelot saadaan suoraan mallista. Vie malli IFC 4.3- ja BCF-muotoihin.

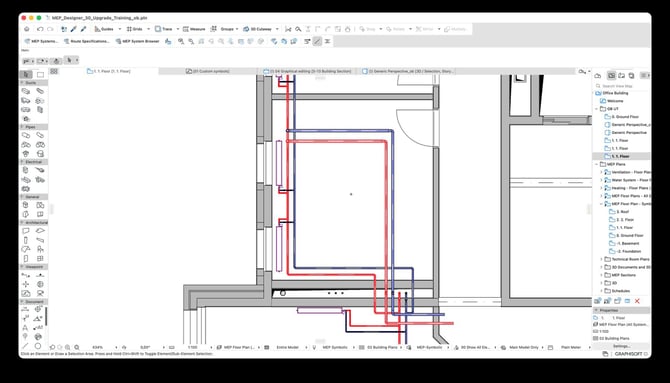

Kuvateksti: Pohjapiirustukset tuotetaan suoraan talotekniikkamallista.

Kirjastoa voi laajentaa omilla talotekniikkaosilla sekä 2D- ja 3D-symboleilla toimistonne standardien mukaisesti. MEP Designer toimii sekä macOS- että Windows-käyttöjärjestelmässä, mikä on talotekniikkaohjelmissa harvinaista.

Vinkki: MEP Designer sopii erityisen hyvin, kun muutama LVI-suunnittelija tekee tiivistä yhteistyötä arkkitehtitoimiston kanssa, joka jo käyttää Archicadia. Silloin kaikki voivat työskennellä samassa mallissa ensimmäisestä päivästä lähtien.

Kumpi lähestymistapa sopii sinulle?

MEP Designer sisältyy tällä hetkellä Archicad Collaborate -tilaukseen. Suomeksi lokalisoitu versio on tulossa. Jos haluat kokeilla MEP Designeria, ota yhteyttä, niin autamme sinut alkuun.

Nordic BIM Group auttaa käyttöönotossa suomalaisten standardien mukaisesti sekä koulutuksella ja tuella. Keskustele asiantuntijan kanssa tai katso kaikki tulevat kurssit.
