IFC export, möjlighet att beräkna varje skikt i en komposit

ELEMENT SOM RITAS UT MED KOMPOSITER KAN EXPORTERAS SOM IFC FÖR MER DETALJERAD BERÄKNING I T EX SOLIBRI, DÅ MAN FÅR MÖJLIGHETEN ATT BERÄKNA VARJE SPECIFIKT SKIKT I ELEMENTEN.

Optimalt är att ha en dedikerad IFC-translator som används när den typen av export efterfrågas. Det är även rekommenderat att uppdatera sina startfiler så inställningarna är klara när exporten efterfrågas.

Börja med att starta ett nytt projekt och rita ut en vald kompositvägg t ex "y-vägg, sandwich" som första test.

Classifications

Först måste vi skapa nya klassificeringar för att kunna skilja på olika kärnelement i kompositerna.


 Building Materials

För att underlätta IFC-exporten ska Building Materials för de specifika skikten skapas med korrekt klassificering. Det är viktigt att alla delar som ingår i en komposit klassificeras antingen som structural wall eller som som annan komponent istället för materialklassificering.

När alla Building Materials är färdiginställda får man inte glömma att uppdatera kompositerna så de har de nya Building Materials som skapats.

IFC Translator

För IFC export görs en dedikerad IFC-translator.
Skapa en kopia av ”Exakt Geometri Export (BIP)” och döp om den.

Ändra följande i den nya translatorn:

Model View Definition: (Coordination View (Surface Geometry)

Model Filter: All 3D elements (Coordination View (Surface Geometry

Type Mapping: Structural walls skall exporteras som ifcWall, samma gäller för slab och roof. De andra skikten skall exporteras som ifcCovering


Geometry Conversion: Optimized for CostX
Uppdatera ”Optimized for CostX" så ”Split Complex Elements into parts” är aktiv.

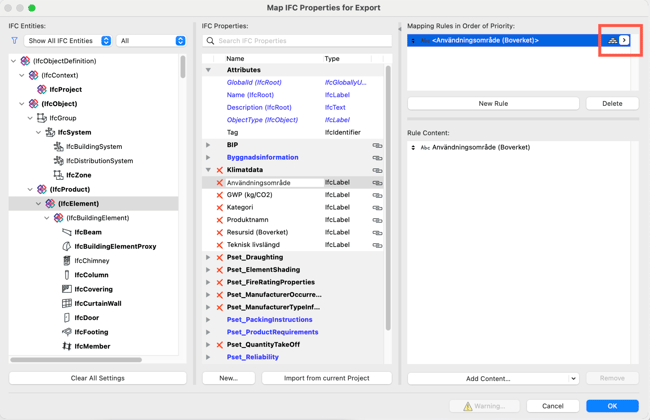

Property Mapping: Metadata, som varje skikts klimatdata eller annan information, som skall finnas på de specifika skikten måste mappas så att önskad metadata exporteras till skikten ”For Element Components only”.

Säkerställ att de nya inställningarna fungerar i den uppdaterade startfilen och kontrollerar resultatet med skapade kompositer - innan det appliceras på skarpa projekt.

När man exporterat som IFC kontrolleras modellen därefter i Solibri.

Vid kontrollen skall man se väggelementet, och det ska även visa skikten som ingår i elementet med önskad metadata för varje skikt.


 Med hjälp av denna typen av export är det möjligt att skapa Information Takeoff i Solibri som kan användas för tex kostnadsberäkning i kalkylblad.


Desto mer specifik metadata som appliceras på skikten gör att det blir lättare att strukturera och ta ut informationen i Solibri.

IFC 4 och 4.3

För export till IFC4 skapa en kopia av den translator som skapades för 2x3.
Ändra IFC schema och Model View Definition.
Uppdatera Type Mapping för IFC4 på samma sätt som tidigare för IFC 2x3.

För export till IFC 4x3 skapa kopia av Translatorn IFC4.
Ändra IFC Schema till IFC 4x3.
Då denna IFC fortfarande inte är certifierad finns det inga specifika Model View Definition så då blir en kopia på std. Reference View.
