Underlag & Bilder

Attach X-ref

Det er kun kart som skal hentes inn med X-ref metoden, bruk da Overlay-valget under import.

Valget Overlay gjør at Archicad ikke søker etter andre filer som evt. AutoCAD-brukeren har linket inn i sin DWG-fil. Pass på at plasseringen på filene er på en felles server alle brukere i prosjektet har tilgang til. Dersom Archicad ikke finner filen vil den bruke tid på å søke etter den.

Drawing Tool

For alle andre underlag anbefaler vi å bruke Drawing Tool for å hente/linke inn DWG-filer. Dette gjør filen og prosjektet m ye lettere og mer håndterbart enn ved bruk av Xref-metoden.

Pass på hvilken Update type som velges når tegningen settes inn. Auto brukes dersom det er en fil som vil ha mange endringer og nye filversjoner underveis i prosjektet. Manual brukes om det sjeldent eller aldri vil være endringer på filen. Er det bildefiler som ikke skal oppdateres anbefaler vi Figure Tool som nevnes under her.

Ved å sette på Use Drawing’s Internal origin as anchor sikrer du deg at den bruker filens origo som anker. Klikk med markøren i origo når du plasserer ut filen for å få riktig plassering med denne haken på. NB! Markøren vil se ut til å hoppe til siden, det er normalt og ikke en feil.

Lagene kan styres under Embedded Layers funksjonen. De legges ikke inn i Archicad filens lagstruktur og sparer derfor filen for flere antall lag.

Figure Tool

Mange bruker bildefiler i tittelfelt og layout uten å tenke på filformat eller størrelse. Dette kan føre til svært stor økning i størrelsen på Archicad- filen.

Bilder/logoer som kun skal brukes til tegningsproduksjon og som plottes, printes eller lagres til PDF, bør være i JPG-format og maksimum 150-250 dpi. Logoer som man får fra reklamebyråer etc. kommer som regel i TIFF- format. Dette er et ikke-komprimerbart format, og ved å benytte disse i Archicadøker størrelsen lik det antall ganger det er satt inn. For eksempel en logo i TIFF-format på 2 MB satt ut på 10 forskjellige Masters gir 20 MB økning i Archicad-filens størrelse!

Bruk Figure Tool, ikke Drawing Tool, til bilder som settes ut i tegning eller layout. De fleste bilder man har satt ut på en Layout trenger ikke å være en linket fil og man slipper unødig rot med målestokk på Layout.

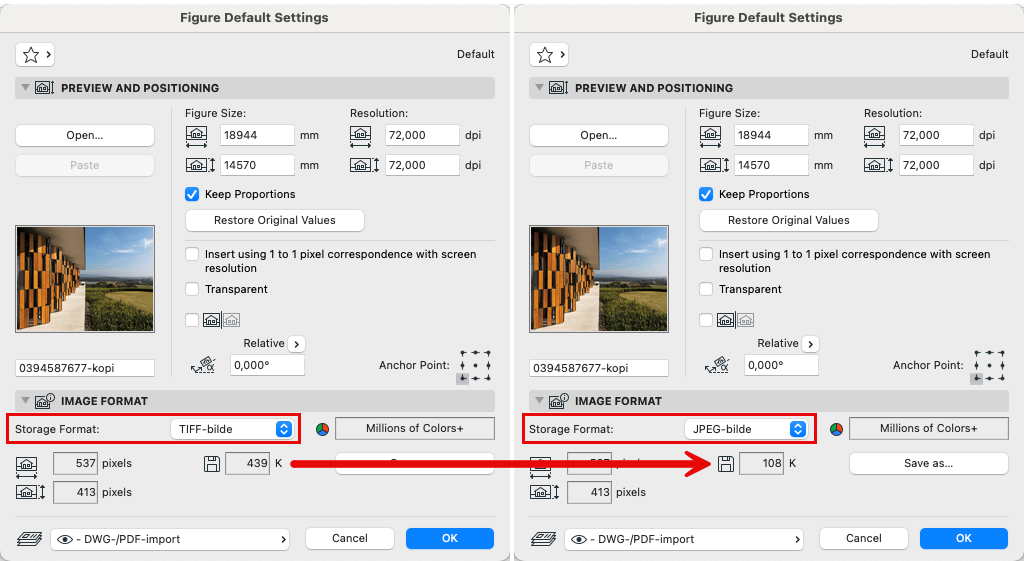

Eksempel:

Med Figure Tool kan man lagre filen direkte til andre formater. I

eksemplet minker TIFF-filen fra 1,2 MB til kun 230 kb. Med mange bilder og logoer benyttet i Archicad-filer, gir dette en stor effekt på filstørrelsen. 5
