Terreng og høyder i forhold til etasjer

Om man ikke allerede har det i filen, bør man opprette en hav-etasje som ligger på høyde 0.

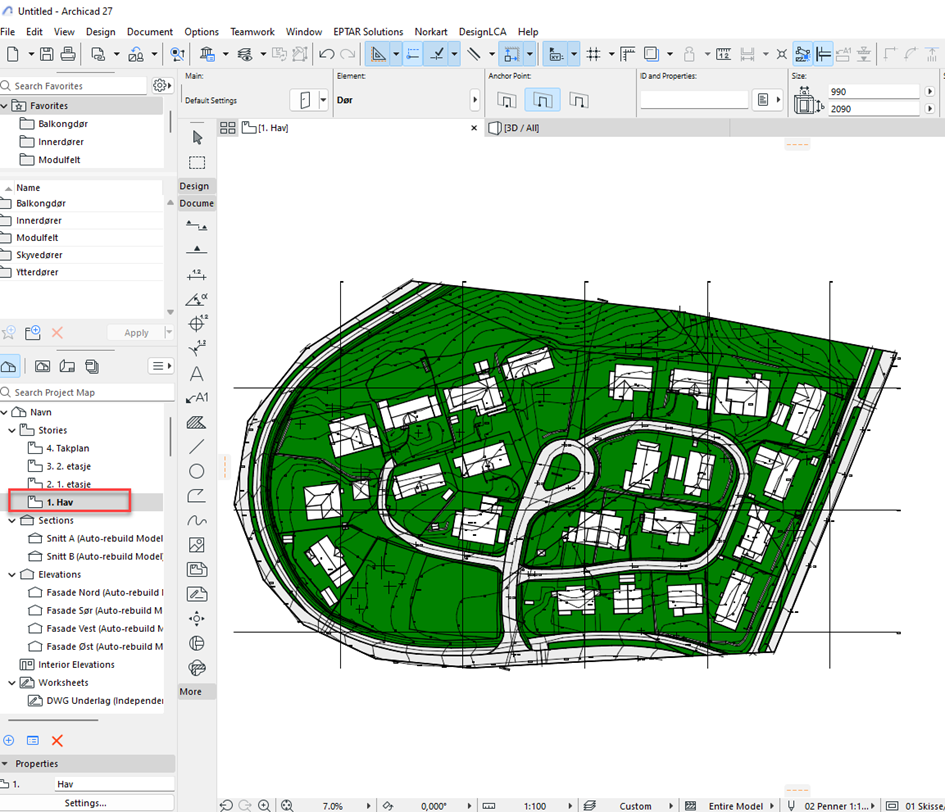

I eksemplet over stod vi på hav-etasjen når terrenget ble skapt med NORKART Add-on for Archicad.

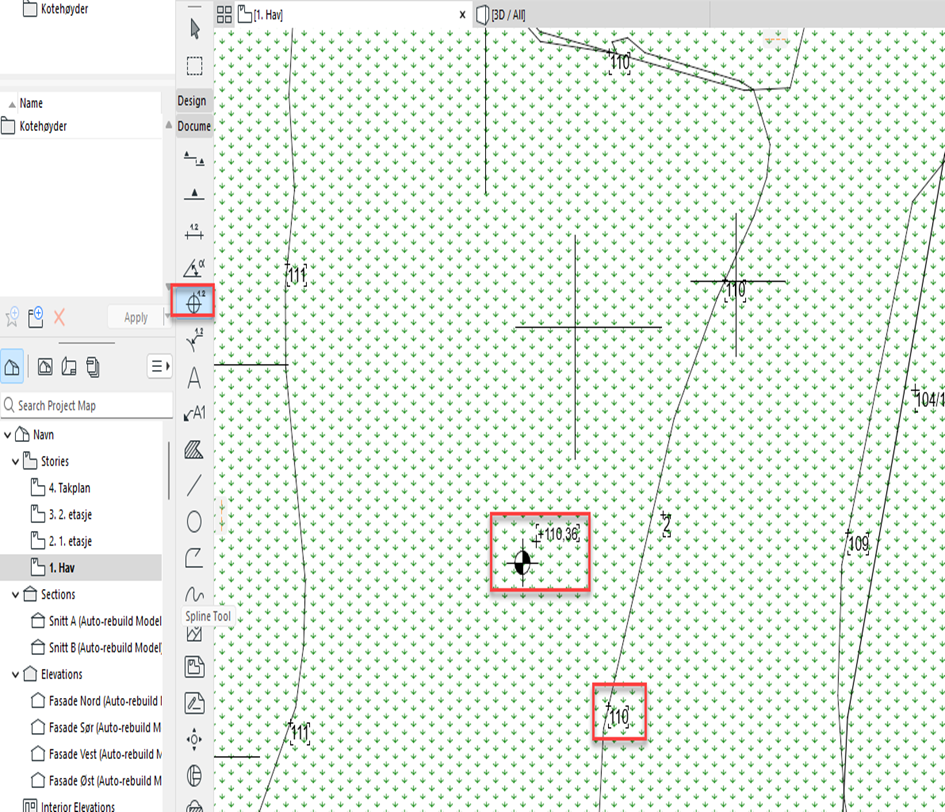

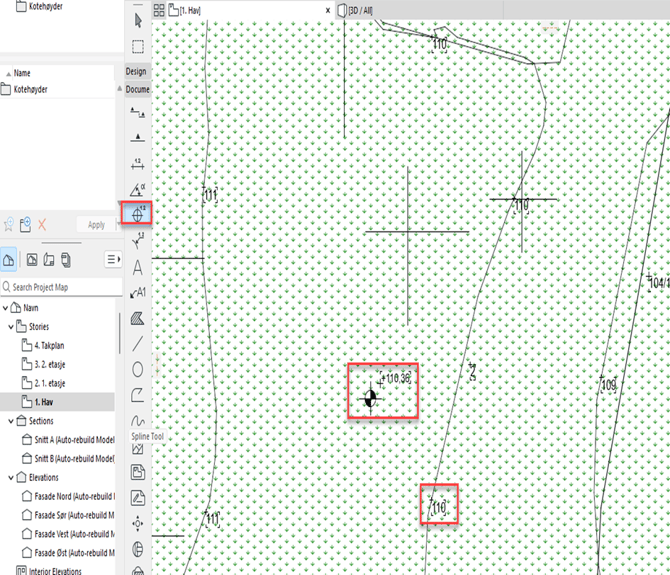

Finn ut hvilken høyde 1. etasjen på bygget ditt skal ha (evt. kan dette være også fundament, underetasje eller parkeringskjeller etc.). Benytt "Level Dimension Tool" om du vil måle høyden på aktuelle steder på tomteområdet.

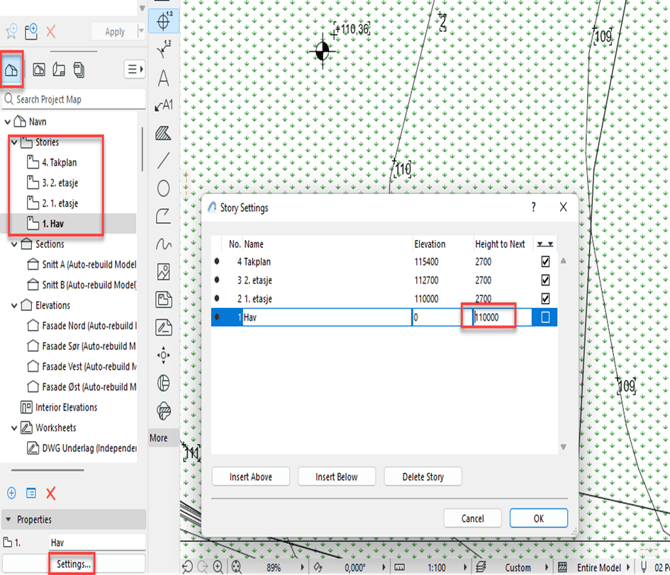

Åpne "Story Settings" og skriv inn hvilken høyde hav-etasjen skal ha på "Height to Next". I eksempelet skal det være 110 meter, så her skriver vi inn 110 000 da vi jobber i mm.

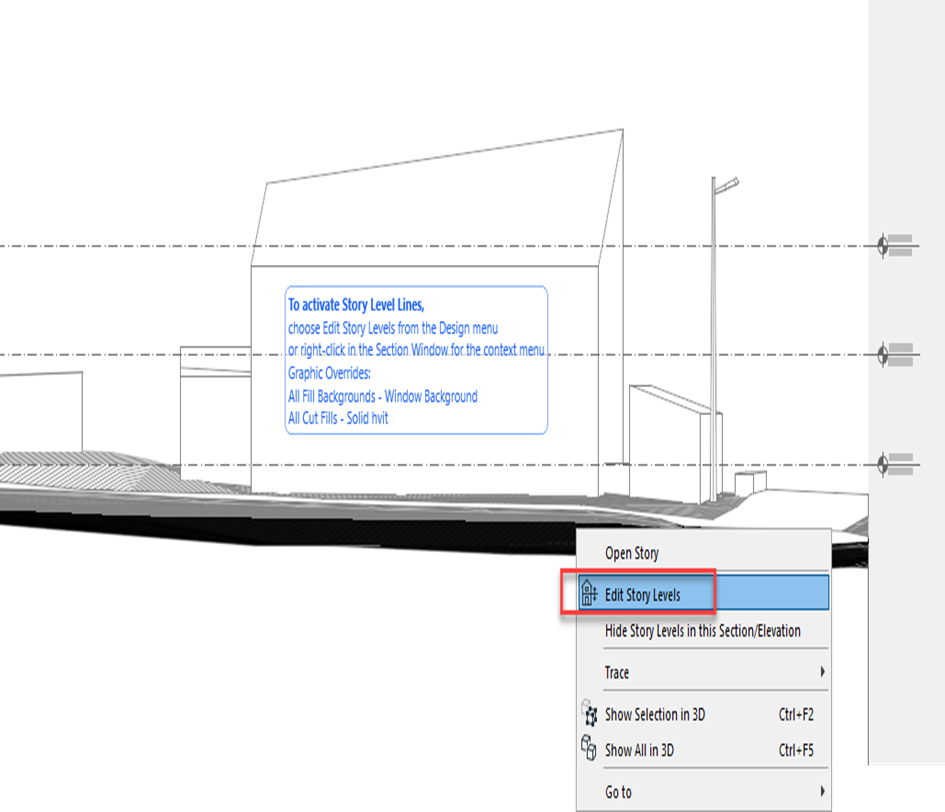

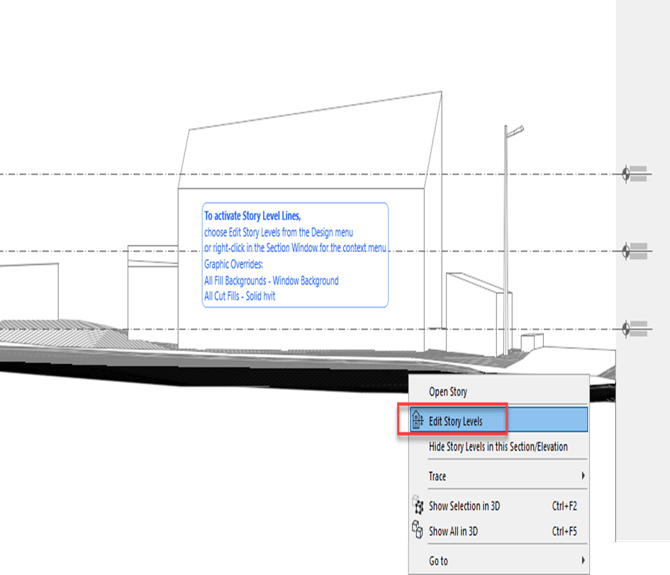

Det kan være at man må justere høyde over havet etter at man har startet å tegne, eller at man legger inn en ny etasje slik som f.eks. fundament . Et godt tips kan da være å gjøre dette direkte i et snitt, ved å stå med musepekeren på høydelinjen for etasjen og høyreklikk, velg så "Edit Story Levels".

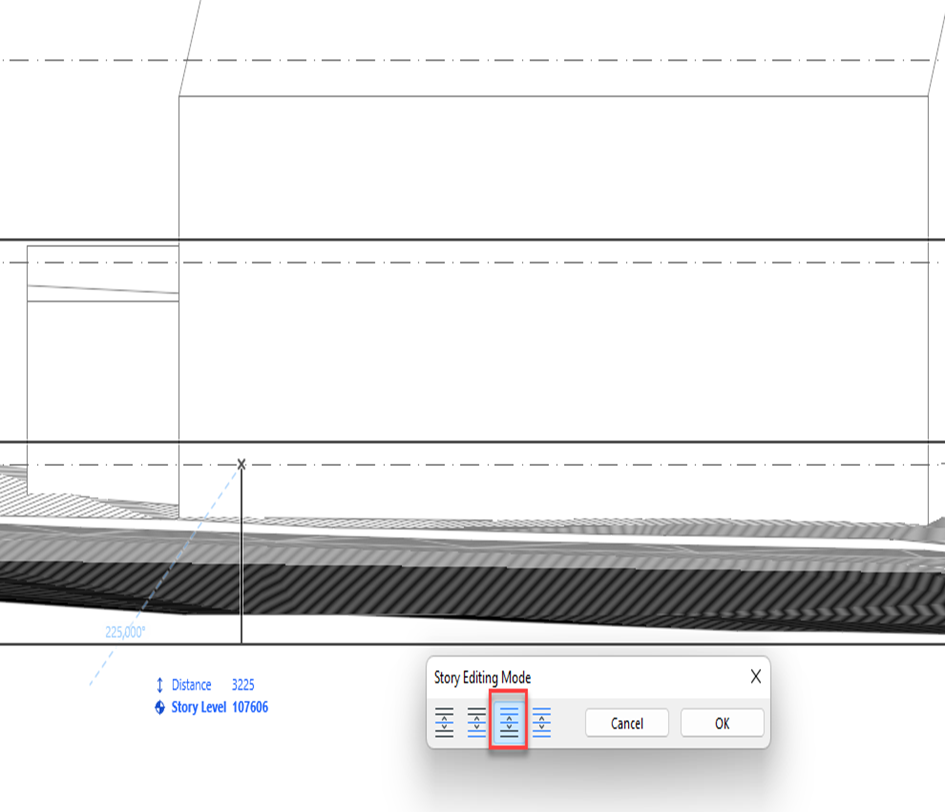

Velg så den høydelinjen for etasjen du vil som utgangspunkt endre på og metode for hvilke andre etasjer som skal bli berørt av dette.

NB! Ikke klikk på OK før du har gjort alle endringene ferdig. Vær også oppmerksom på at man ikke kan angre på dette etterpå, så det er lurt å ta en "Save" om man skulle ha behov for å gå tilbake.
