      Surfaces (Overflater)

      Hvordan legge til farger og teksturer?

      I Archicad ligger det allerede en del farger og teksturer inne, men du kan også legge til egne om du ønsker det. Surface finner du på nedre verktøylinje:



      Surface kan du bruke på alt av vegger, gulv, tak, vinduer, dører, møbler osv. Om du går inn på innstillingene til de ulike elementene kan du velge hvilken overflate de skal ha. Overflatene vises i 3D, Section og Elevation og i PhotoRenderings.

      • Legg til ny farge

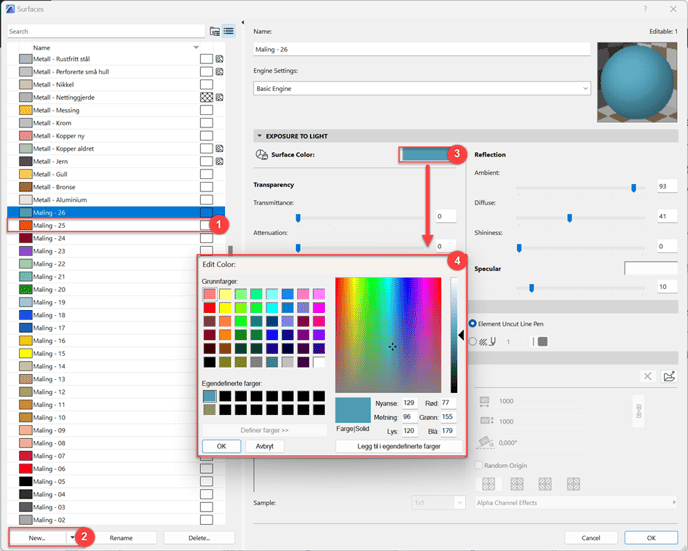

      Ønsker du å legge til en ny farge, kan du duplisere en av fargene som allerede ligger inne og lage en ny.  Gi den et nytt navn og under exposure to light trykker du deg inn på surface color. Her i fargevelgeren legger du til ny ønsket farge.

      • Legg til nytt bilde

      Om det ikke fins et ferdig BIM objekt av f.eks et gulv du ønsker å bruke, kan du bruke et bilde i stedet. Det vil si at du legger kun et bilde oppå et objekt, uten noe teknisk info. Ønsker du å ha med dette må du ta inn et BIM Objekt som inneholder den informasjonen du trenger.



      Slik går du frem for å legge til et bilde:

      Bruker du et sømløst bilde ungår du å få rutenett.

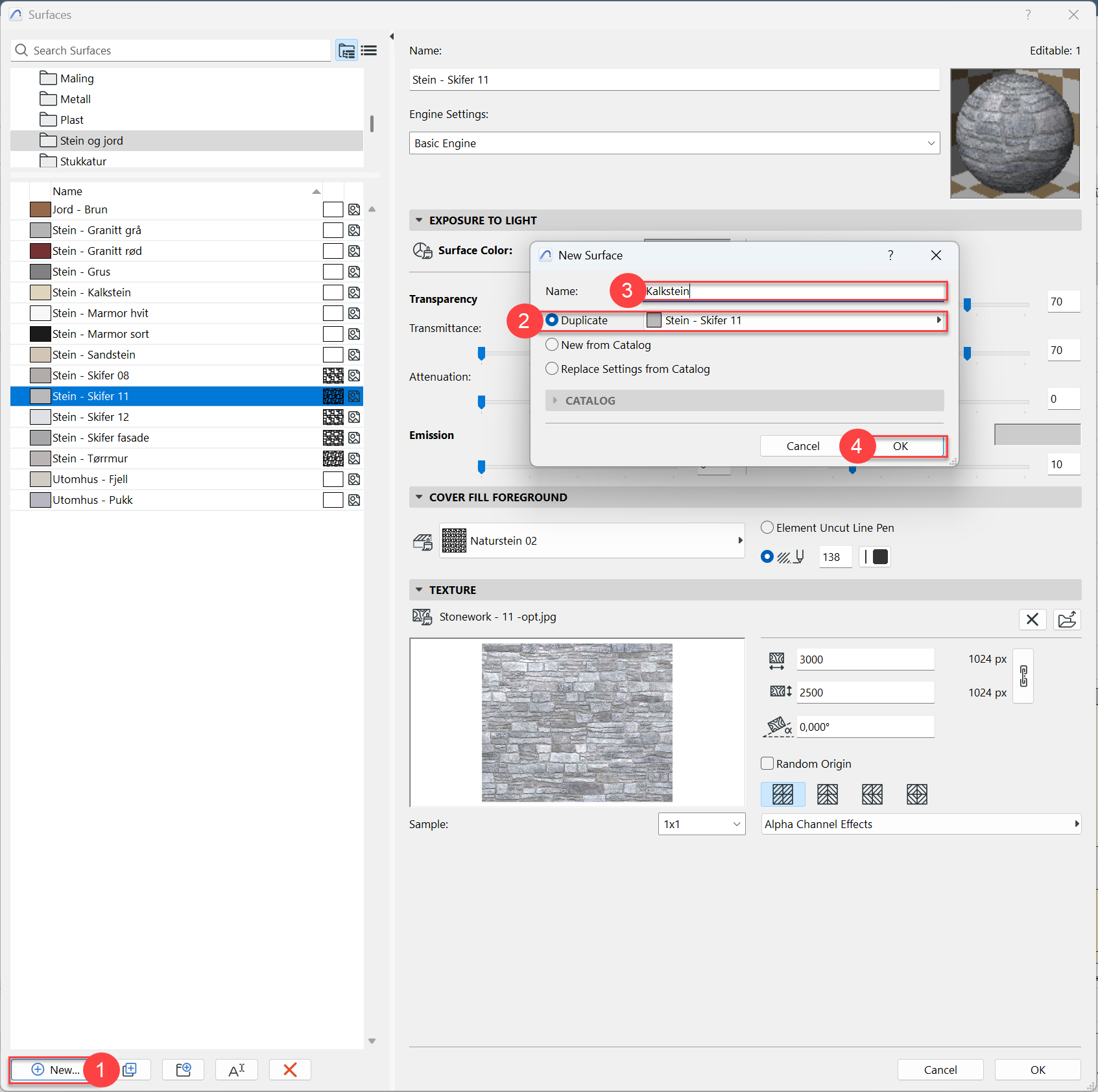

      • Åpne Surface
      • Trykk på New
      • Velg duplikat og hvilken du ønsker å ta duplikat av, (kan være lurt å velge noe som ligner på det du skal lage)
      • Skriv inn navn og OK

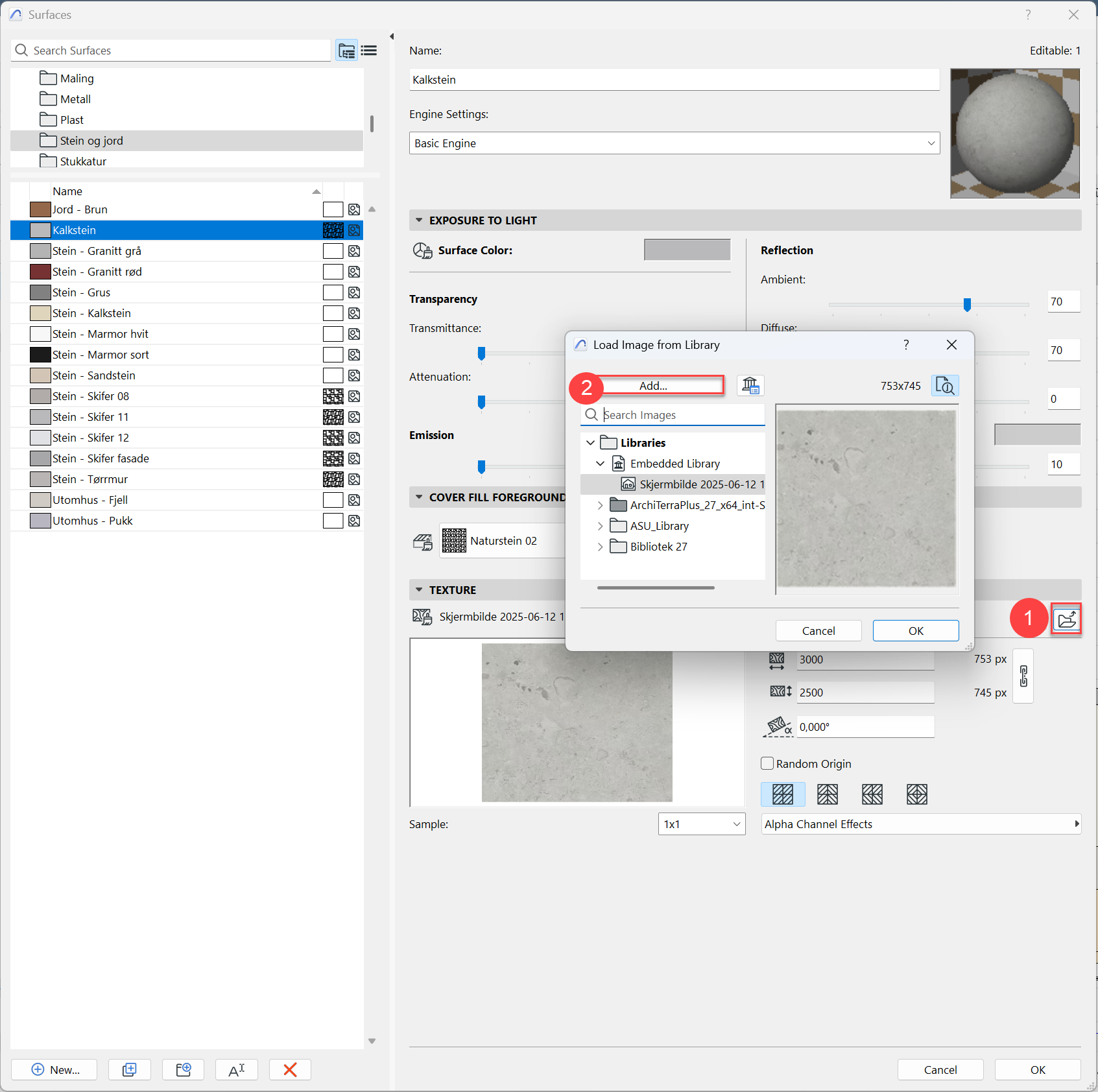

      • Trykk så på mappe ikonet under Texture
      •  Trykk på Add og finn igjen bildet på maskinen din

      • Under punktet cover fil foreground velger du hvilket mønster som kan vises i 2D.
      • Trykk ok og legg til materialet(surface) på et objekt.

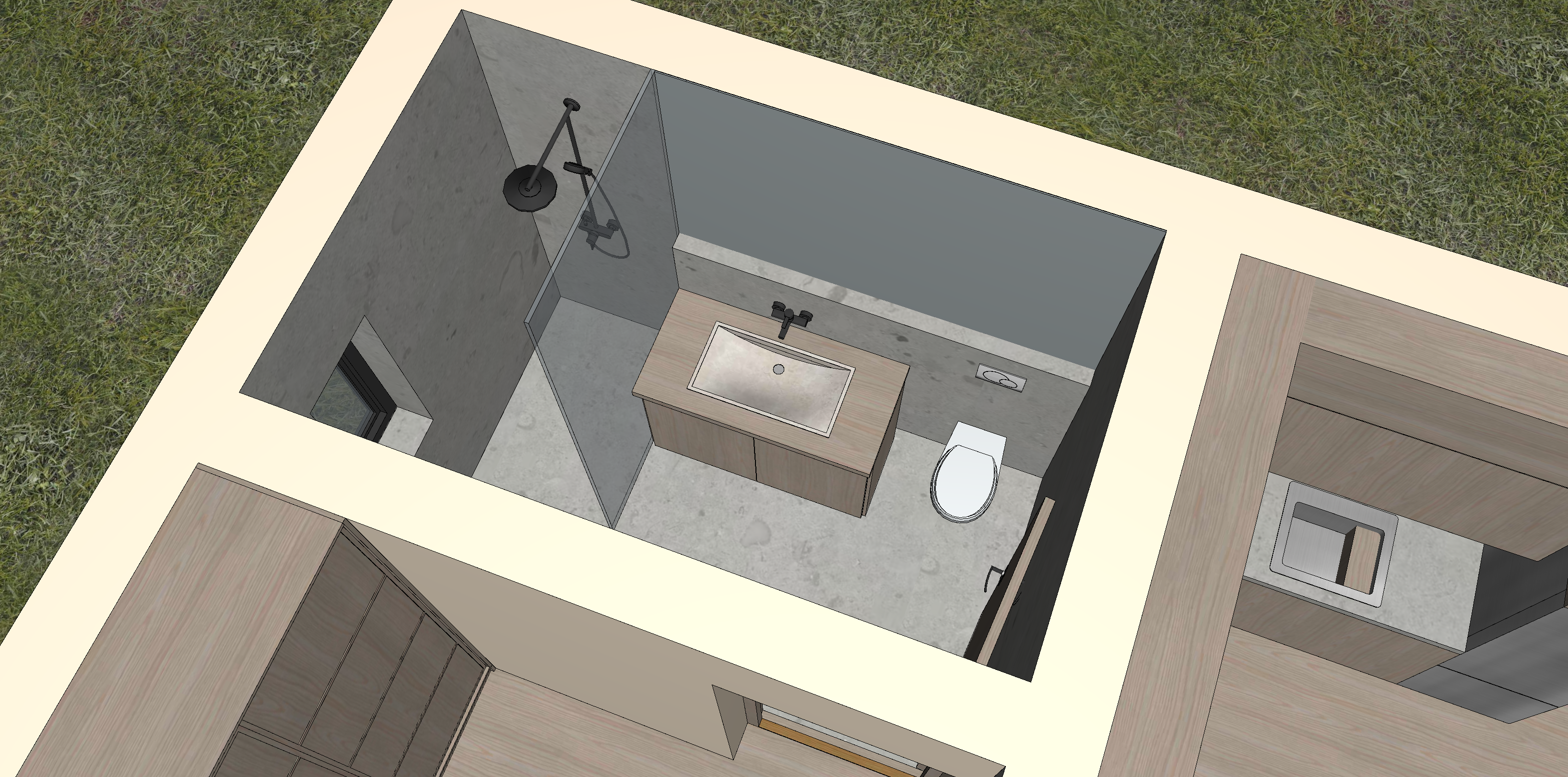

      Her har vi et eksempel hvor vi la kalkstein på baderom og benkeplate kjøkken

      OBS: Husk å oppdatere Cineware render

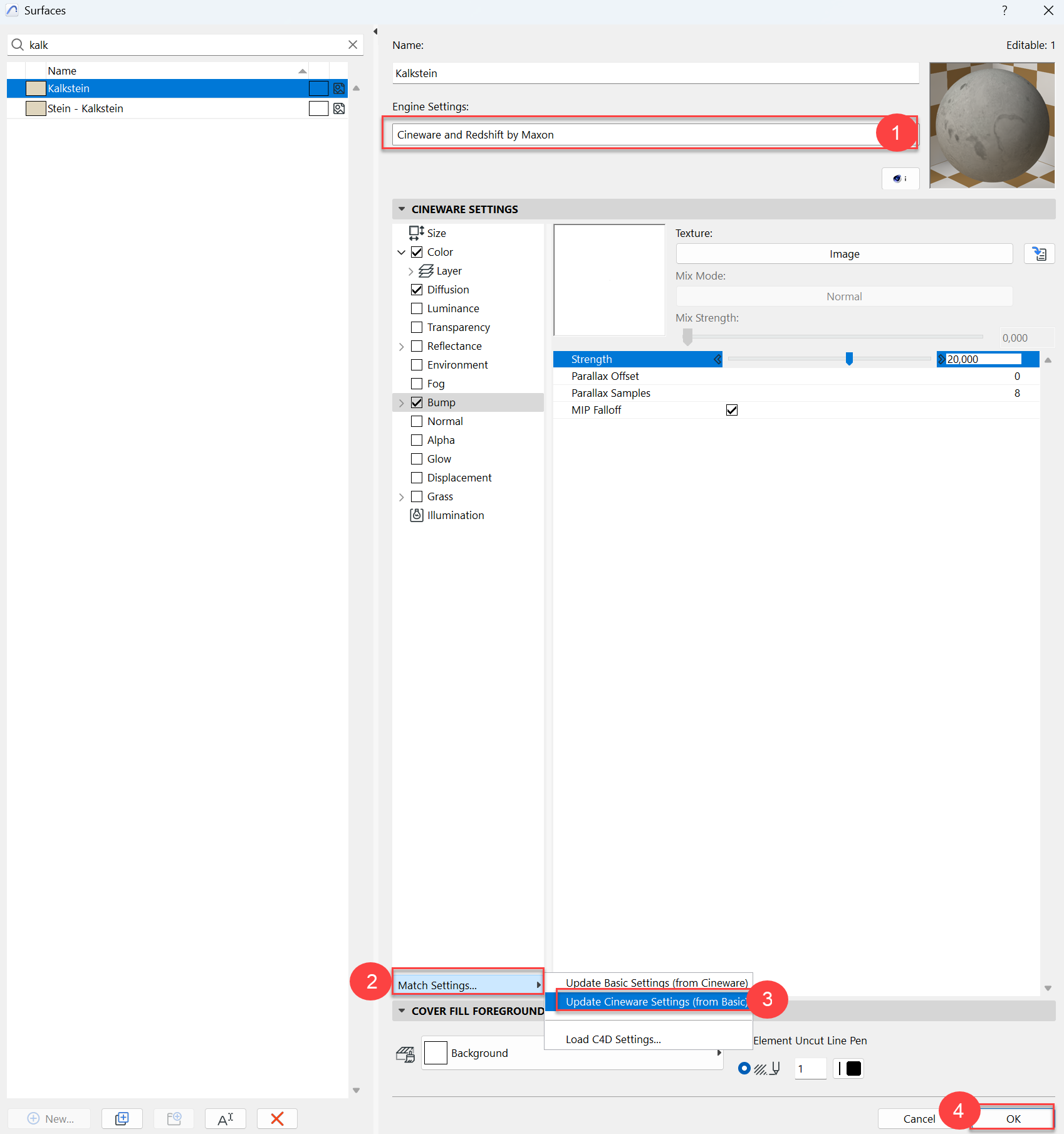

      For å få di samme innstillingene du har i 3Dviewet ditt i rendering, må du oppdatere "Cineware Settings".

      1. Under "Engine Settings" velger du "Cineware and Redshift by Maxom"
      2. Velg "Match Settings..." og så "Update Cineware Settings (from Basic)

      Hvis du Har gjort endringer i "Cineware and Redshift by Maxom" kan du oppdatere motsatt vei også, ved å bruke  "Update Basic Settings (from Cineware)

      Fargesett elementer i 3D view

      En raskere måte å fargesette din modell

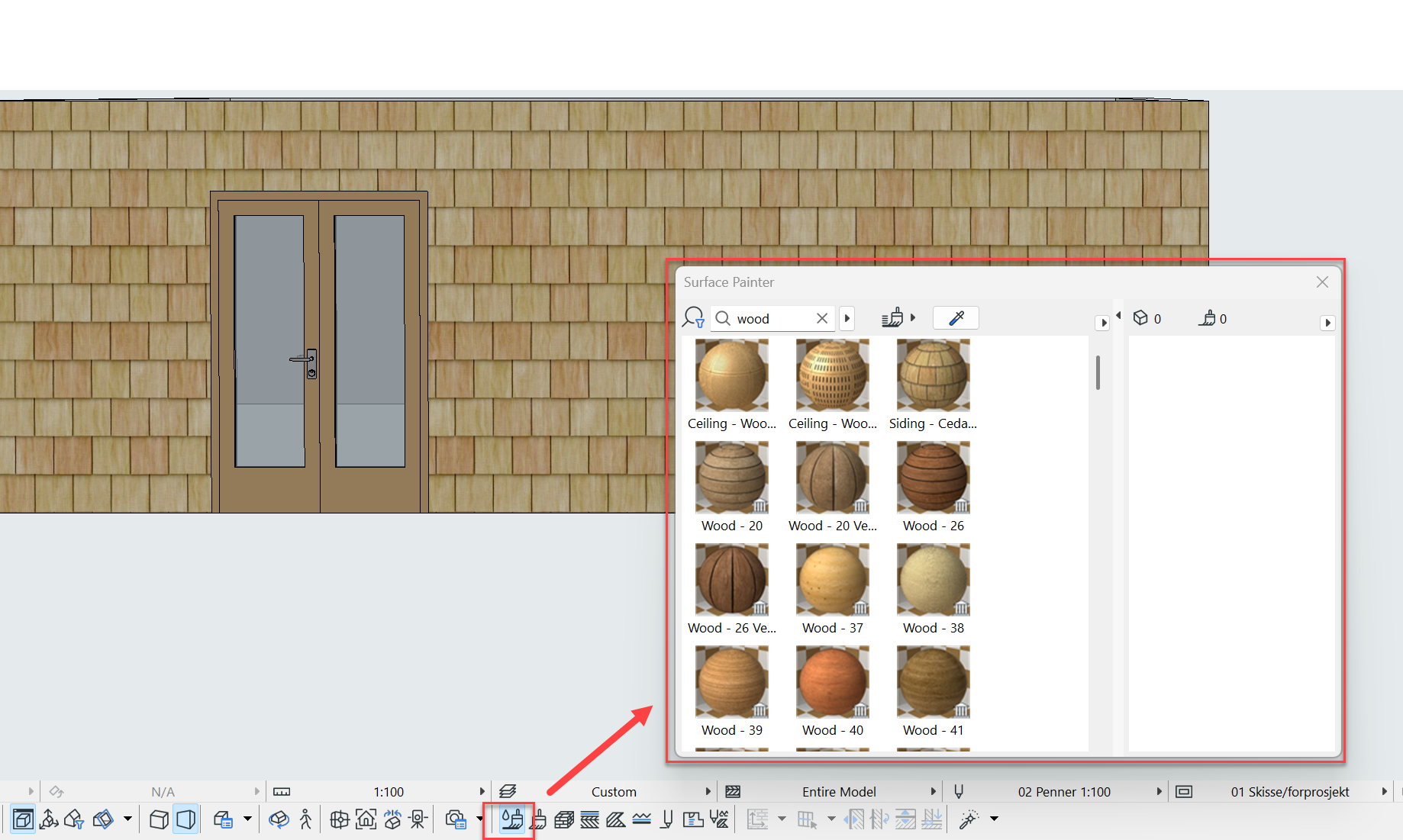

      På nedre verktøylinje har du et valg som heter Surface Painter. Dette er et supert verktøy hvor du i 3D kan teste deg frem med ulike farger og teksturer bare ved å klikke på fargen du vil teste og så på elementet.

      Legg til ferdig biblioteker

      Du kan lese mer om overflater her: Surfaces
