Skyggelegge plantegninger

Ved hjelp av funksjonen 3D Document, kan man blant annet lage plantegninger med skygger og mer.

1. Stå i plan-visning av den etasjen du vil ha en skyggelagt tegning av. Benytt en egnet lag-kombinasjon, Model View Options og Graphic Overrdide som passer for det du vil vise.

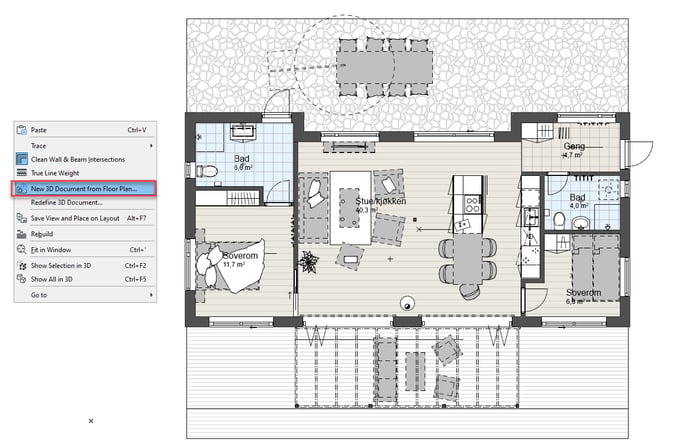

2. Ved å høyreklikker utenfor tegninger får du valget "New 3D Document from Floor Plan..."




3. Du velger nå navn på det 3D Document du skal lage

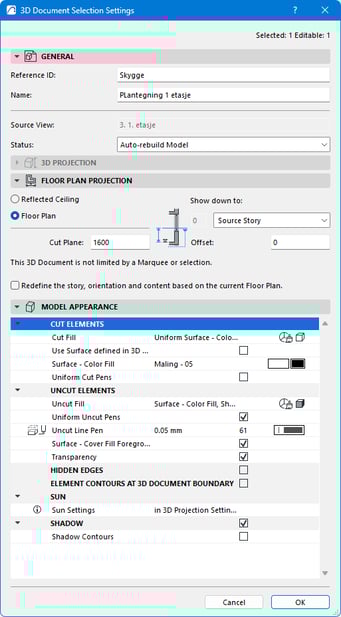

4. Det som kommer opp på skjermen, er avhengig av hva som er "Default" i verktøyet, som regel må man nå gå til "Project Map" og velge det man lagde og så  velge "3D Document Settings" for å stille inn ønskede effekter.




5. Still inn ønsket snitt-høyde i plan og hvordan man vil at farger og penner etc. skal fremstå.

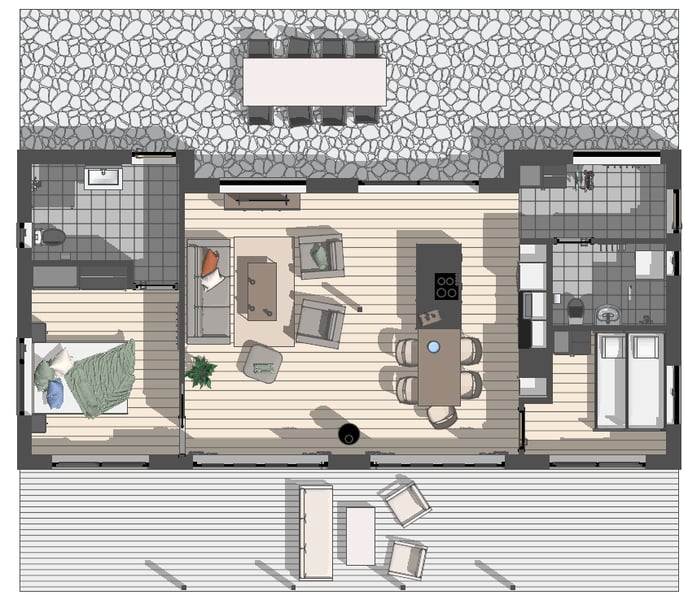

   Resultat ser nå slik ut. NB! om du vil endre på skyggeeffekten, gjøres dette i "3D Projection Setting" og man må så høyre-klikke og velge "Redefine 3D Document based on..."  som vist under.



Man kan også legge til fri tekst, tegne ved hjelp av 2D-verktøy eller sette ut romnavn ved hjelp av "Label Tool" etc.
