Revit-objekter (Families/RFA) i Archicad

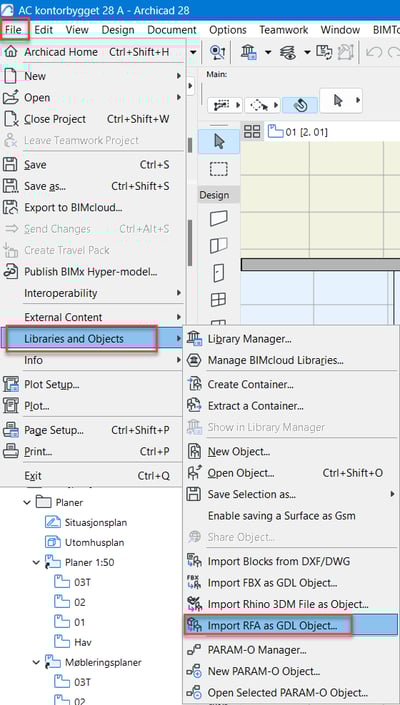

Archicad kan importere BIM-objekter fra Revit. Dette er spesielt nyttig når man har bruk for objekter beregnet for fag slik som ventilasjon og elektro, hvor Revit er mest utbredt.

RFA er filtypen som Revit benytter til sine Families (objekter). Hvis du ikke finner ønsket objekt fra en produsent som Archicad objekt, kan du importere dette i Revit eller andre formater også.

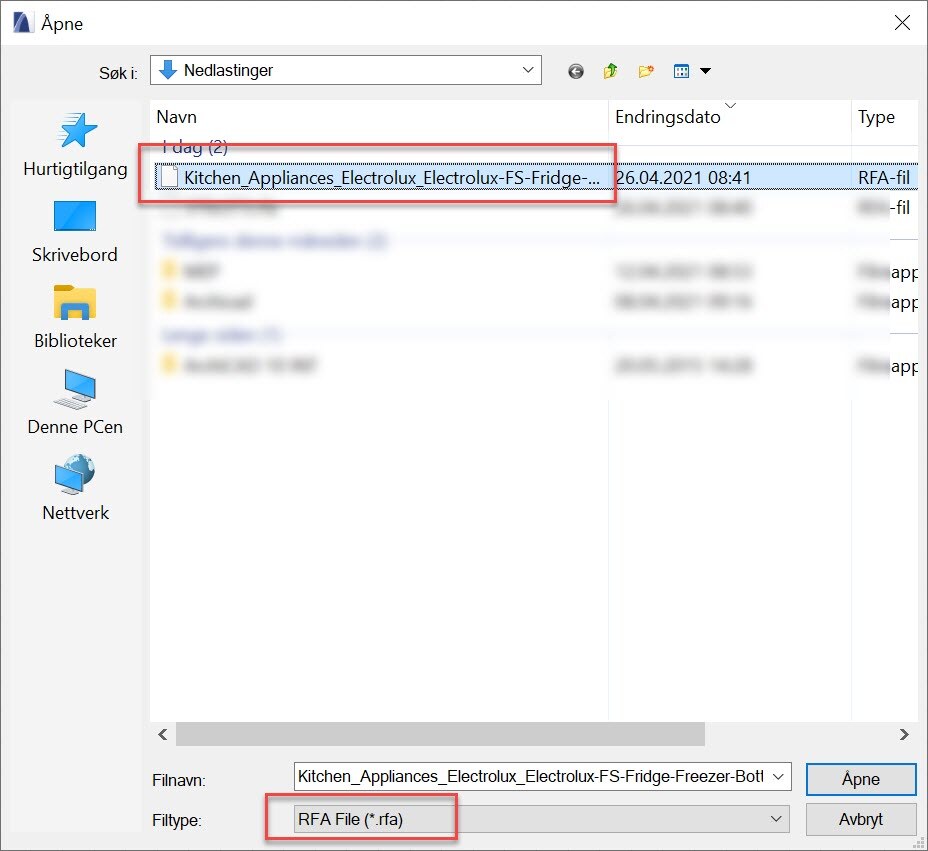

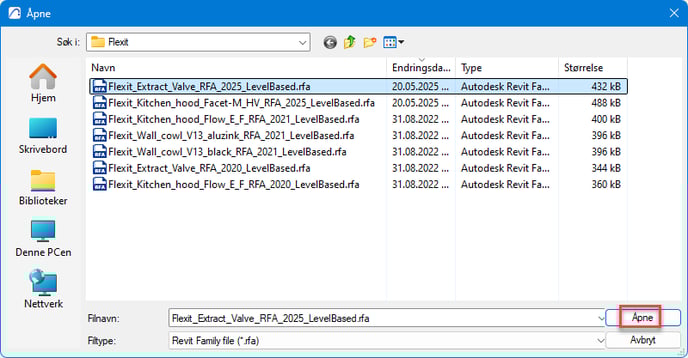

2. Finn og velg ditt Revit-objekt (.rfa)

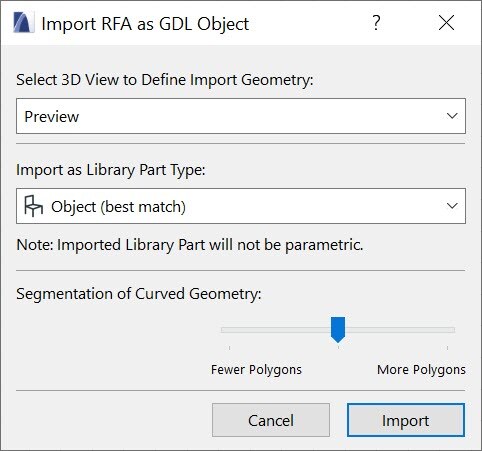

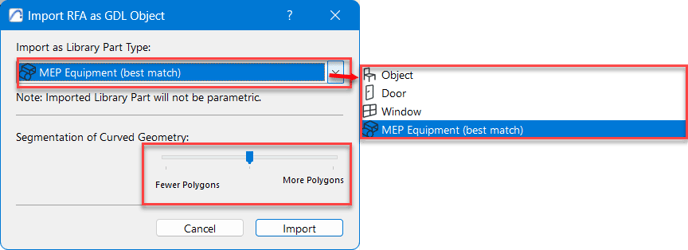

3. Velg hvilken type objekt du henter inn. Dette er også viktig i forhold til hvilke egenskaper de får i Archicad og hvilket verktøy du må bruke for å sette de ut.
NB! man kan også styre oppløsningen (antall polygoner) dette kan være viktig i svært detaljrike objekter for å kunne håndtere de i 3D.

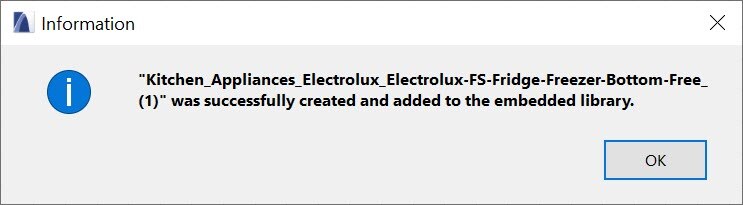

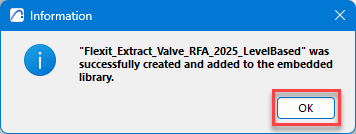

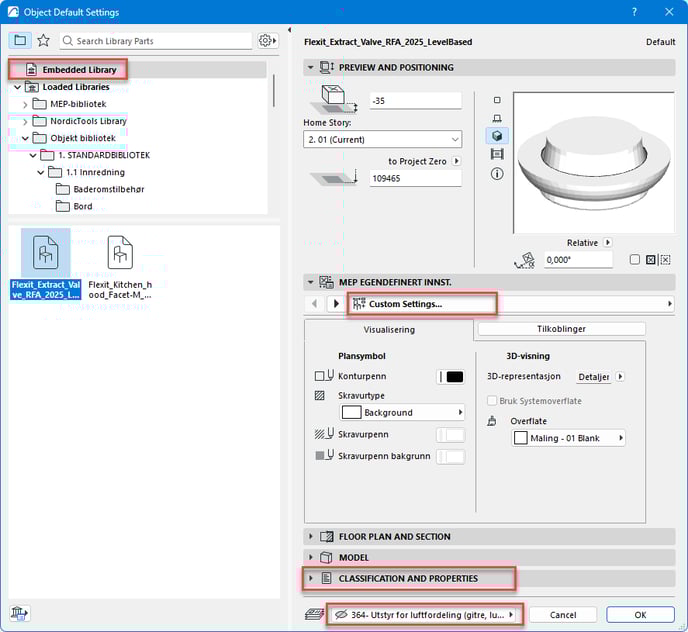

4. Du finner nå RFA-objektet under Embedded Library

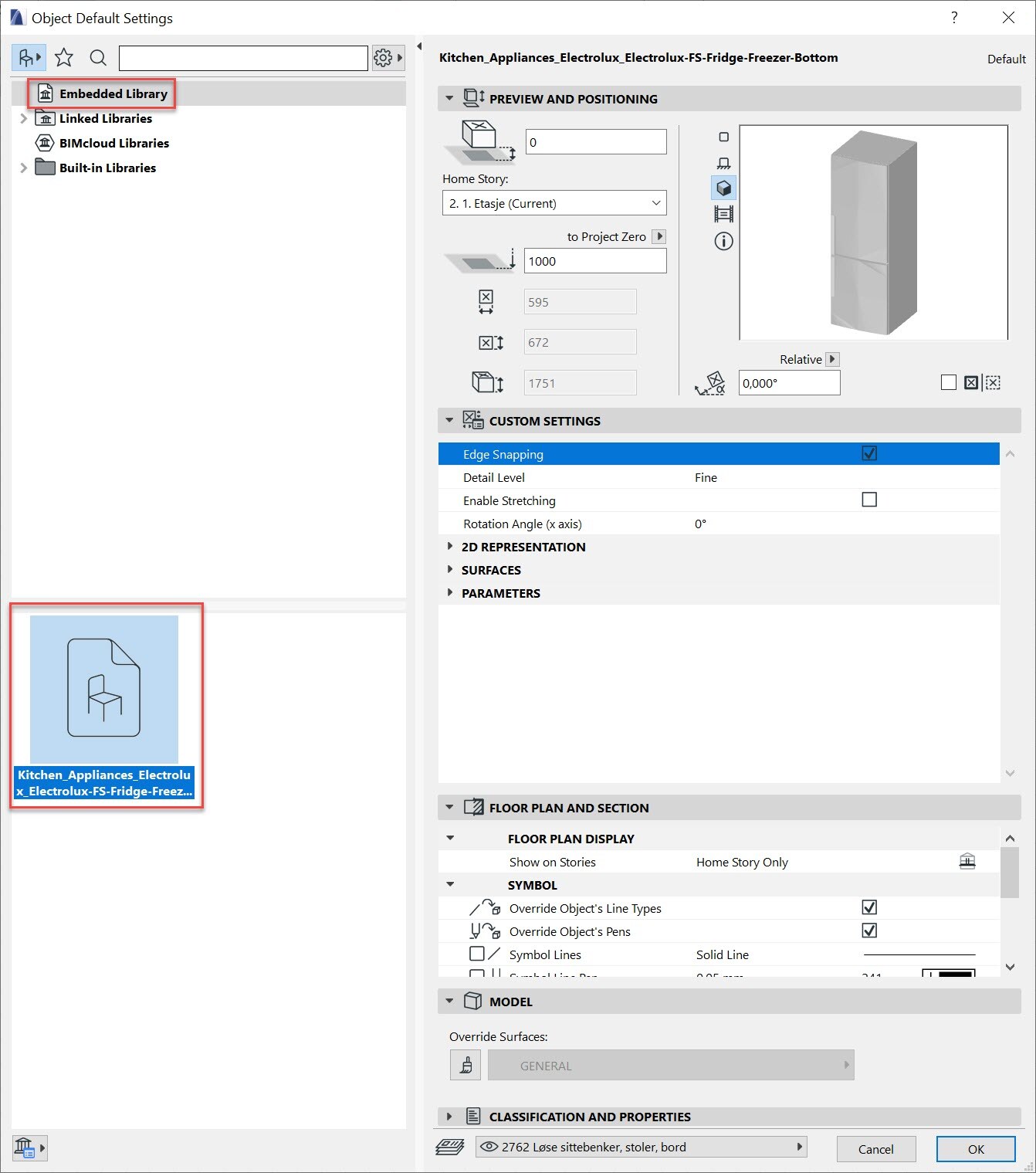

Objektene som importeres fra Revit er delvis parametriske og man kan gjøre forskjellige innstiller på de. Husk også på å velge IFC-klassifikasjon og laget det skal ligge på.

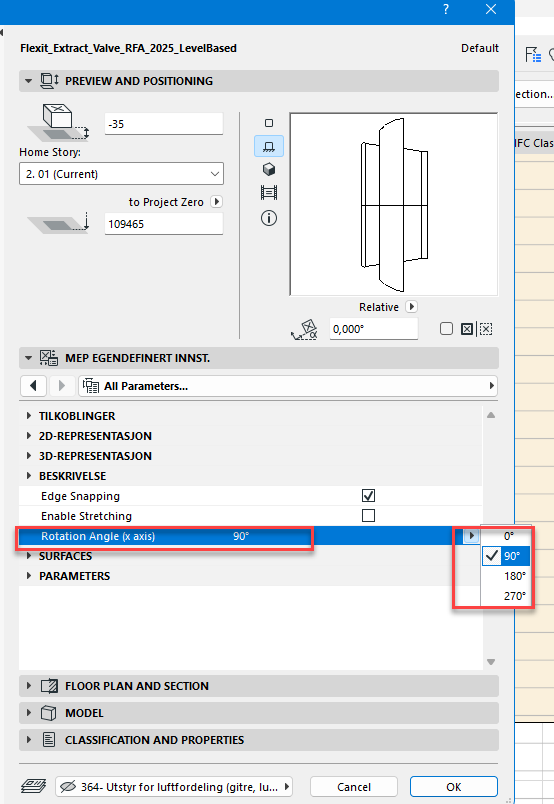

For en ventil, slik som i eksemplet over, kan det være nyttig at man også kan rotere utsettings vinkelen slik at det passer til bruk både på tak eller vegg.

5. I eksemplet under har vi valgt å importere et kjøkken element.

Man kan f.eks. stille inn annen farge og Archicad vil også hjelpe til med  å lage forenklede 2D symbol for bedre tegningsproduksjon.

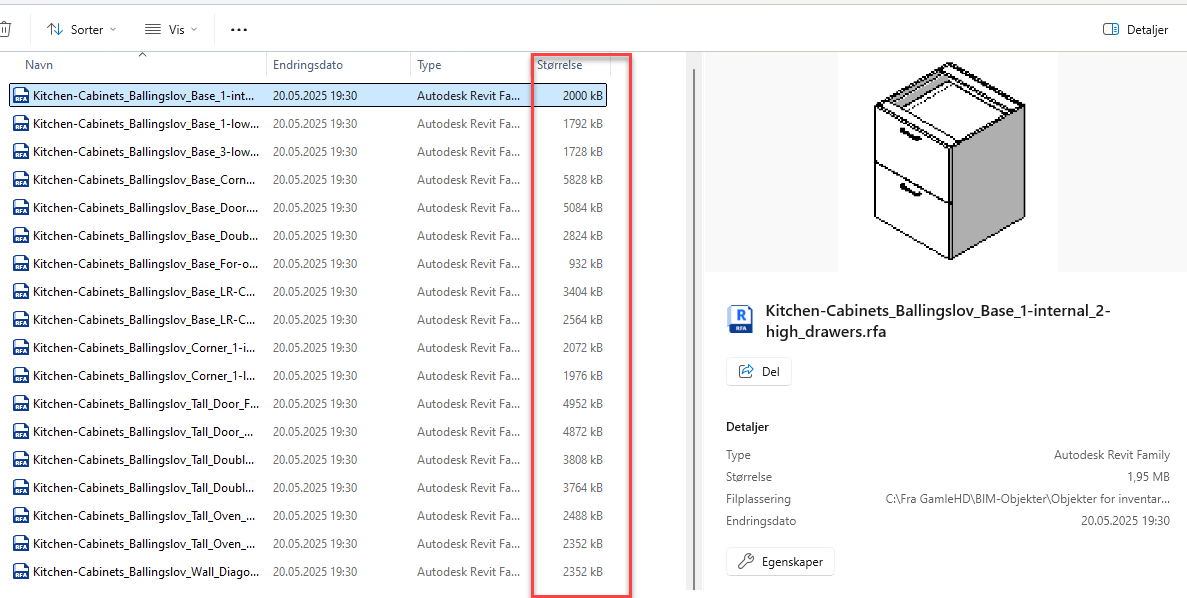

Som der i ser i oversikten over er RFA-objekter fra Revit ganske store, kjøkkenskapet i eksemplet er nesten 2MB. Dette skyldes at  Revit ikke har samme unike parametriske teknologi, som Archicad har med det smarte Global Description Language (GDL) for objekter.

Les mer om import av Revit RFA-objekter
