IFC og biblioteksobjekter i Teamwork/BIMcloud-prosjekter

Bruk "Linked Library" i Teamwork-prosjekter for å redusere datamengdeoverføring. Opprett en bibliotekmappe på serveren, last opp til BIMcloud, og oppdater ved å slette gamle filer. Dette sikrer raskere "Send & Receive" og bedre prosjektstyring.

Hvordan best håndtere IFC-filer og biblioteker, som blir opprettet ved import i Teamwork. (Hotlinking)

I Teamwork-prosjekter bør man unngå å bruke "Embedded Library". Årsaken er at ved bruk av "Send & Receive" vil store datamengder (opptil flere GB) måtte flyttes unødvendig mellom brukeren og BIMcloud-serveren. Vi anbefaler derfor å bruke "Linked Library" som standard i alle Teamwork-prosjekter.

Trinn for håndtering av IFC-filer og biblioteker

1. Hotlinking av IFC-filer:

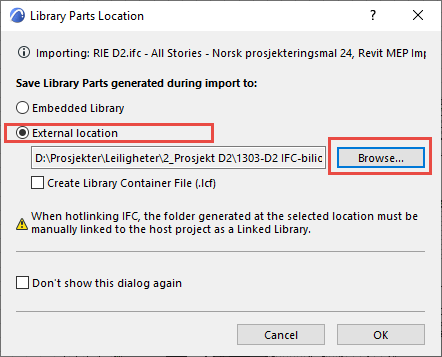

   • Når du hotlinker en IFC-fil, velg "External location" for håndtering av "Library parts".



   • Det er fordelaktig å krysse av for "Create Library Container File (.lcf)".

2. Opprette en mappe for IFC-biblioteker:

   • Opprett en ny mappe for prosjektets IFC-biblioteker på serveren hvis dette er første gang du linker IFC-filer. Denne mappen skal brukes for fremtidige biblioteksoppdateringer.

3. Opplasting av bibliotek til BIMcloud:

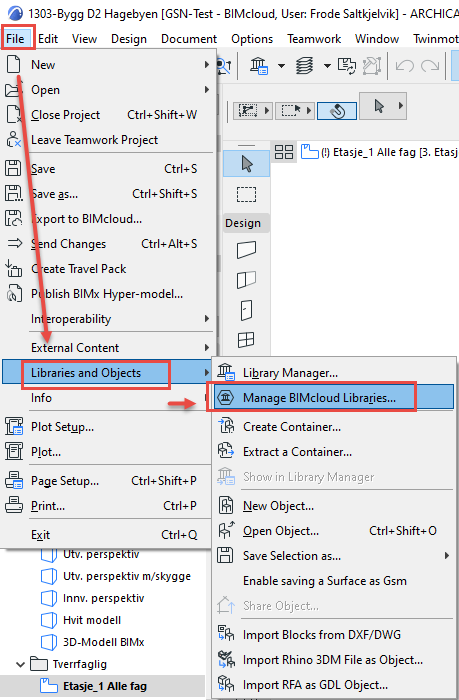

   • Åpne "Manage BIMcloud Libraries" og velg riktig server og prosjekt.

   • Klikk "Upload a local Library to BIMcloud" og velg biblioteksmappen som ble brukt til å legge inn bibliotekene fra IFC-filen.

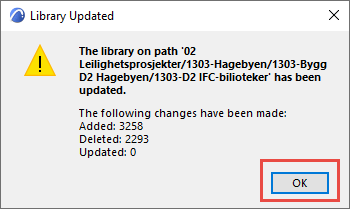

4. Varsel om endrede objekter
   Når du gjør dette vil du få et varsel som sier hva er endret i biblioteket.


5. Legge bibliotek til Teamwork-filen:

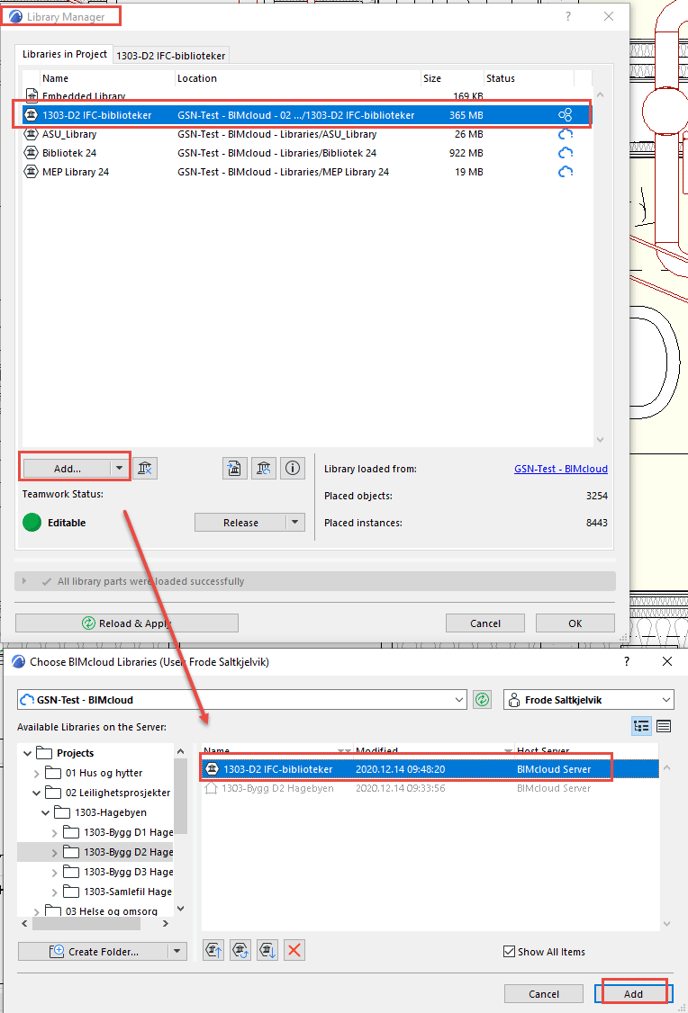

   • Biblioteket er nå tilgjengelig på BIMcloud-serveren under prosjektet og kan legges inn via Library Manager i Teamwork-filen.

6. Send & Receive:

   • Teammedlemmene trenger kun å utføre "Send & Receive". Første gang vil hele biblioteket bli overført til brukerens maskin; ved neste oppdatering vil kun endringene bli overført, noe som gjør prosessen raskere enn ved bruk av "Embedded Library".

Oppdatering av IFC-filer

1. Oppdatere Hotlinkede IFC-filer:

   • Ved oppdatering, sørg for at stien peker til den opprinnelige mappen hvor bibliotekene ble lagret.

2. Administrere nye biblioteker:

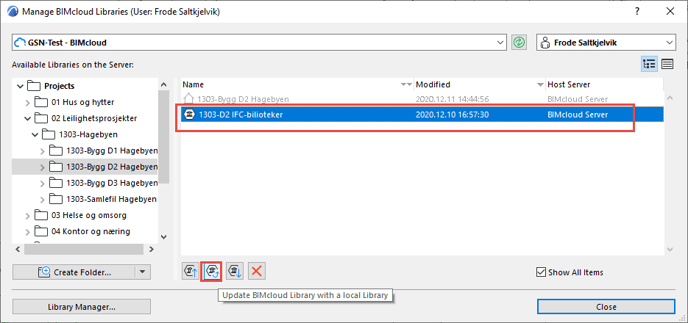

   • Etter oppdatering, åpne "Manage BIMcloud Libraries" og klikk på "Update". Pass på å ikke bytte navn på mappen i prosjektets levetid for å unngå å måtte gjenta hele prosessen fra start.



3. Varsel om bibliotekendringer:

   • Teammedlemmer vil få en melding om at biblioteket er oppdatert. Velg "reload" og kjør en "Send & Receive".



Anbefalinger for bruk av openBIM og IFC

Bruk av openBIM og IFC kan gi utfordringer med hensyn til kompleksitet og strukturering av filer/data. Vi anbefaler derfor å tenke nøye gjennom strukturen på BIM-prosjekter, de beste metodene og nødvendige rutiner. Dette krever kunnskap, og vi tilbyr derfor et to-dagers kurs i BIM/IFC samt konsulenthjelp ved oppstart og lignende.

Se oversikt over alle kommende kurs for mer informasjon om våre kurs og tjenester.
