Enkelte elementer vises ikke ved IFC-import til Revit

Noen opplever at elementer slik som vegger, dører eller vinduer etc. ikke vises korrekt, eller i det hele tatt, når de har importert  IFC-modell til Revit, selv om det ser riktig ut i f.eks BIMvision og andre gratis Ifc-Viewere.

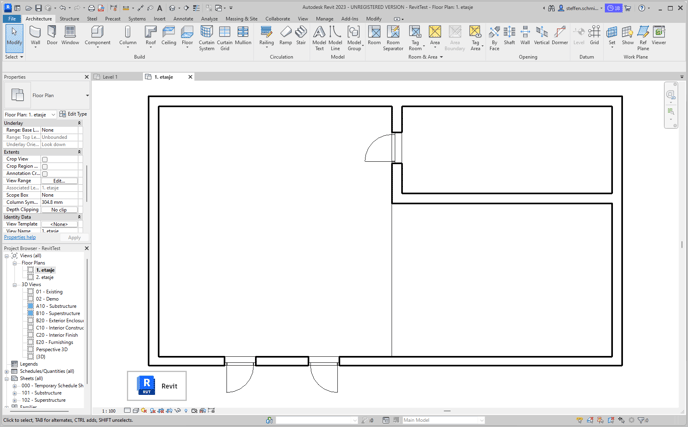

I Revit mangler den ene veggen og døra.

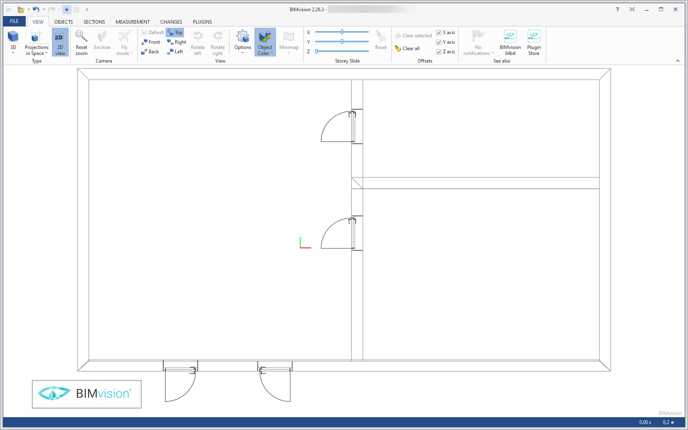

BIMvision viser vegg og dør

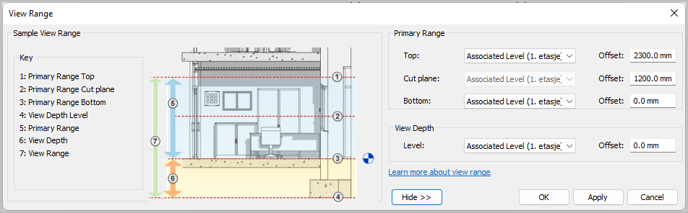

Årsaken til at det ikke vises i Revit, kan være "View Range"-innstillingene i Revit, som er veldig likt "Floor Plan Cut Plane" i Archicad. Som standard står denne til å lage snitt gjennom plantegningen ved 1200mm.

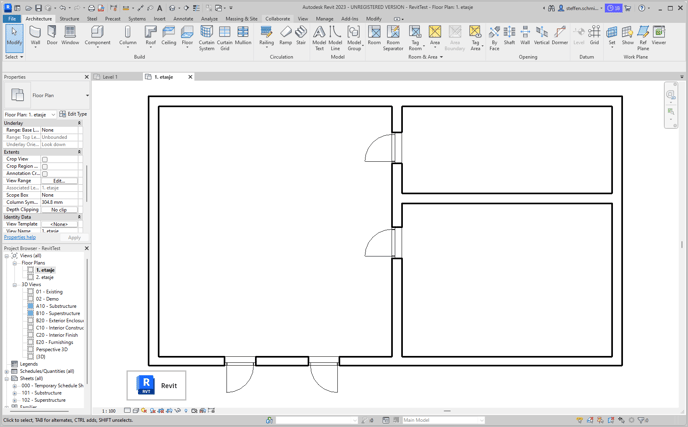

Om man justerer høyden for hvor "View Range" kutter, vil vegg og dør i dette eksempelet komme til syne.

Relaterte artikler:

Dører og vinduer forskyver seg i Revit

Forbedringer av IFC-importen i Revit



Dersom du oppdager feil/mangler i Revit vedrørende IFC, kan du rapportere/undersøke dette på github.com/Autodesk, hvor Autodesk og deres brukere deler informasjon og erfaringer.
