Dører og vinduer forskyver seg i Revit ved import fra IFC

Dette skjer på tross av om alt ser bra ut i Archicad og ved kontroll av den eksporterte filen i forskjellige IFC-Viewere

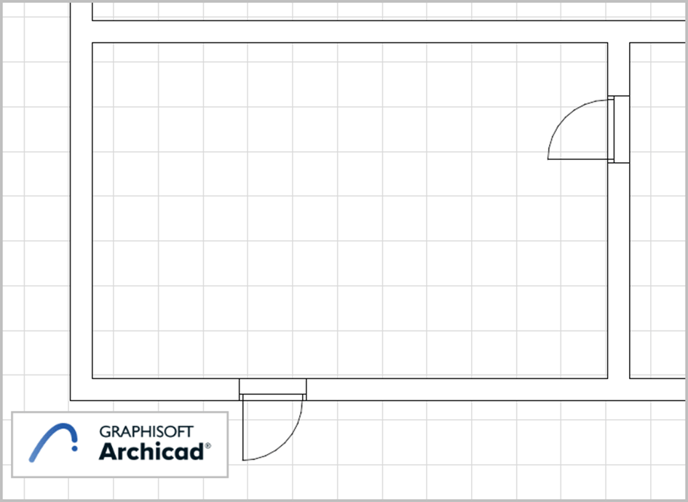

Archicad-modell før Ifc-eksport.

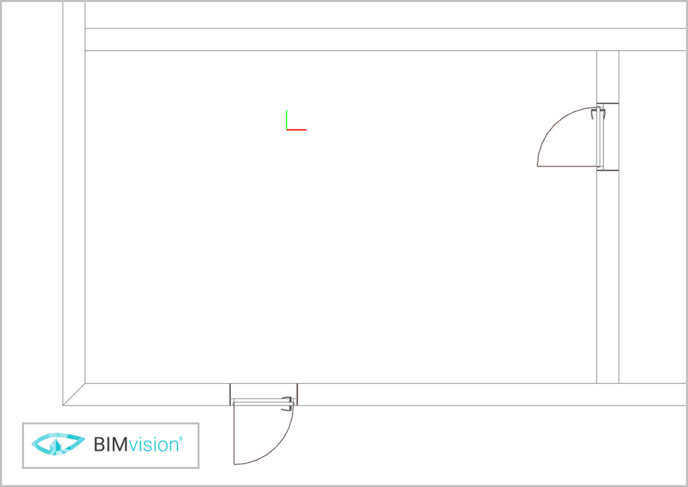

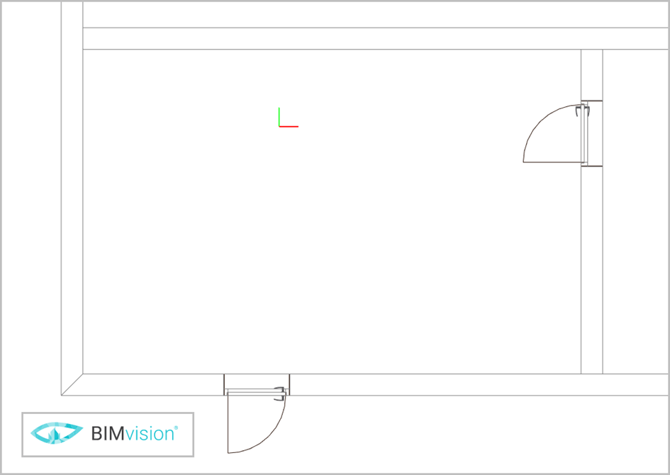

IFC-filen fra Archicad importert og kontrollert med BIMvision.

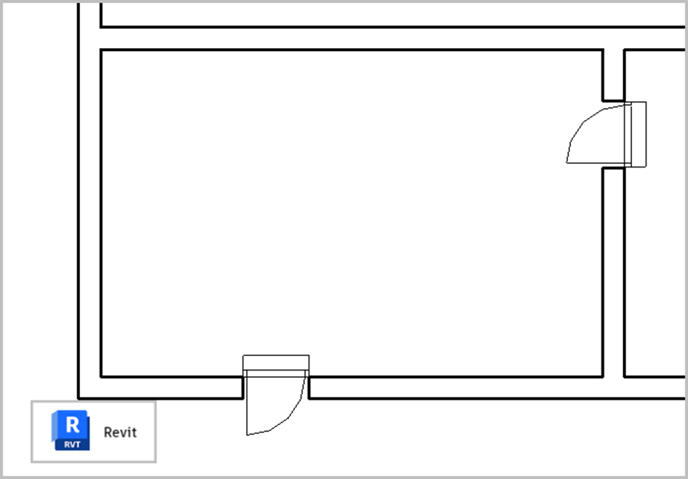

Samme IFC-fil etter import i Revit 2023

Vi har gått grundig igjennom og testet, det viser seg at om dør/vindu står helt flush med overflaten/ytterlivet av en veg,g vil Revit forskyve innsettingen av døren. Dette skjer ikke med de dører og vinduer, som f.eks. står litt inn i veggen eller i flukt med stender/kjerne.

Ut fra testene vi har utført med forskjellige IFC-filer, innstillinger og programmer, virker dette kun å skje i Revit og ikke i andre applikasjoner. Den enkelte Revit-bruker bør derfor rapportere det til sin leverandør eller direkte til Autodesk via GitHub.

Løsning:

Det finnes en workaround, men dette er kun å regne om en nødløsning frem til Autodesk evt. har funnet ut av det og lansert en oppdatering som løser det.

Gjør en av følgende:

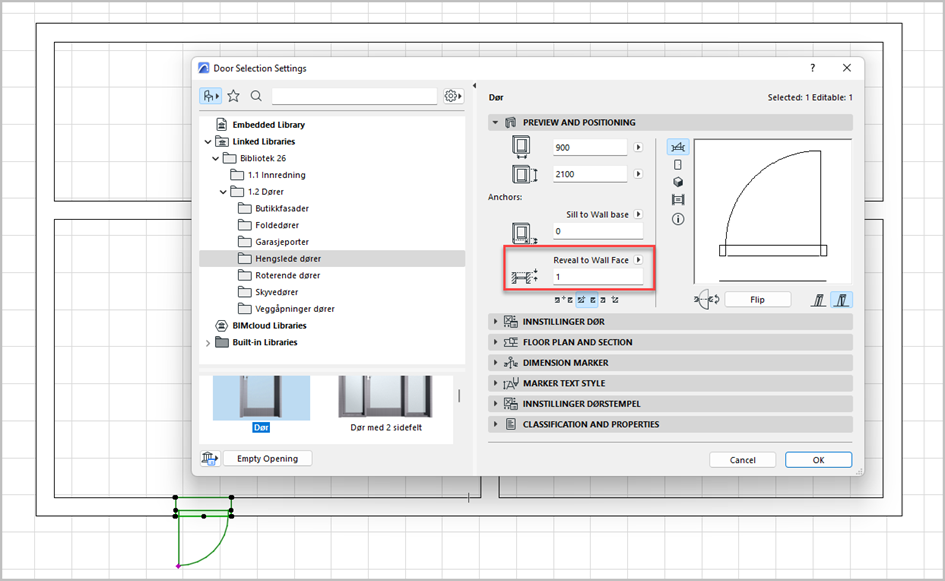

1.  Flytte de dørene/vinduene det gjelder, 1mm inn i veggen.

2.  Eksporter IFC-filene med oversetteren 'Eksport til Revit (kun egnet som en linket referanse)', denne benytter Boundary Representation (Brep) og har også noen andre begrensinger i forhold til videre bruk hos mottaker.
