Tasojen käyttö Archicadissa

Jokaisen Näkymän asetuksissa tulee olla käytössä jokin tallennettu tasoyhdistelmä, jotta julkaistavan suunnitelman sisältö ja laatu on tehokkaasti hallittua.

Jos Näkymän asetuksissa on tasoyhdistelmänä 'Muokattu', eli täysin yksilöllinen nimeämätön tasojen tilanne, tästä seuraa ajan myötä helposti odottamattomia virheitä projektista tallennettuun sisältöön.

Archicad-ikkunan alareunan piirtonäkymäpalkista näet ikkunassa sillä hetkellä käytössä olevan tasoyhdistelmän. Klikkaamalla tasoasetukset-painiketta, tai Ctrl-L, avautuu Tasot-apuikkuna.

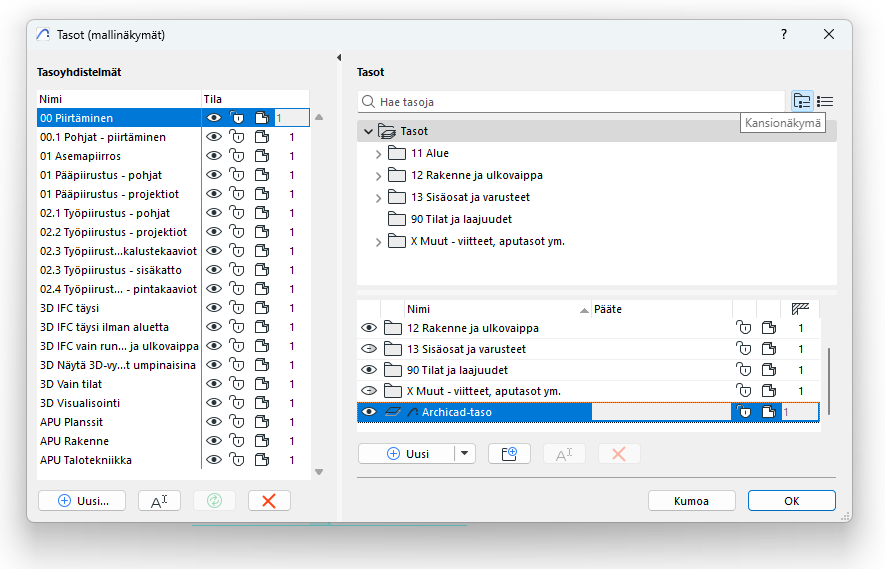

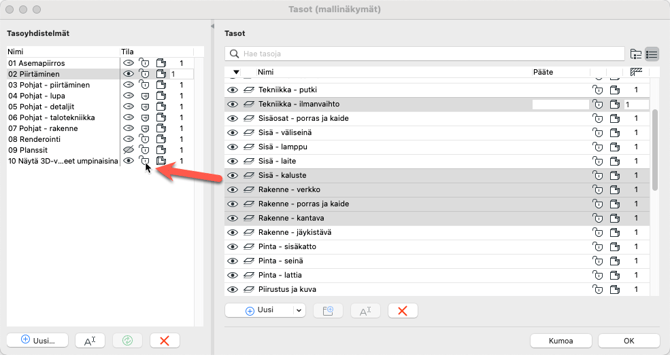

Apuikkuna on jaettu kahteen pystysarakkeeseen - vasemmalla ovat tasoyhdistelmät, ja oikealla tasot, jotka voidaan näyttää kansio- tai listanäkymänä. Kun oikealta on valittu yksi tai useampia tasoja, vasemmalla voit kunkin  tasoyhdistelmän kohdalla hallita niille tallennettua tilaa, eli näkyvyyttä, lukitusta, rautalankaesitystä sekä risteämisryhmää.

(Jos sen sijaan muokkaat tason tilaa oikealla, asetukset jäävät tilapäisiksi (Muokattu), ellet lopuksi paina vasemmalla alareunan (vihreää kierrenuolta, joka on kuvassa harmaa) päivityspainiketta, joka tallentaa muutokset valittuna olevaan tasoyhdistelmään!)

Tasojen risteysryhmät

Joskus on tarpeen estää elementtien automaattinen yhdistyminen toisiinsa. Siksi tätä toimintoa on toteuttavat myös muut näkymäasetusten osa-alueet. Esimerkiksi muutosstatuksella ja suunnitelmavaihtoehdolla voi rajoittaa eri statuksella olevien osien liittymistä keskenään. Tasoyhdistelmässä toiminnallisuus toteutetaan risteysryhmänumerolla - vain saman numeron omaavien tasojen elementit pystyvät tunnistamaan toisensa. Oletusnumero on yleensä 1, ja numero 0 on erikoisryhmä, jonka osat eivät yhdisty edes keskenään.

Esimerkkejä tasojen risteysryhmien käytöstä:

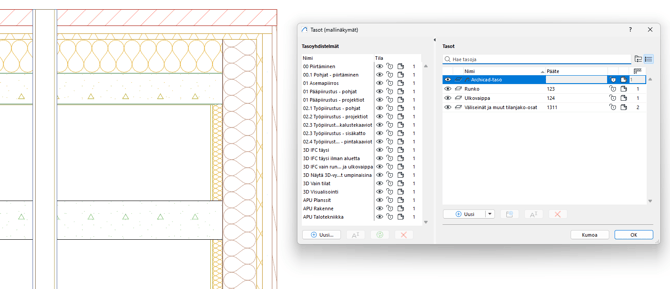

1. Sama numero kaikilla tasoilla: Osat yhdistyvät rakennusaineiden prioriteettien mukaan.

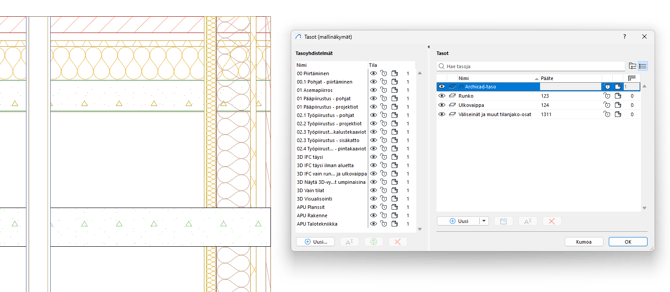

2. Yksi ryhmään kuuluva taso on kätketty: Seinä ei näy, mutta se leikkaa silti muita seiniä samassa ryhmässä.

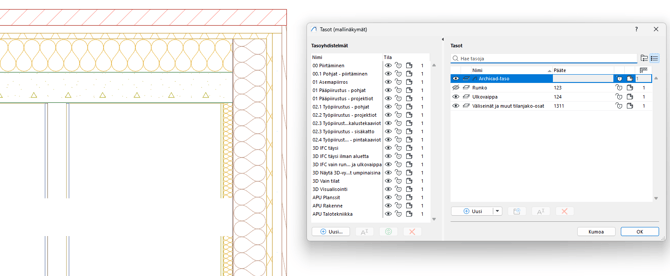

3. Yhden tason ryhmä on poikkeava, se ei yhdisty muihin elementteihin.

4. Kaikkien ryhmien numero '0': Mikään ei yhdisty.




• Ennakoimattomien muutosten välttämiseksi viitteinä linkitettyjen IFC-tiedostojen tasoille tulee asettaa oma risteysryhmänumero (automaattinen oletusasetus on '10000').

On tärkeää huomata, että risteysryhmä koskee kaikkia elementtityyppejä, ei vain esimerkissä käytettyjä seiniä, esimerkiksi pilareita. Seinän sisään asetettu pilari, jonka rakennusaineen prioriteetti on seinän rakennetta matalampi, katoaa näkyvistä, joten joskus pilareille voi olla tarpeen asettaa oma risteysryhmä, jos prioriteetin vaihtaminen ei ole mahdollista.
