Rakennusaineet ovat Archicadissa suunnittelutyön ytimessä. Ne vaikuttavat seinien, kattojen, alakattojen ja mallin muiden elementtien piirustusten ulkoasuun, ominaisuuksiin ja määriin.
Kullakin rakennusaineella on prioriteettiarvo. Arvo voi olla väliltä 1-999 ihan mitä vain. Prioriteettiarvon ideana on, että kun kaksi elementtiä on liitetty toisiinsa oikeaoppisesti, rakennusaineet limittyvät toistensa kanssa niiden prioriteettiarvojen mukaisesti – vahvempi (suurempi arvo) ”syö” heikomman (pienempi arvo).
Tieto siitä, miten priorisointi asetetaan ja miten se toimii, kun käytetään olemassa olevia tai luodaan uusia materiaaleja, on olennainen, jotta voidaan tehokkaasti luoda hyviä piirustuksia ja oikeita malleja.
Alla olevassa esimerkissä valitaan leikkauksessa ulkoseinä, jossa rakennusaineet ovat limittyneet yläpohjan rakennusaineiden kanssa. Tämän ymmärtää vihreästä korostusväristä.
Tämä elementtien liitos voisi pahimmillaan näyttää siltä, että kaikki yläpohjan rakennusaineet menevät ulkoseinän läpi aina ulkoseinän ulkopintaan asti – tämä ei tietenkään ole tavoiteltava tilanne.
Tuulensuojakipsilevyllä on tässä suurempi prioriteettiarvo kuin mineraalivillalla – joten se ”syö” mineraalivillan ja ulottuu yläpohjan yläreunan yli. Se päästää tällöin myös vasemmalla puolellansa olevat rakennusaineet ylös asti.
Yläpohjan alimmalla rakennusaineella – sisäverhousvarauksella – on hyvin pieni prioriteettiarvo. Sen täytyy olla pienempi kuin kipsilevyllä, koska se ei mene siitä läpi.

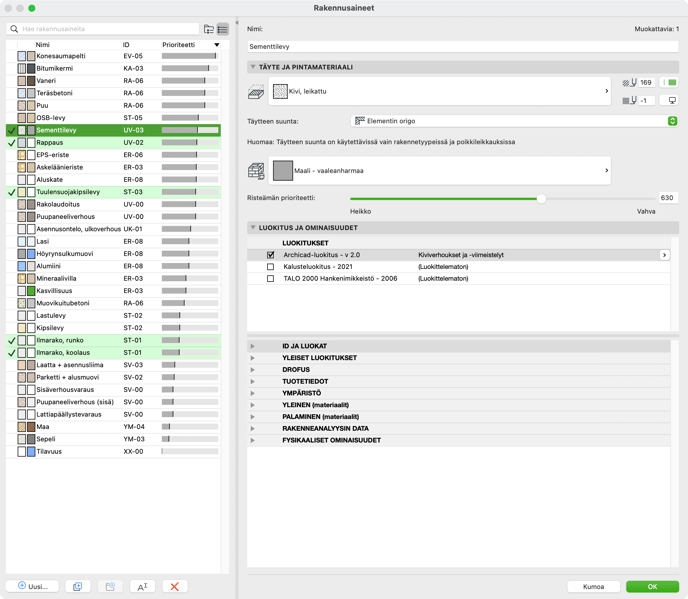

Pidetään ulkoseinä valittuna ja avataan Rakennusaineet (Vaihtoehdot > Atribuutit > Rakennusaineet).
Nyt nähdään rakennusaineissa kaikki valitun (tai valittujen) elementin sisältämät rakennusaineet korostettuna vihreällä ja väkäsellä. Prioriteettiarvo on yhtenä sarakkeena, ja rakennusaineet ovat järjestettynä sen mukaan – ylimpänä suurin.
Huomataan, että tuulensuojakipsilevy on ylempänä kuin mineraalivilla ja kipsilevy ylempänä kuin sisäverhousvaraus. Pelkästään rakennusaineiden prioriteettiarvoja säätämällä voidaan saada siis oikeanlaisia detaljeja.
Prioriteettiarvoissa huomioitavaa:
- Elementtien täytyy yhdistyä toisiinsa, jotta prioriteettipohjainen liitos onnistuu. Automaattisesti yhdistyviä elementtejä ovat seinä-seinä ja seinä-laatta. Katto ja seinä yhdistyvät puolestaan vasta silloin, kuin seinä rajataan katolla käyttäen Rajaa elementit katolla/kuorella -toimintoa.
- Rakennusaineiden määrälaskenta (Nimike-taulukot) huomioi prioriteettipohjaiset liitokset. Voit siis laskea rakennusaineiden menekkejä erittäin tarkasti.
- Prioriteettiarvot tallentuvat luonnollisesti projektiin ja sitä myötä myös aloituspohjaan, joten niitä ei tarvitse projektikohtaisesti aina käydä niin perusteellisesti läpi.
