Kuvatasojen yhdistyminen Archicadissa

Jokaisessa näkymäasetuksessa tulee olla käytössä jokin tallennettu kuvatasoyhdistelmä, jotta julkaistavan suunnitelman sisältö ja laatu on tehokkaasti hallittavissa.

Jos näkymäasetuksessa on kuvatasoyhdistelmänä 'Muokattu', eli täysin yksilöllinen nimeämätön kuvatasojen tilanne, tästä seuraa ajan myötä helposti odottamattomia virheitä asiakirjan sisältöön.

Työskentelyikkunan alareunasta näet ikkunassa sillä hetkellä käytössä olevan tasoyhdistelmän. Klikkaamalla tasoyhdistelmä-painiketta, tai Ctrl-L, avautuu tasoyhdistelmäapuikkuna.

Apuikkuna on jakautunut kahtia - vasemmalla ovat tasoyhdistelmät, ja oikealla itse tasot. Kun oikealla on valittu yhden tai useamman tason rivi, vasemmalla voit kunkin  tasoyhdistelmän kohdalla hallita niille tallennettua tilaa, eli näkyvyyttä, lukitusta, rautalankaesitystä sekä yhdistymisryhmää. (Jos sen sijaan muokkaat tason tilaa oikealla, asetukset jäävät tilapäisiksi, ellet lopuksi paina vasemmalla alareunan päivityspainiketta!)

Tasojen yhdistymisryhmät

Joskus on tarpeen estää elementtien automaattinen yhdistyminen toisiinsa. Tätä toimintoa toteuttavat myös muut näkymäasetusten osa-alueet, esimerkiksi muutosstatuksella ja suunnitelmavaihtoehdolla voi rajoittaa eri statuksella olevien osien liittymistä keskenään. Tasoyhdistelmässä toiminnallisuus toteutetaan yhdistymisryhmänumerolla - vain saman ryhmänumeron osat pystyvät tunnistamaan toisensa. Oletusnumero on yleensä 1, ja numero 0 on erikoisryhmä, jonka osat eivät yhdisty edes keskenään.

Esimerkkejä tasojen yhdistymisryhmän käytöstä:

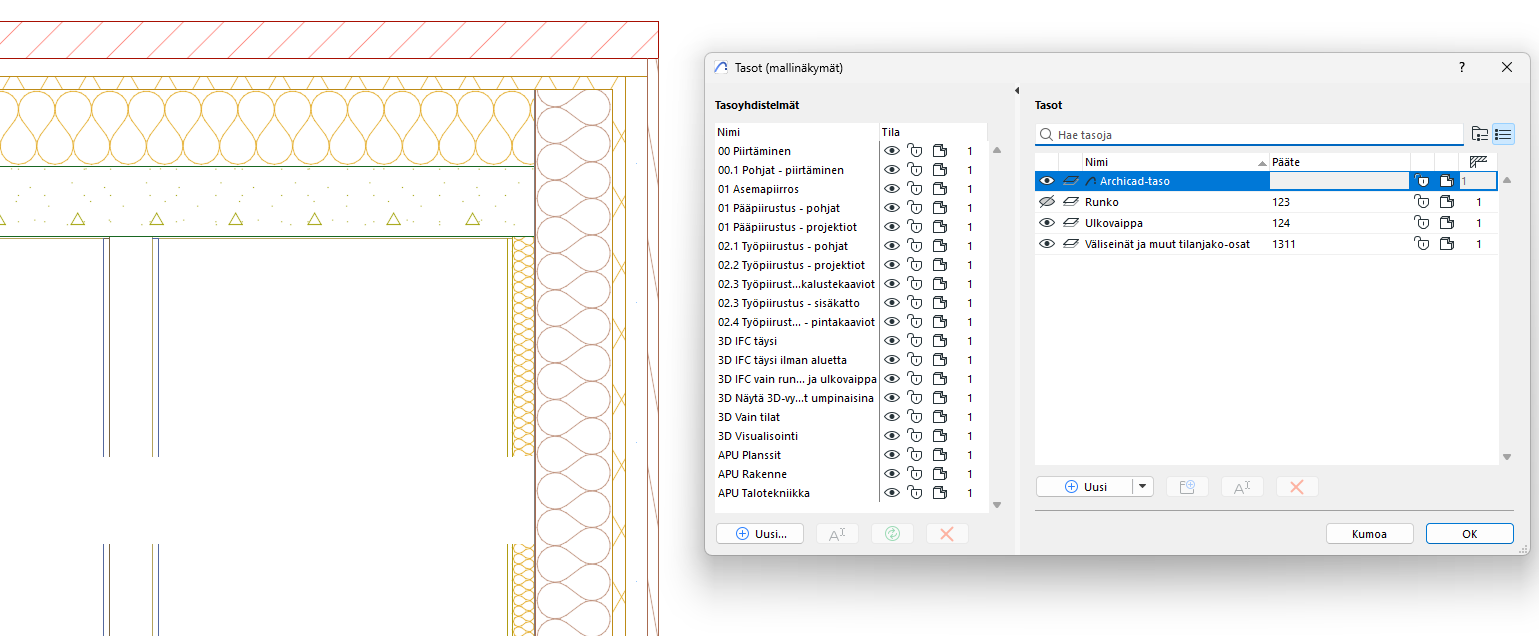

1. Sama yhdistymisryhmänumero kaikilla tasoilla: Osat yhdistyvät rakennusaineiden prioriteettien mukaan.

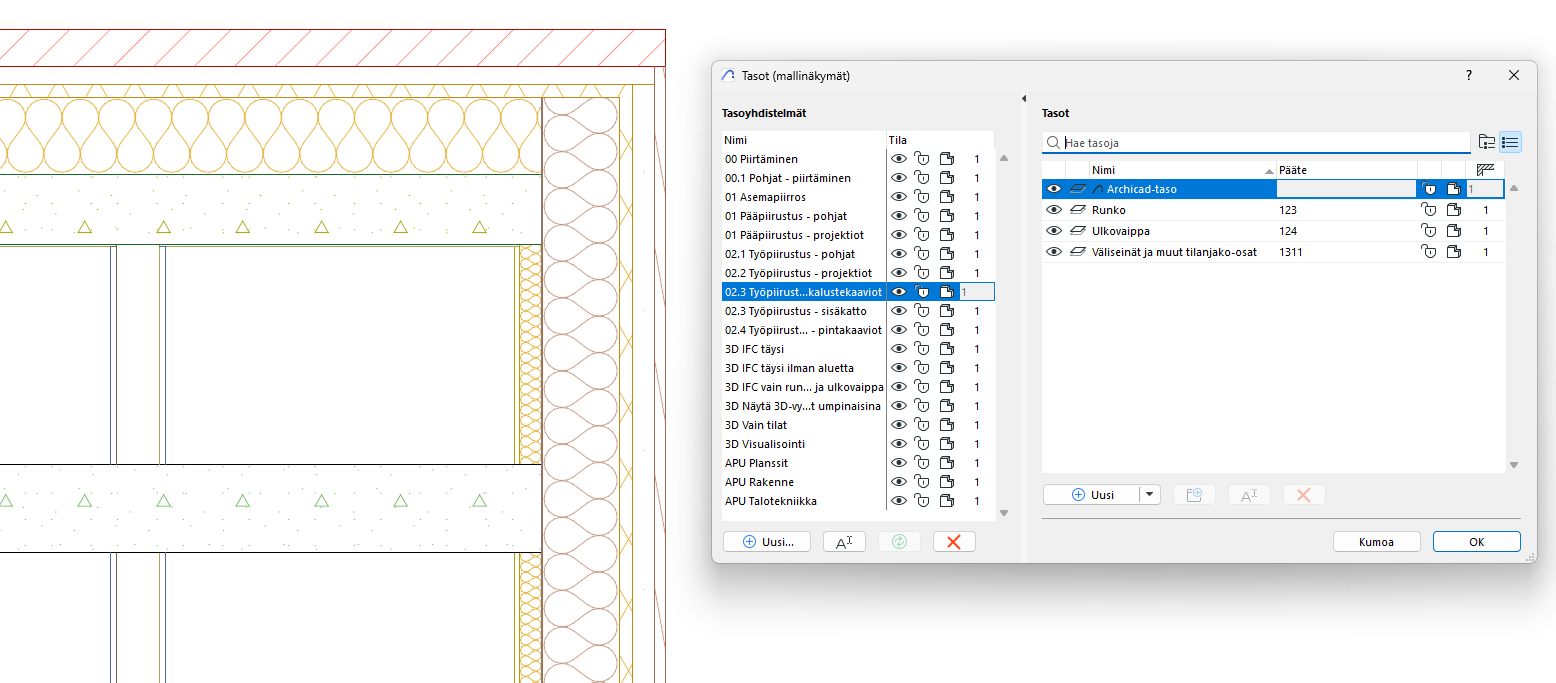

2. Yksi ryhmään kuuluva taso on kätketty: Seinä ei näy, mutta se leikkaa silti muita seiniä samassa ryhmässä.

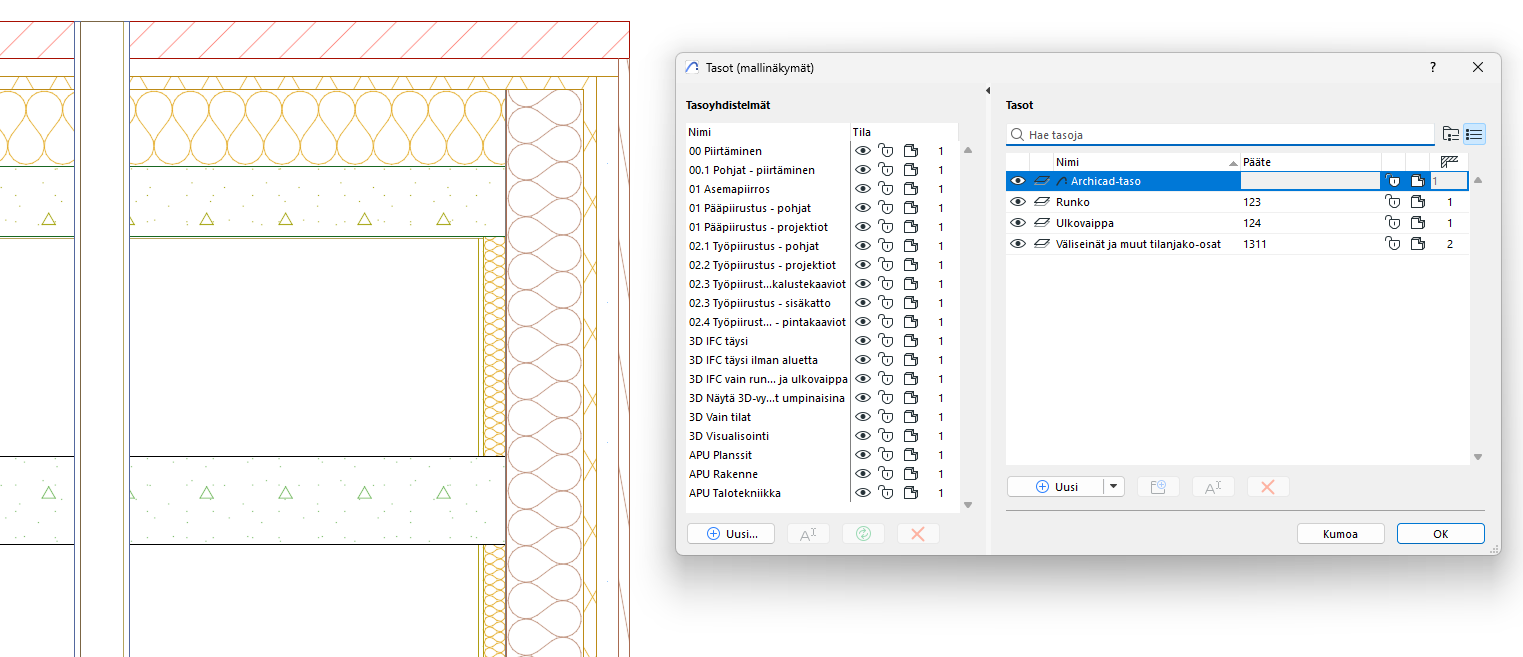

3. Yhden tason yhdistysmisryhmä on poikkeava, se ei yhdisty muihin elementteihin.

4. Kaikkien ryhmän numero '0': Mikään ei yhdisty.




• Ennakoimattomien muutosten välttämiseksi linkitettyjen IFC-tiedostojen kuvatasoille tulee asettaa oma yhdistymisryhmänumeronsa (automaattinen asetus on '10000').

On tärkeää huomata, että yhdistymisryhmä koskee kaikkia elementtityyppejä, ei vain esimerkissä käytettyjä seiniä, esimerkiksi pilareita. Seinän sisään asetettu pilari, jonka rakennusaineen prioriteetti on seinän rakennetta matalampi, katoaa näkyvistä, joten joskus pilareille voi olla tarpeen asettaa oma yhdistymisryhmä, jos prioriteetin vaihtaminen ei ole mahdollista.
