BIMx - älykäs tapa käyttää rakennuksen informaatiomallia

Miksi käyttää BIMx:ää?

• Hyödyt verrattuna PDF-/DWG-/IFC-pohjaiseen tiedostojakeluun:

  • Havainnolliset näkymät auttavat ymmärtämään rakennusta nopeammin
  • Päätöksenteko nopeutuu
  • Väärinymmärryksiä syntyy vähemmän
  • Sidosryhmät pysyvät paremmin mukana

  BIMx tuo informaatiomallin muotoon, jonka muutkin kuin suunnittelijat ymmärtävät.

---

INTERAKTIIVINEN 3D-NAVIGOINTI

Rakennuksessa liikutaan vapaasti, kuten videopelissä. Sisätilat, julkisivut ja yksityiskohdat saa näkyviin nopeasti, jolloin suunnittelman idea hahmottuu luontevasti.

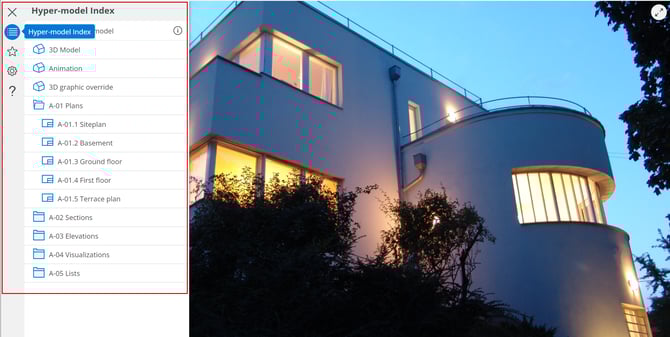

HYPERMALLI

BIMx linkittää 3D-mallin 2D-pohjiin, leikkauksiin ja detaljeihin. Napauta seinää, ovea tai tilaa, niin siihen liittyvä piirustus aukeaa heti. Takaisin 3D-näkymään pääsee yhtä nopeasti.

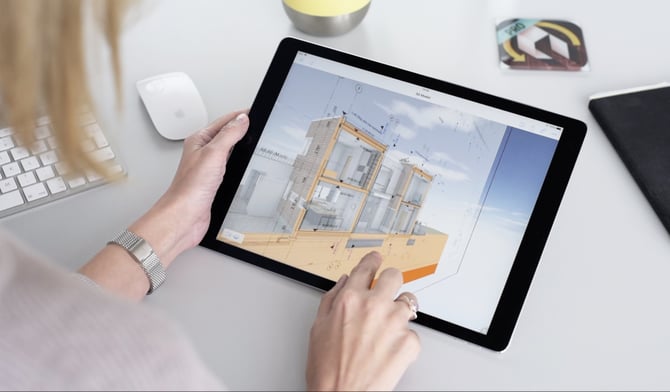

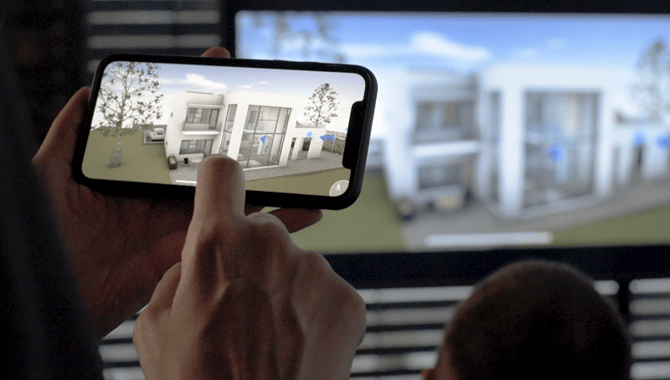

MOBIILIKÄYTTÖ MISSÄ TAHANSA

BIMx toimii koneella, tabletilla ja puhelimella. Projektin saa mukaan työmaalle ja kokouksiin, ja sen voi jakaa asiakkaalle. Kaikilla on käytössä sama päivitetty tieto.

Vaihe vaiheelta: BIMx-mallin vienti Archicadista

Nopea tarkistuslista ennen aloittamista

Varmista, että:

• 3D-malli on päivitetty
• Kaikki mukaan otettavat pohjat, leikkaukset ja näkymät ovat valmiina
• Julkaisusarja on järjestetty (suositeltavaa)

---

Vaihe 1 – Valmistele 3D-näkymä

1. Siirry siihen 3D-näkymään, jonka haluat näyttää käyttäjälle ensimmäisenä.

2. Tarkista nämä:

• • Tasoyhdistelmät
  • Esitystapojen asetukset
  • Tarvittaessa myös varjot, tekstuurit ja suunnitelmavaihtoehdot

3. Tallenna näkymä:

Projekti-ikkuna → Näkymät
Napsauta painiketta: Tallenna nykyinen näkymä...
Tästä tulee BIMx:n oletusaloitusnäkymä.

---

Vaihe 2 – Valmistele PLANSSIT ja piirustukset

Jos haluat sisällyttää piirustuksia Hypermalliin:

1. Avaa Projekti-ikkunasta Planssit

2. Valitse katsojalle tärkeät piirustukset:

• • Pohjapiirustukset
  • Leikkaukset ja julkisivut
  • Detaljit

3. Varmista, että piirustukset ovat:

• Oikeassa mittakaavassa
• Päivitettyjä
• Selkeästi nimettyjä



Vaihe 3 – Luo tai tarkista BIMx-julkaisusarja

1. Avaa Projekti-ikkunasta → Tulosteet

2. Etsi tulostussarja:

• BIMx Hypermalli

3. Jos sitä ei löydy:

• Tee uusi tulostesarja
• Aseta muodoksi BIMx Hypermalli



Vaihe 4 – Lisää sisältö BIMx-julkaisusarjaan

1. Vedä BIMx-julkaisusarjaan:

• Tallennettu 3D-näkymä
• Halutut planssit

2. Rakenne ei vaikuta BIMx:n navigointiin, mutta selkeät nimet helpottavat käyttöä.

Vaihe 5 – Aseta BIMx-vientiasetukset

1. Napsauta hiiren oikealla painikkeella BIMx-julkaisusarjaa

2. Valitse Tulostusasetukset

3. Tarkista tärkeimmät asetukset:

• Valitut planssit
• Valitut 3D-näkymät
• Julkaisutapa: Vie BIMx-hypermalli
• Projektin esikatselu ja arkkitehdin tekijätiedot BIMx:ssä

Halutessasi voit myös säätää tulostussarjan asetuksissa esimerkiksi:

• Mallin taustaa
• Tektuurikoon rajaa

Vaihe 6 – Julkaise BIMx-malli

1. Napsauta hiiren oikealla painikkeella BIMx-julkaisusarjaa

2. Valitse Tulostusasetukset

3. Valitse jokin seuraavista kohteista:

• Graphisoftin BIMx Model Transfer -palvelu
• Paikallinen kansio
• BIMcloud

Archicad luo .bimx-tiedoston, ja tallennuskohteen perusteella lataa sen palvelimemme.

---

Vaihe 7 – Testaa BIMx-tiedosto

Ennen jakamista:

1. Avaa BIMx-tiedosto joko:

• BIMx Desktop Viewerissä
• BIMx Mobile Appissa
• Model Transfer -mallin voit avata myös selainikkunassa

2. Tarkista, että:

• 3D-navigointi toimii
• Planssit avautuvat oikein
• Hypermallin linkit toimivat
• Suorituskyky on riittävä

Vaihe 8 – Jaa muille

Voit jakaa BIMx-linkin esimerkiksi:

• Sähköpostin liitteenä
• Jaetun palvelimen kautta
• BIMcloudissa
• Tabletilla työmaakäyttöön
