Från lokalt origo till SWEREF 99 med hjälp av Survey Point

Den rekommenderade arbetsmetodiken är enkel: modellera alltid nära Archicads interna origo (0,0) och hantera de globala SWEREF-koordinaterna först vid exporten. Detta ger dig både prestandan och precisionen från att arbeta lokalt, och korrekt georefererade leveranser.

Så ställer du in och exporterar ditt projekt

Följ dessa steg för att säkerställa att din IFC- eller DWG-fil hamnar på exakt rätt geografisk plats.

• Placera och definiera din Survey Point

Survey Point är en synlig referenspunkt på skärmen som representerar en känd topografisk punkt i den verkliga världen. Den skrivs inte ut men är central för all koordinathantering.

• Gör punkten synlig: Klicka på Survey Point-ikonen i verktygsfältet ("Standard Toolbar") för att visa den i din ritning. Du kan enkelt flytta den och zooma till den vid behov.

• Ange SWEREF 99-koordinater:

    ◦ Gå till Options > Project Preferences > Location Settings.

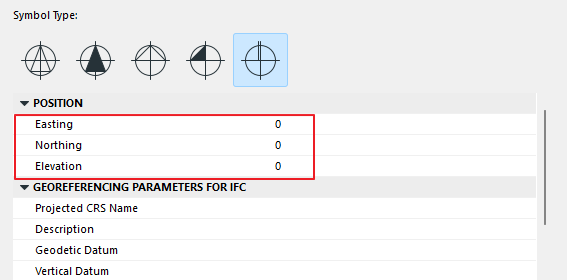

    ◦ Under panelen Survey Point, mata in projektets kända SWEREF 99-koordinater för "Easting" (X) och "Northing" (Y).

    ◦ VIKTIGT: Du ska ange dessa koordinater som negativa värden för att säkerställa att de visas korrekt i koordinatobjekt och vid export.

• Ställ in projektets nordriktning (True North)

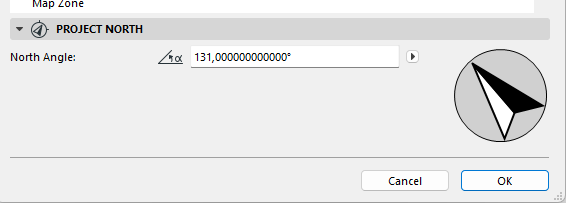

Du kan enkelt ställa in projektets sanna nordriktning grafiskt. När du justerar nordvinkeln kommer Survey Point att ändra sin position eftersom dess verkliga koordinater är fixerade.

• Konfigurera exporten för IFC och DWG

Detta är det avgörande steget där du kopplar din lokalt modellerade data till de globala koordinaterna.

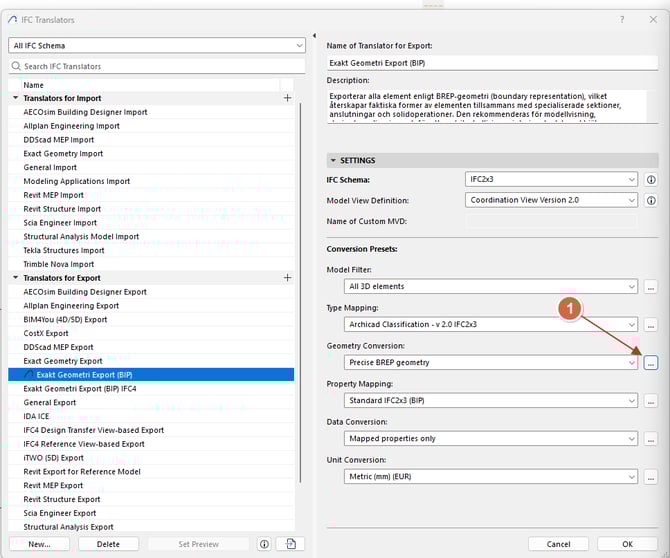

• När du exporterar en IFC- eller DWG-fil, gå till inställningarna för din translator.
• I exportdialogen, leta efter alternativen för projektets origo.

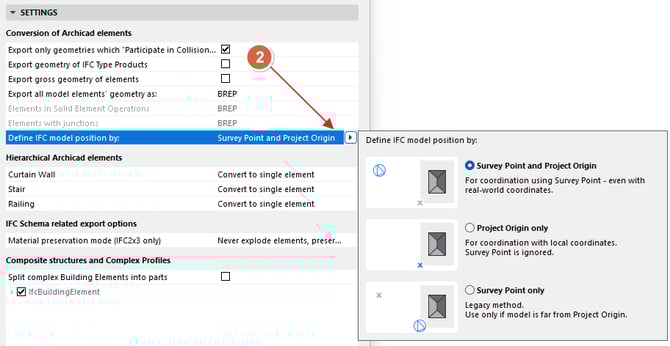

• Välj att filens origo ska matchas med din Survey Point istället för Project Origin.

Genom att göra detta kommer Archicad att förskjuta hela modellen vid exporten så att din Survey Point landar på de SWEREF 99-koordinater du angett, och hela modellen hamnar därmed på rätt geografisk plats. Dock brukar det inte rekommenderas att spara ut IFC till SWEREF 99, och bör då ställas till Project Origin only.

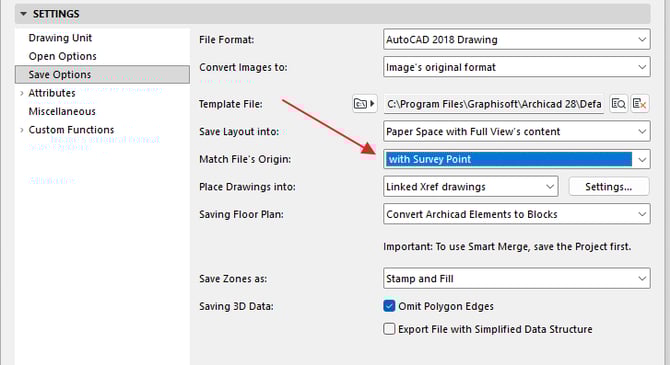

Vid DWG export så ställer du in i translatorn att Survey Point skall användas.

Verktyg för verifiering och ett smidigare arbetsflöde

För att underlätta och kvalitetssäkra ditt arbete erbjuder Archicad flera hjälpmedel:

• Koordinatmått: Använd detta nya biblioteksobjekt för att placera ut grafiska symboler på din ritning som visar de verkliga koordinaterna för valfria punkter, i relation till din Survey Point. Värdena uppdateras automatiskt om du flyttar din Survey Point.

• Schemalägg koordinater: Du kan schemalägga dessa koordinatobjekt i schedules för att skapa en lista över viktiga koordinationspunkter i ditt projekt, vilket förenklar kommunikationen. I vår svenska startfil finns där en färdig som heter
  "16 Koordinatlista".
• Verifiera din export: Innan du skickar iväg din IFC-fil, kontrollera den alltid i en extern IFC-viewer som Solibri. Detta är ett avgörande steg för att säkerställa att modellen är korrekt placerad och geometriskt intakt.

Genom att använda Survey Point kan du ställa in en enda referenspunkt för hela projektet och sedan fokusera på designarbetet, utan att behöva hantera koordinatinställningar för varje enskilt element. Detta förenklar arbetsflödet, eliminerar inkonsekvenser och säkerställer ett smidigt samarbete med andra intressenter i projektet.
