Add on för egna Archicad-objekt

Library Part Maker

Library Part Maker (LPM) är ett Archicad-tillägg som förenklar och effektiviserar skapandet av anpassade GDL-baserade bibliotekskomponenter. Det erbjuder användaren ett interaktivt verktyg för att skapa biblioteksobjekt utan någon kunskap om GDL-programmering.

Library Part Maker fokuserar på att leverera ‘I’ i BIM (Building Information Modeling) och uppfyller branschstandarder.

Archicads tilläggsprogram (sk. add on) Library Part Maker låter dig skapa komplexa former med hjälp av de inbyggda modellverktygen i Arichicad som vägg, tak, pelare, balk, bjälklag och morph.

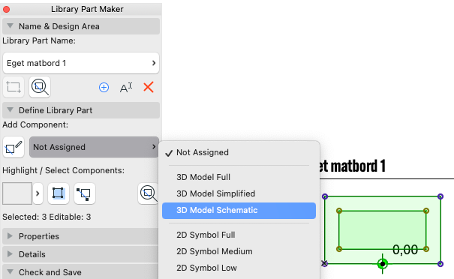

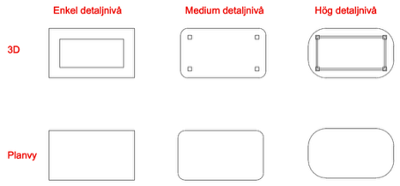

LPM-verktyget erbjuder tre nivåer av detalj för planvy-symboler och 3D-modeller som därefter kontrolleras via Model View Options. Användare kan koppla linjer, fyllningar och former till önskad detaljnivå genom att placera dem på ett av de fördefinierade lagren. Objektets ursprung och nödvändiga hotspots kan också definieras.

Den enda kompromiss när man skapar objekten med LPM utan att utan att behöva någon programmeringskunskap är den statiska storleken på det genererade objektet.



🔍 Typiska användningsområden

• Tillverkare som vill skapa BIM-objekt för sina produkter.
• Arkitekter som behöver specialanpassade objekt i projekt.
• Studenter som lär sig BIM utan att behöva programmera.



✅ Vad gör Library Part Maker?

• Skapar egna objekt för Archicad
  Du kan skapa generiska objekt, dörrar, fönster, takfönster, lampor och MEP-delar (för installationer).

• Ingen programmering krävs
  Allt görs med Archicads vanliga 2D- och 3D-verktyg (väggar, bjälklag, morphs etc.), vilket gör det tillgängligt för arkitekter och tillverkare utan GDL-kunskap.
• Data-rika objekt (BIM)
  Du kan koppla egenskaper och produktdata till objekten, inklusive import från Excel eller standardiserade produktdatamallar. Detta ger den viktiga “I” i BIM (information).
• Parametriska egenskaper
  Material, linjetyper, fyllningar och andra attribut är parametriska och kan ändras i projektet. Däremot är geometrin oftast fast om du inte använder avancerade metoder.
• LOD-baserade symboler
  Du kan skapa olika detaljnivåer för 2D-symboler och 3D-modeller, vilket är viktigt för dokumentation och BIM-workflows.

• Standardanpassning
  Möjlighet att följa nationella standarder genom att välja eller anpassa egenskapsscheman.
• Import av geometri
  Stöd för att importera objekt från format som IFC, 3DS, DWG, 3DM etc.



Installation

1. Installera och aktivera LPM

• Se till att tillägget är installerat i Archicad.
• Aktivera det via Add-Ons-menyn.

2. Skapa grundgeometri

• Använd Archicads vanliga verktyg (väggar, bjälklag, morphs osv.) för att modellera objektet.
• Placera objektet i rätt position (vanligtvis med baspunkten i origo).

3. Starta Library Part Maker

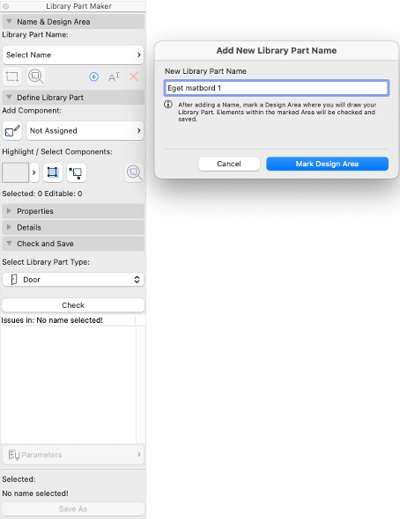

• Gå till Design → Library Part Maker → Create New Library Part.
• Välj typ av objekt:
  • Generic Object
  • Door / Window
  • Lamp
  • MEP Part

4. Definiera parametrar

• Ange namn, kategori och beskrivning.
• Ställ in parametriska egenskaper (material, linjetyper, fyllningar).
• Koppla datafält (t.ex. produktinformation, IFC-egenskaper).

5. Skapa 2D-symbol

• Generera automatiskt från 3D-modellen eller rita en egen symbol.
• Anpassa olika LOD-nivåer (Low, Medium, High) för dokumentation.

6. Lägg till egenskaper och klassificering

• Koppla objektet till IFC-klassificering eller nationella standarder.
• Importera egenskaper från Excel om du har en produktdatamall.

7. Spara och publicera

• Klicka på Create Library Part.
• Objektet sparas som en GDL-baserad Library Part i din Archicad-biblioteksmapp.
• Du kan nu använda det i projekt eller dela med andra.



Vill du lära dig mer om att skapa egna objekt och texturer med olika tekniker, eller kunna hämta in objekt med andra filformat?
