Gjør Norkart terreng lettere med Architerra

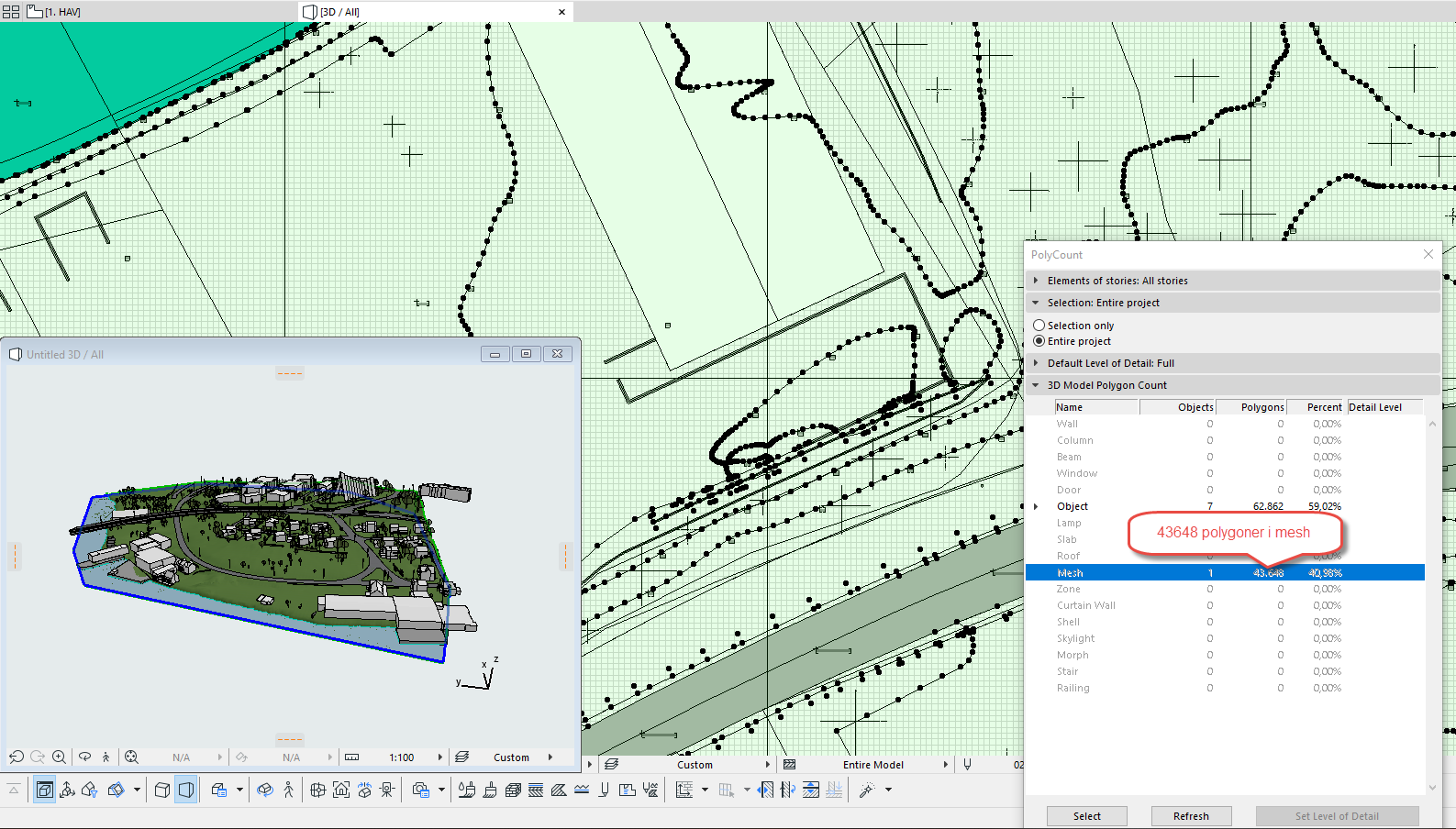

Man kan slette meshen i Archicad og legge inn et nytt , generert med Architerra. Alle dataene vi trenger er inkludert i .zip filen du har fått fra Norkart.

Slik gjør vi det: Start en ny fil, still denne til å bruke meter med 2 desimaler og gå til Hav-etasjen. Pakk ut .zip filen du har fått fra Norkart, og start Architerra paletten. Så velger du import .dxf, slik:

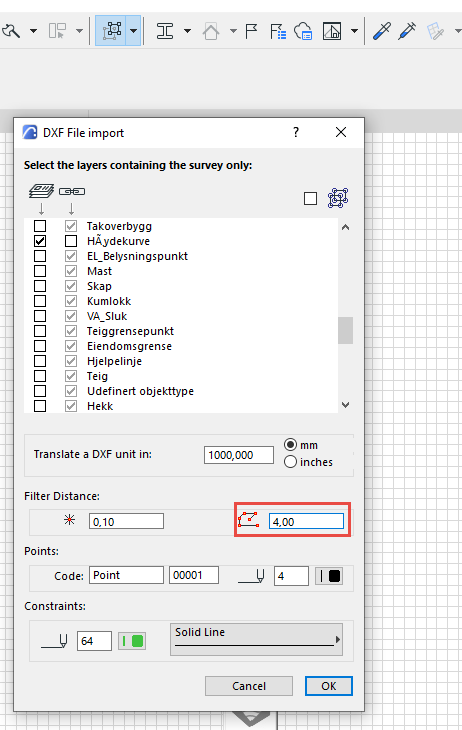

Velg filen Alle data.dxf, som ligger i Basiskart mappen. Da får du et bilde som dette:

Velg de objekttypene (lagene) som har med terrengform å gjøre, f.eks. Høydekurve, og Forsenkningskurve. Og sett en fornuftig filterdistanse. I eksemplet over er det satt 4 meter.

Importer dette.

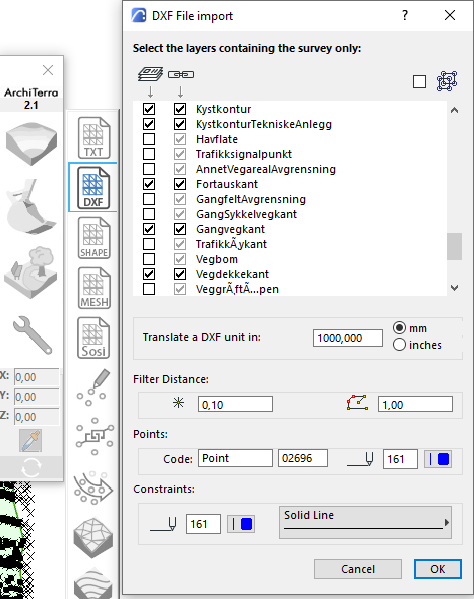

Kjør så en import til, av objekttyper som definerer kanter i terrenget, f.eks. veikanter og kystkontur.

Gjerne med filterdistanse 1 meter. Husk å sette på "Constraints", (avkryssning 2).

Så kan du sette på en Architerra Outline, og derefter generer terrenget på vanlig måte.

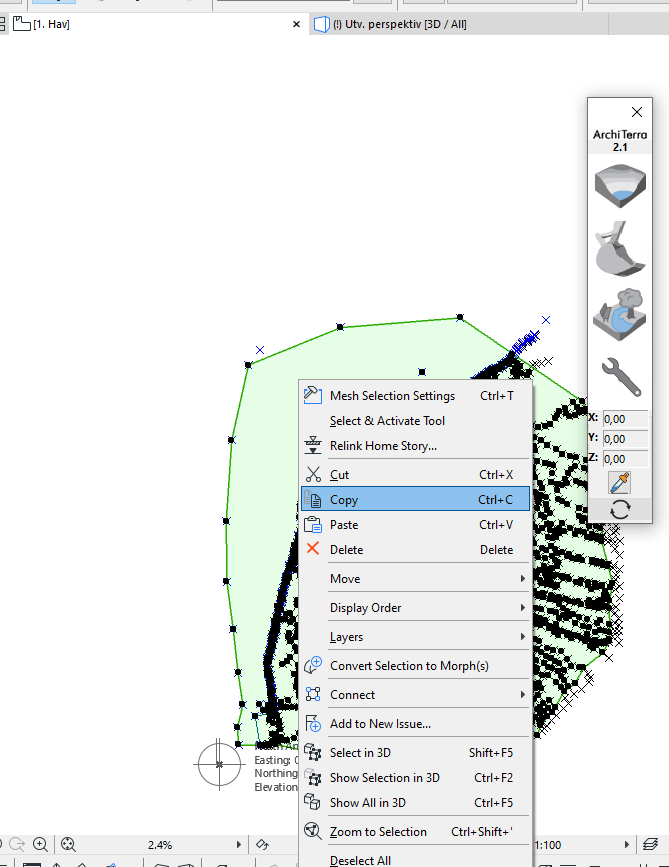

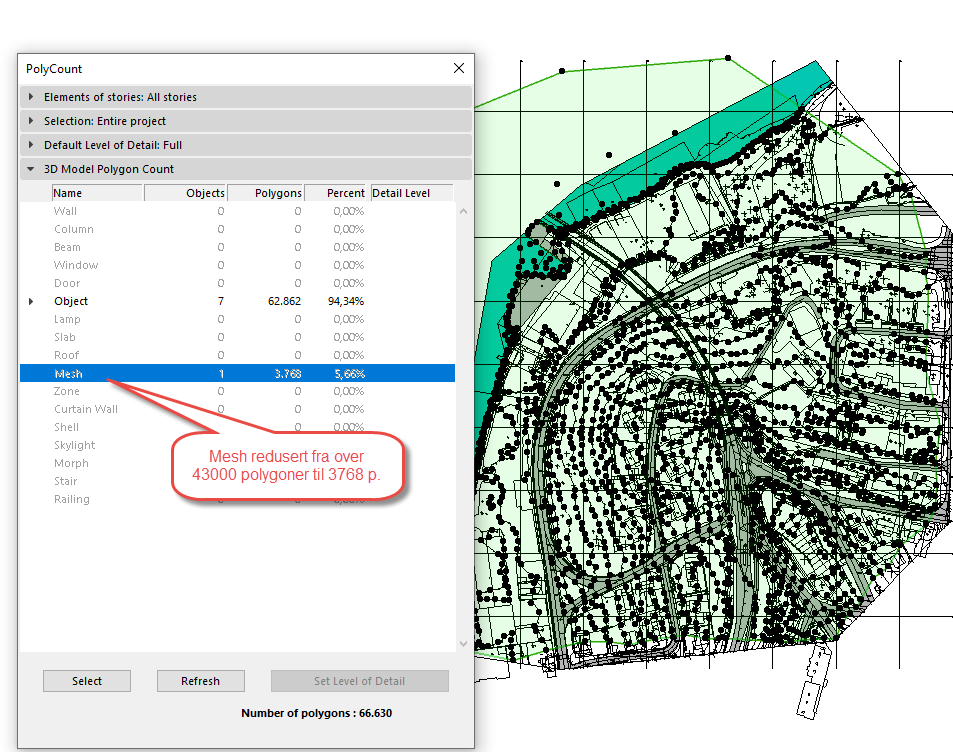

Da får du et mye lettere terreng som du kan kopiere inn i den opprinnelige filen din (etter å ha slettet den opprinnelige mesh'en fra Norkart). Bruk bare  Copy, og Paste mellom filene.

Les mer om filerdistanser og om hvordan man kan gjøre et Architerra terreng lettere her.
