Legge til parametre/properties fra objekter for eksport i IFC

I eksempelet under er det brukt et romobjekt (zone-verktøyet), men det fungerer på samme måte for andre objekter.

Det som forklares her er ennå bedre beskrevet i IFC Reference Guide for Archicad, det anbefales på det sterkeste å ha denne tilgjengelig som oppslagsverk.

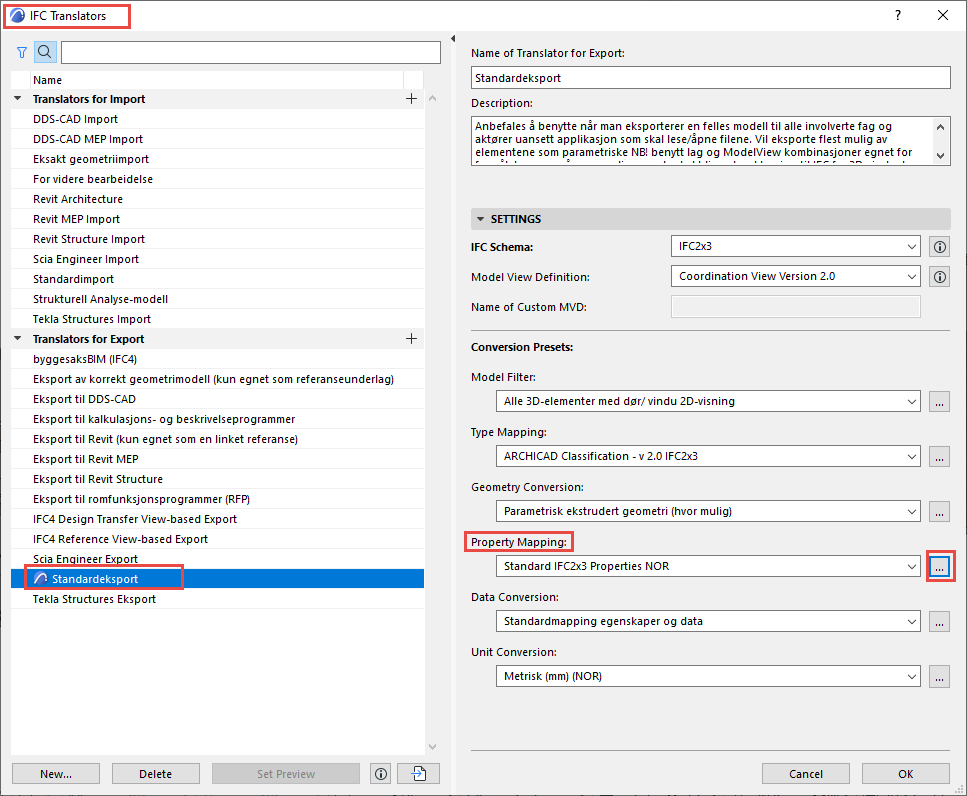

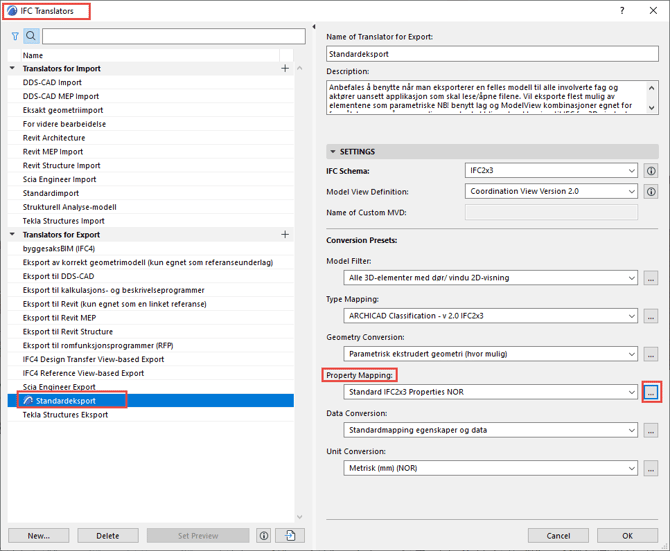

1. Åpne den IFC-oversetter som du vil bruke som utgangspunkt

Tips: Lag en kopi slik at du ikke roter til originalen.

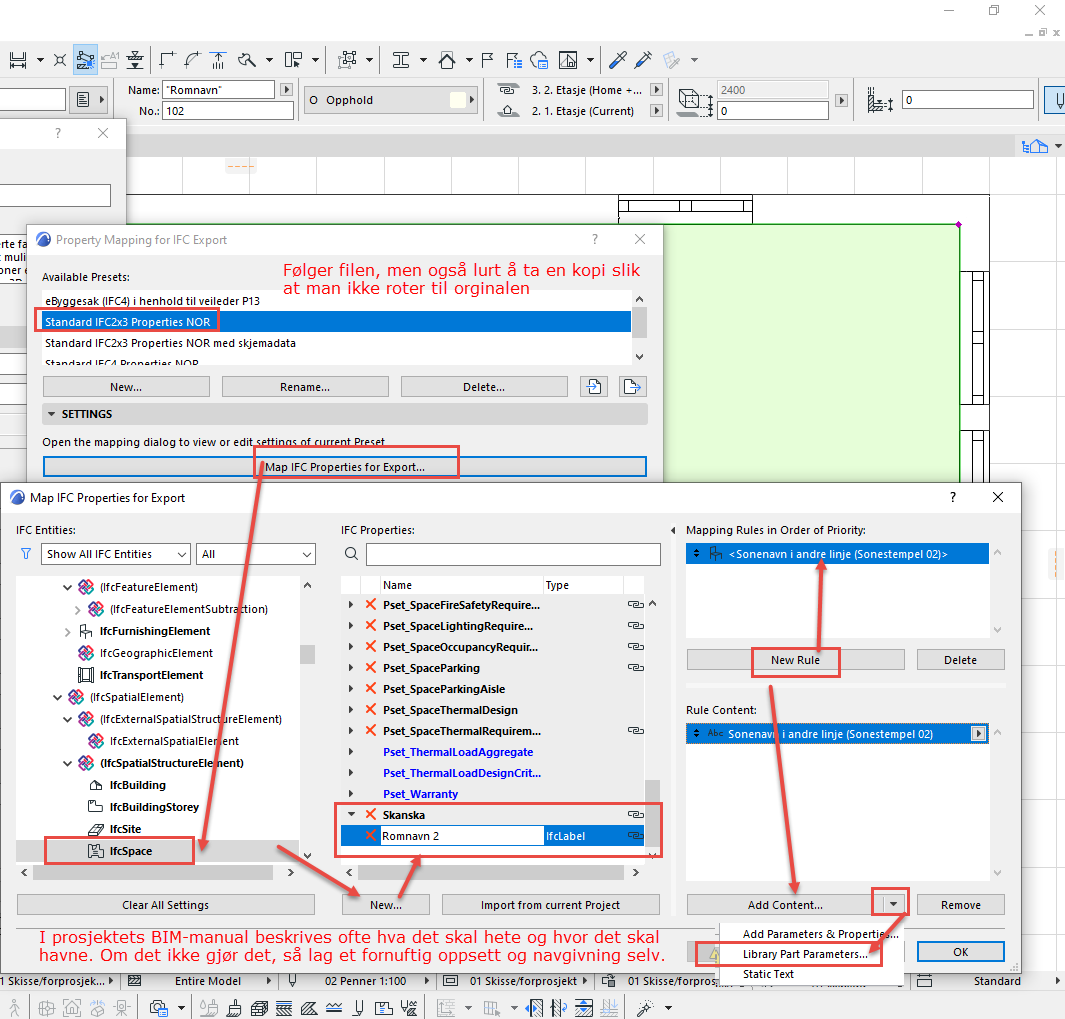

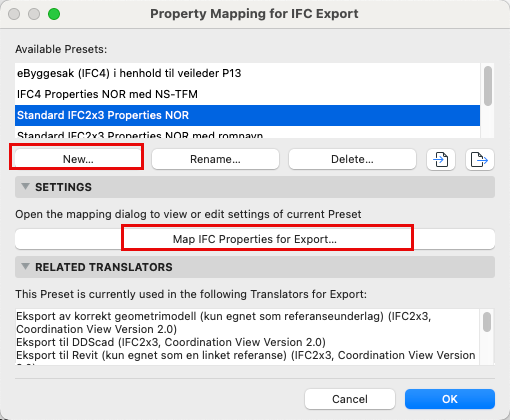

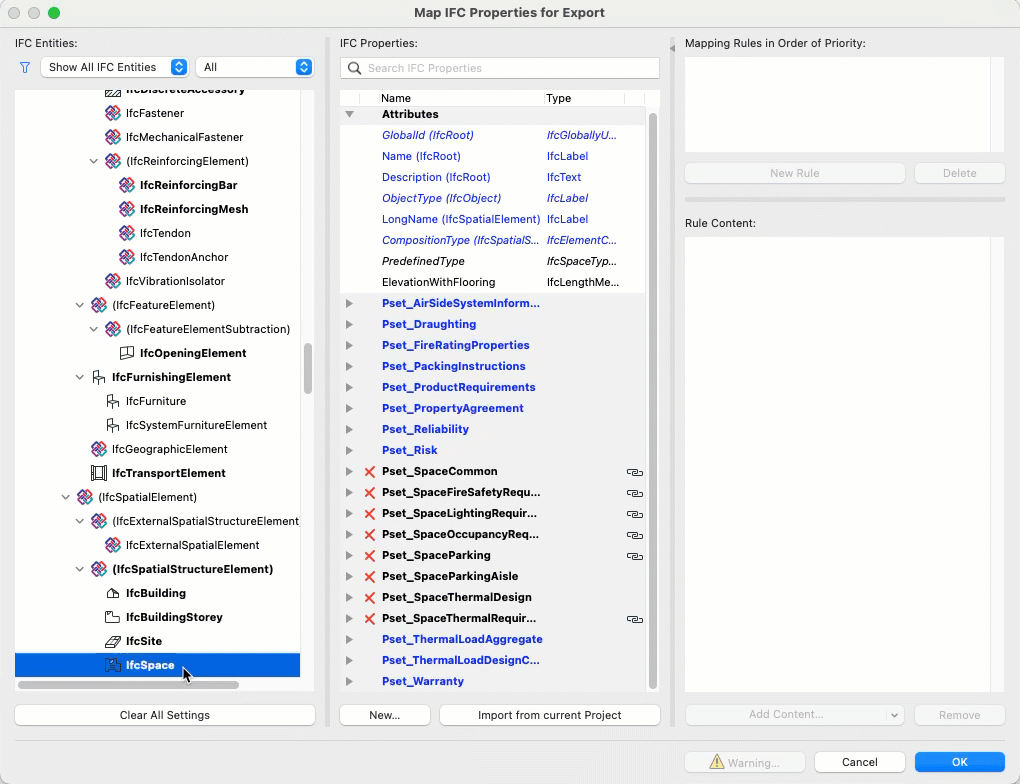

2. Gå til Properties Mapping og velg å lage ett nytt sett (blir egen fane i f.eks. Solibri).

I prosjektets BIM-manual beskrives det ofte hvilke data som skal hentes ut, og hvor de skal plasseres. Hvis dette ikke er spesifisert, kan du lage et fornuftig oppsett og navngivning selv.

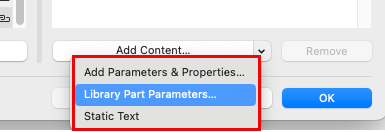

Her kan du velge å hente ut data fra Parameters & Properties, Library Part Parameters, eller legge til en statisk tekst. Dette eksemplet tar utgangspunkt i Library Part Parameters...

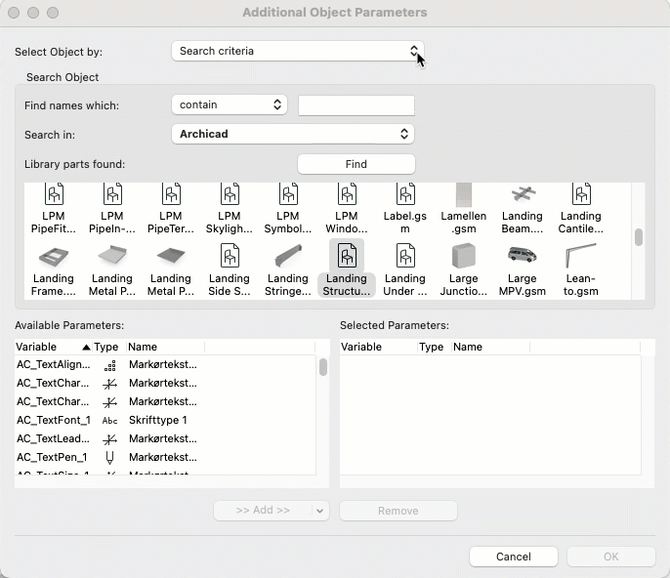

3. Legg til det Library Part Parameter du ønsker

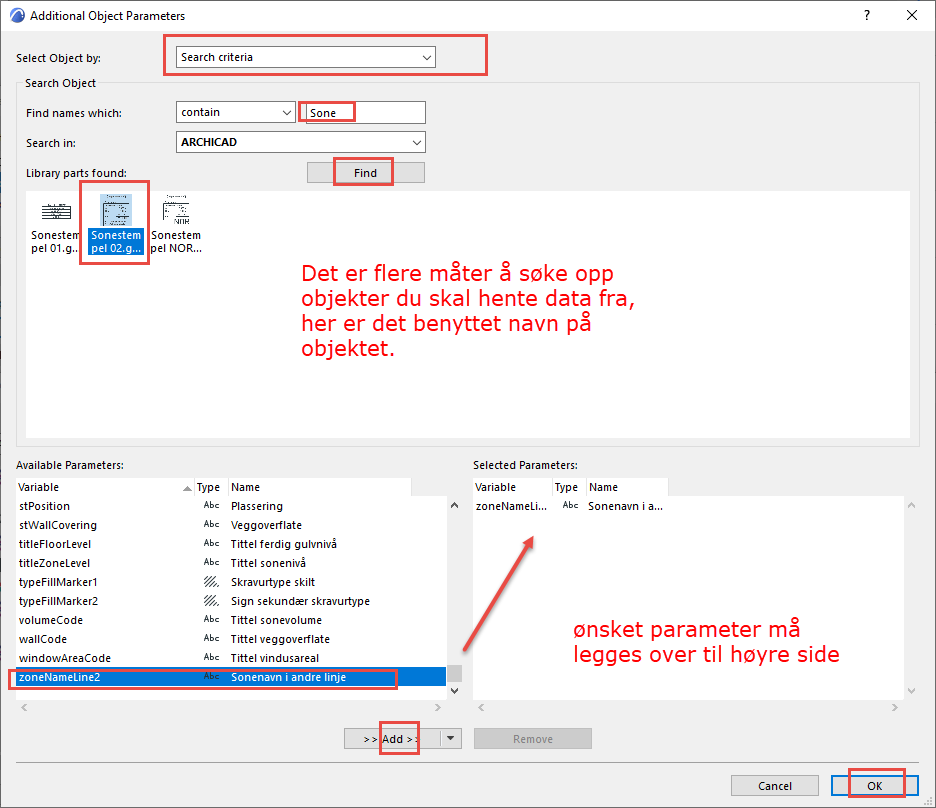

Det er flere måter å søke opp objektene du skal hente data fra. Her er det benyttet navn på objektet.

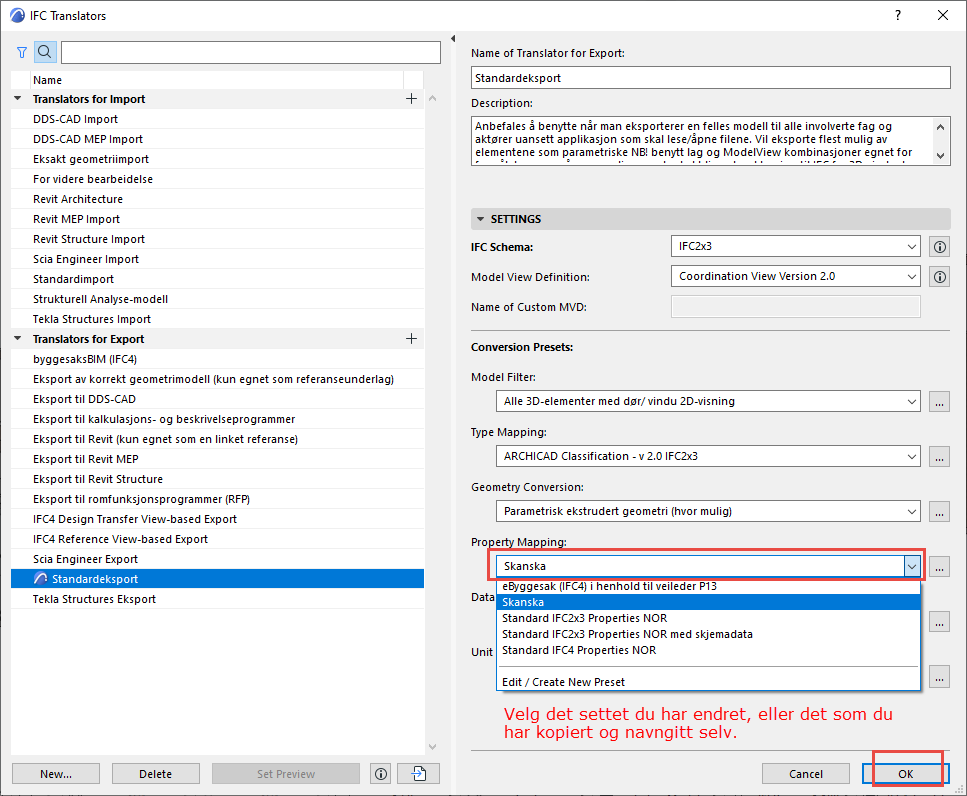

4. Velg det settet som du skal benytte som Property Mapping

Benytter du nå denne oversetteren og har en verdi/tekst på det parameter du skal eksportere ut, vil du kunne se resultat i f.eks. Solibri.
