Hvordan legge ortofoto på et terreng/mesh

Metoden er fin å bruke for å legge flyfoto eller ortofoto, men også andre bilder på terreng.

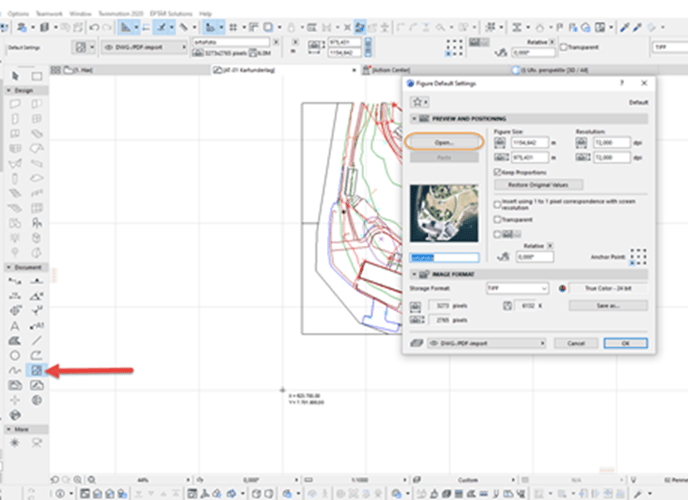

Først legger vi ortofotoet på Worksheetet eller etasjen hvor kartet er plassert.

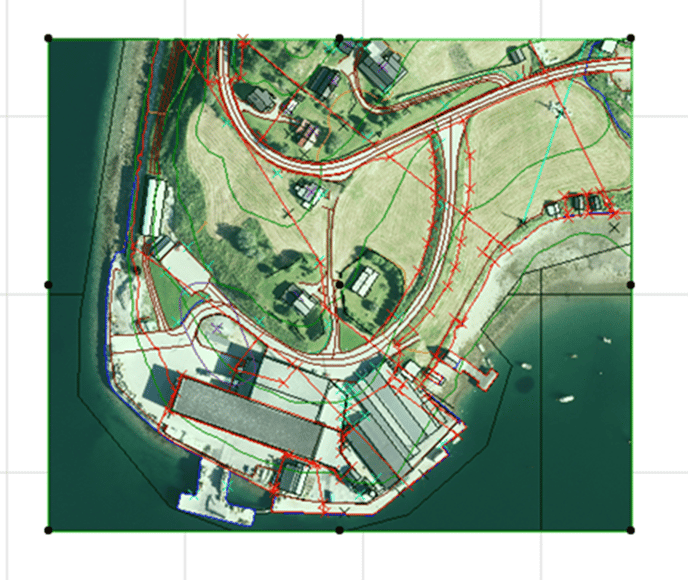

Dette vil ikke automatisk passe til kartet, men må justeres litt

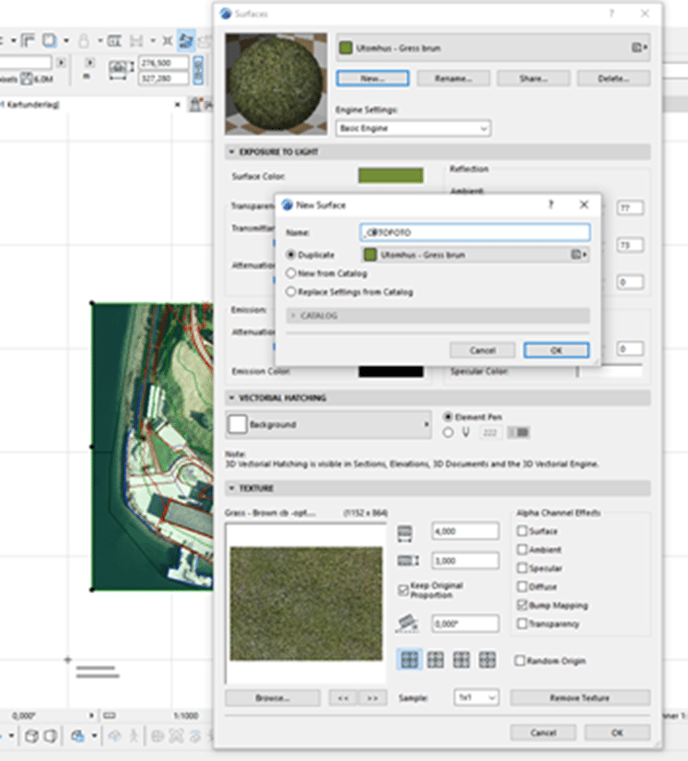

Så oppretter vi et nytt overflate  materiale (Surface):

Så legger vi inn ortofotoet som en Texture, og tilpasser størrelsen til den størrelsen bildet fikk på Worksheet eller etasje.

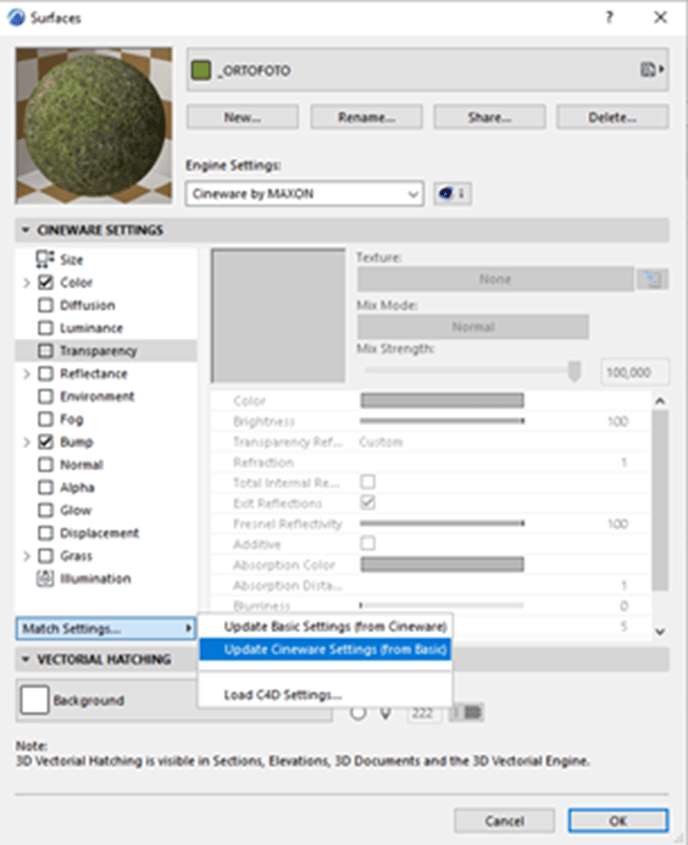

Husk å oppdatere Cineware rendering settings:

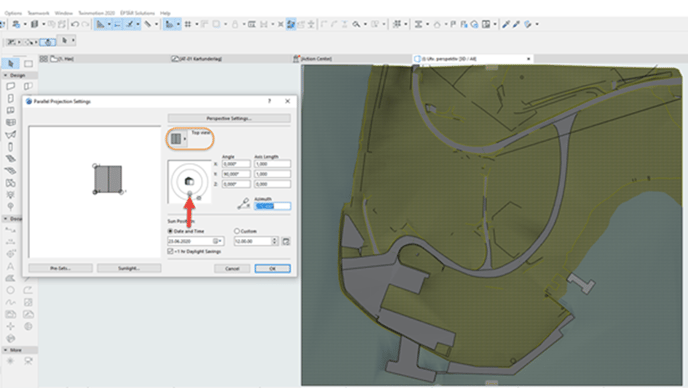

Åpne 3D viewet, og still inn på Parallell Projection, vist fra Top view, og med kamraet i syd (Det kan dras på plass)

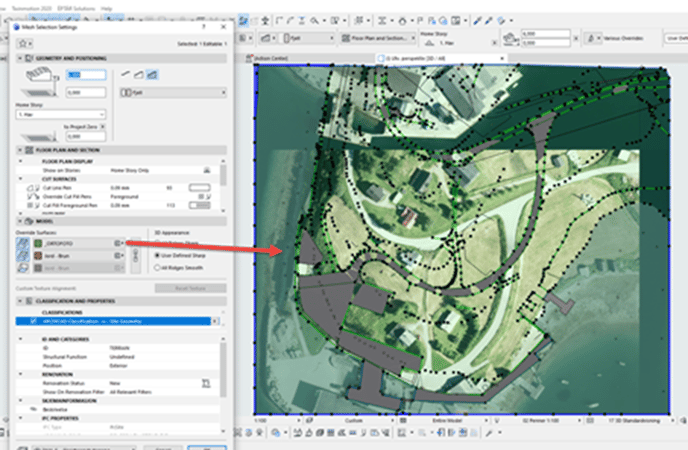

Så endrer du overflaten på terrengmeshet du har laget (i Archicad mesh settings, under model avsnittet) med Architerra, til det overflatematerialet (Surfacen) du laget tidligere. Du vil se at størrelsen passer, men ikke plasseringen:

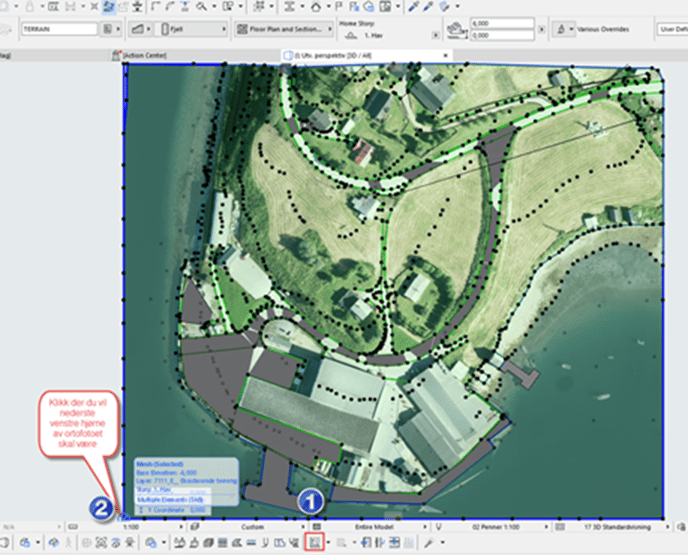

Klikk så på ikonet for Set Origin…, Så klikker du der du vil ha ortofotoets nederste venstre hjørne. Er det ikke noe mesh der, kan du legge et dekke med samme overflate der.

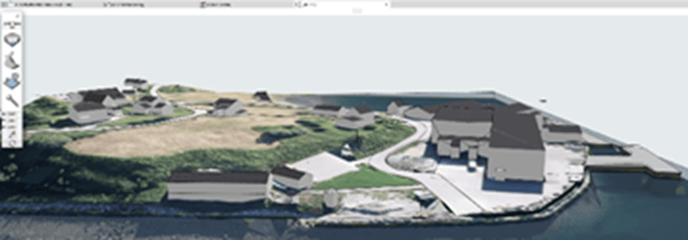

Da vil det se slik ut i perspektiv :
