Fra DXF/DWG til objekt

Du kan importere både 2D- og 3D-DWG-filer til Archicad og konvertere dem til Archicad-objekter.

Det er imidlertid viktig å være oppmerksom på at mange 3D-DWG-filer kan være tunge og vanskelige å jobbe med i Archicad. Derfor anbefales det å bruke Archicad-spesifikke objekter når det er mulig, da disse vanligvis er mer optimaliserte og enklere å håndtere i arbeidsflyten din.

Følg metoden under

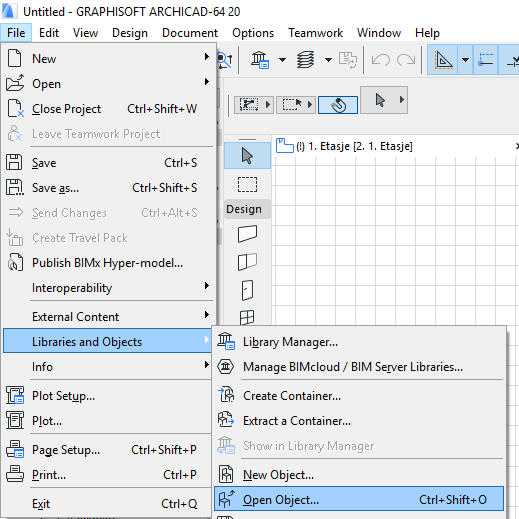

1. Gå via File > Libraries and Objects > Open Object

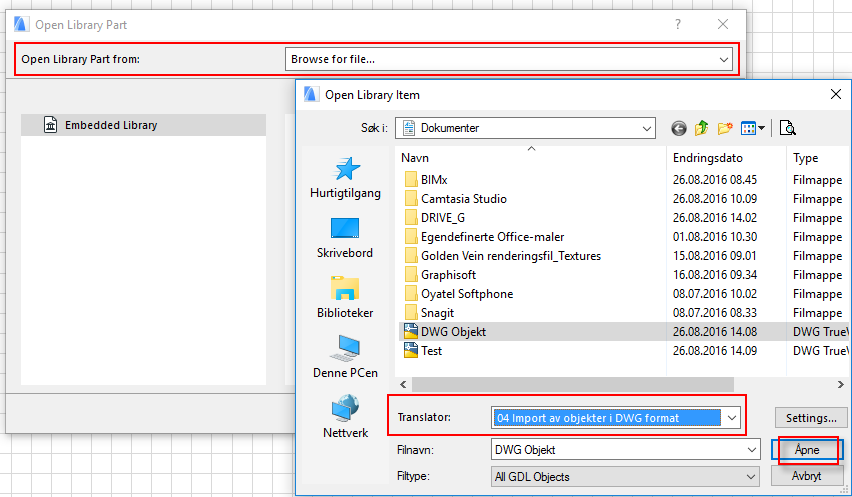

2. Under Open Library Part from.. > Browse for File > finn filen og velg Translator til 04 Import av objekter i DWG format > Åpne

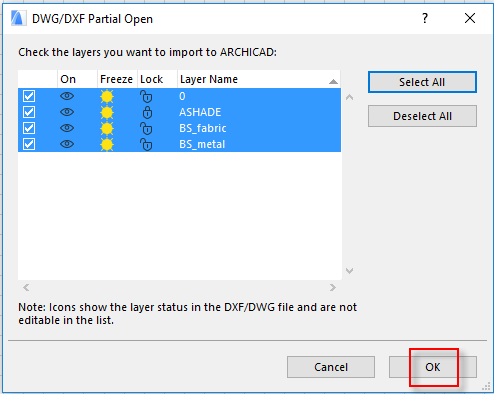

3. Select All > OK

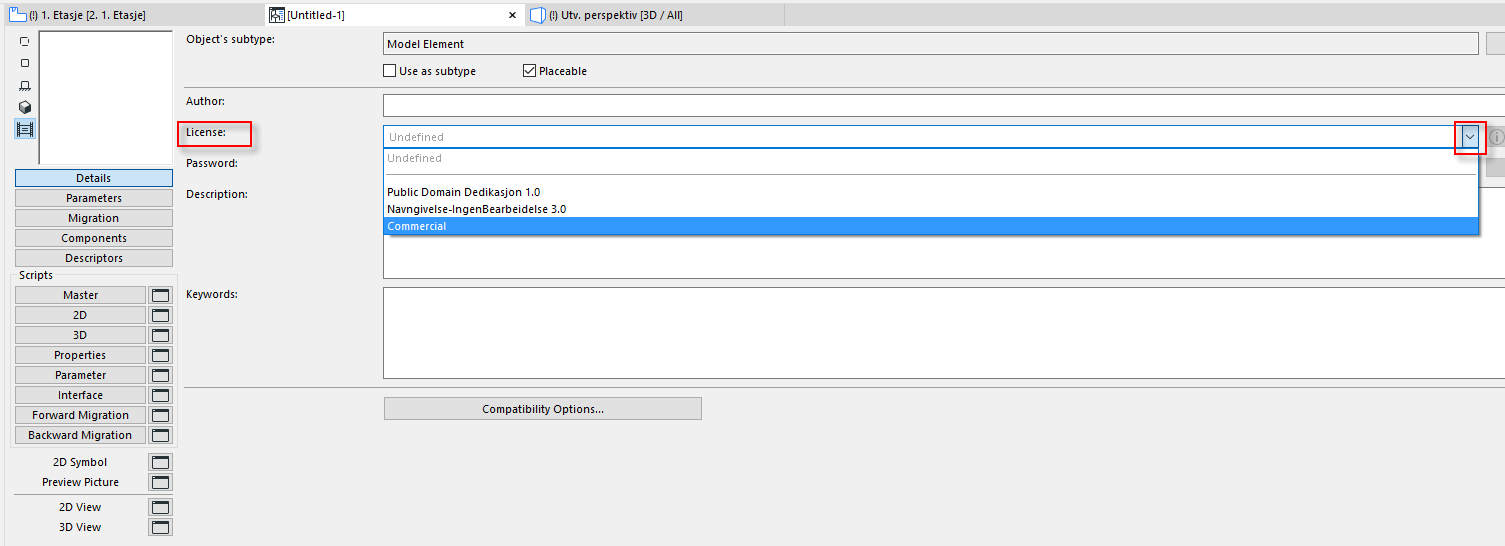

4. GDL-skriptet til objektet åpnes. Kontroller at det er tildelt en lisens. Info om de forskjellige lisensene finner du ved å trykke på info-knappen ved siden av (i)

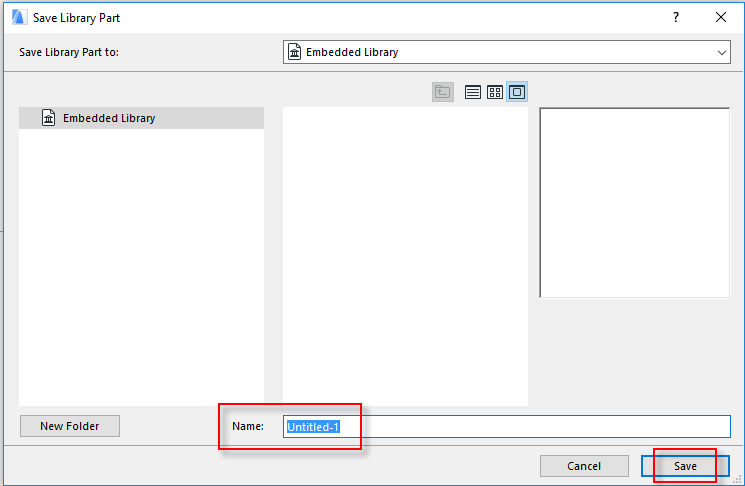

5. Save > velg biblioteket objektet skal lagres til og gi et navn > save

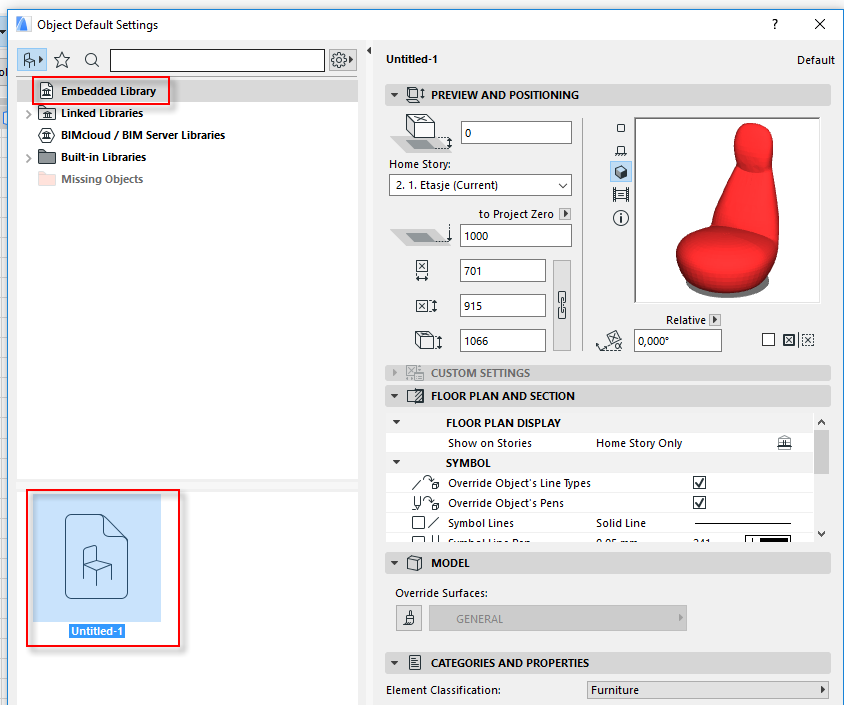

6. Objektet ligger i valgte bibliotek som et GSM-objekt og er klar til å brukes


Om du ønsker å endre 2D-symbolet til objektet kan du se video om dette her.
