Luo aukot valinnasta

Toisinaan projekteissa, etenkin korjaushankkeissa, seiniä pitää piirtää eri syistä rinnakkain, esimerkiksi erivaiheisina. Näin tehdään vaikkapa tilojen erottamiseksi, pintakerrosten mallintamiseksi yms. - ja usein tällöin syntyy tarve tehdä aukko molempien seinien läpi. Aukko-työkalun käyttö on useimmille tuttua, mutta voit käyttää myös Luo aukot valinnasta -toimintoa. Usein se on selkeästi näppärämpi ratkaisu, kun toisen seinän aukko on jo olemassa.

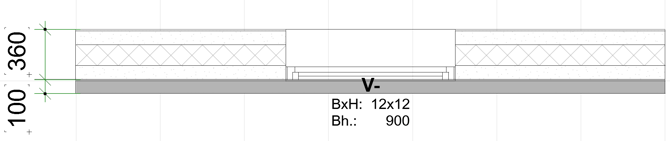

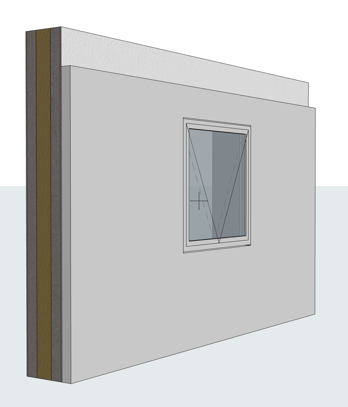

Kuvassa on kaksi seinää rinnakkain, ja toisessa on ikkuna, jonka haluaisimme sijaitsevan myös toisessa seinässä.

Valitse ikkuna, ja aseta sen Sisäänveto siten, että se leikkaa toista seinää, tässä tapauksessa -100 mm.

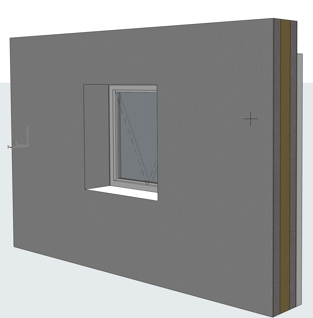

Tulos on tämän näköinen -

Klikkaa sitten ikkunaa hiiren oikealla napilla, ja valitse Yhdistä > Luo aukot valinnasta...

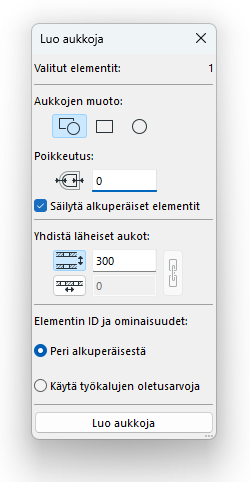

Aseta Poikkeutus ikkunan tarvitsemien asennusvarojen mukaan, tavallisesti 10mm tai 15mm, ja osoita Luo aukkoja.

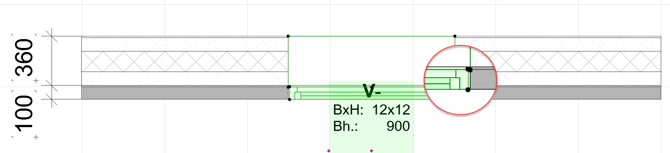

Nyt ikkunalle on aukko molemmissa seinissä.
