True Fill Apperance vs Bitmap

OPPLEVER DU AT MATERIALENE VISES I EN ANNEN SKALA I PLANVISNINGEN?

I Archicad kan hver fylltype vises på to måter:

  • True Fill Appearance (vektorbasert)
  • Bitmap (pikselbasert).

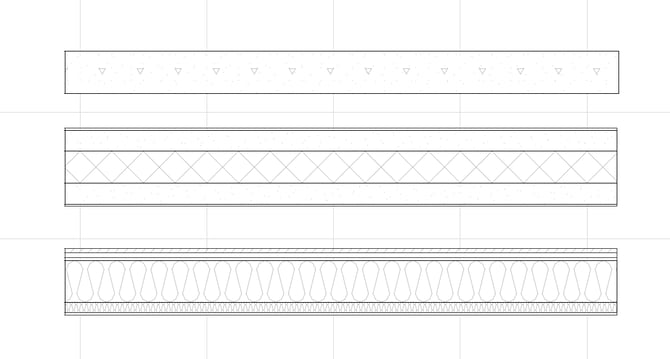

True Fill Appearance (standard)

Som standard vises alle fyll i prosjektet som True Fills Apperance. Dette styres via:

View → On-Screen View Options → True Fills Apperance

Når True Fill er aktivert, ser du fyllet som et vektorbasert og forenklet mønster.
Dette er den symbolske fremstillingen som er definert i fyllets innstillinger.

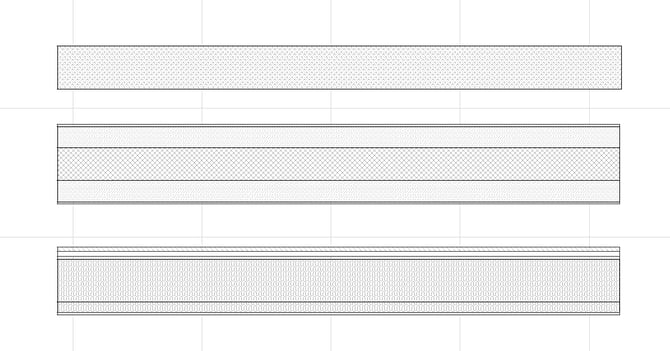

Bitmap-visning

Hvis du slår av True Fill-visning, vil fyllene i stedet vises som bitmap. Dette betyr at Archicad viser den faktiske teksturen (f.eks. treverk, betong eller fliser) som et pikselbasert mønster.

NB! Selv om fyllet vises som bitmap på skjermen, vil Archicad alltid bruke True Fill Appearance ved utskrift. Bitmap påvirker kun skjermvisningen.

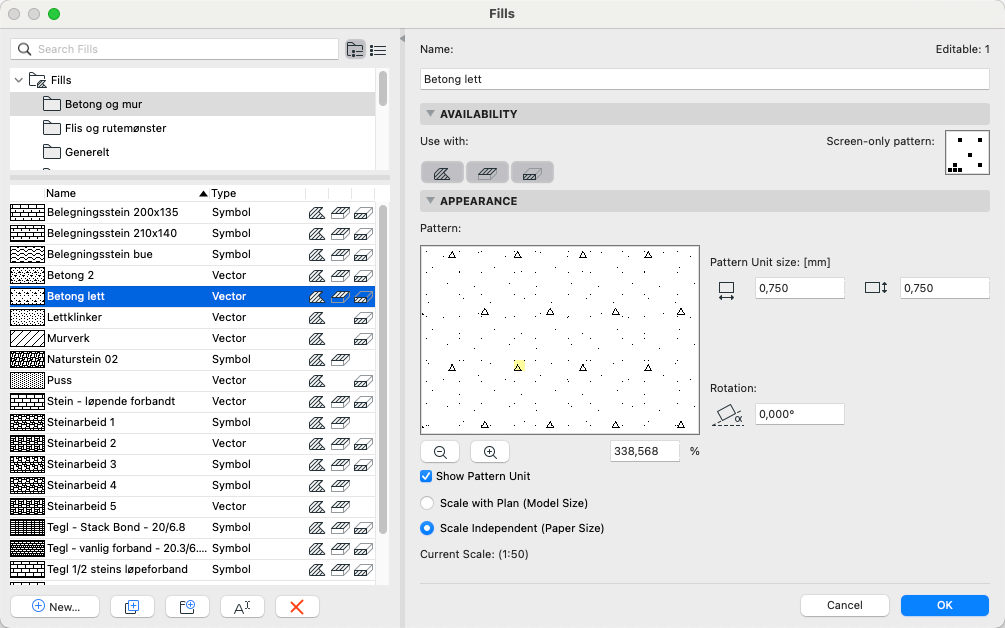

Fill settings

I Fill Settings får du full oversikt over hvordan det symbolske mønsteret er definert og skaleres. Her ser du blant annet fylltypen, den tilhørende bitmap-versjonen, og størrelsen på mønsterenheten. Du kan også styre om fyllet skal skaleres etter modellens målestokk (Scale with Plan – Model Size) eller om det skal beholde samme størrelse uavhengig av målestokk (Scale Independent – Paper Size). Dersom True Fill Appearance er slått av, eller fyllet er satt til papiruavhengig skalering, kan mønsteret fremstå som om det endrer skala eller blir «for tett» i planvisningen.
