Søyler med komplekse profiler

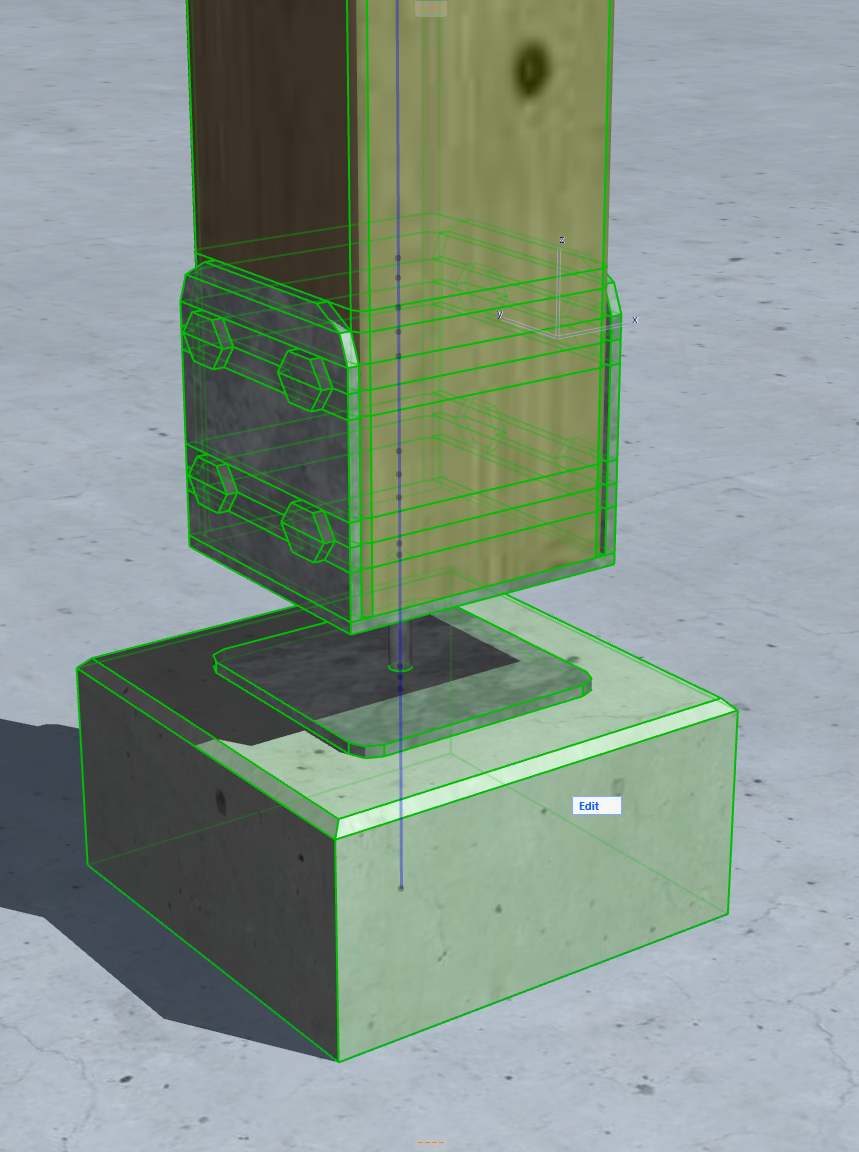

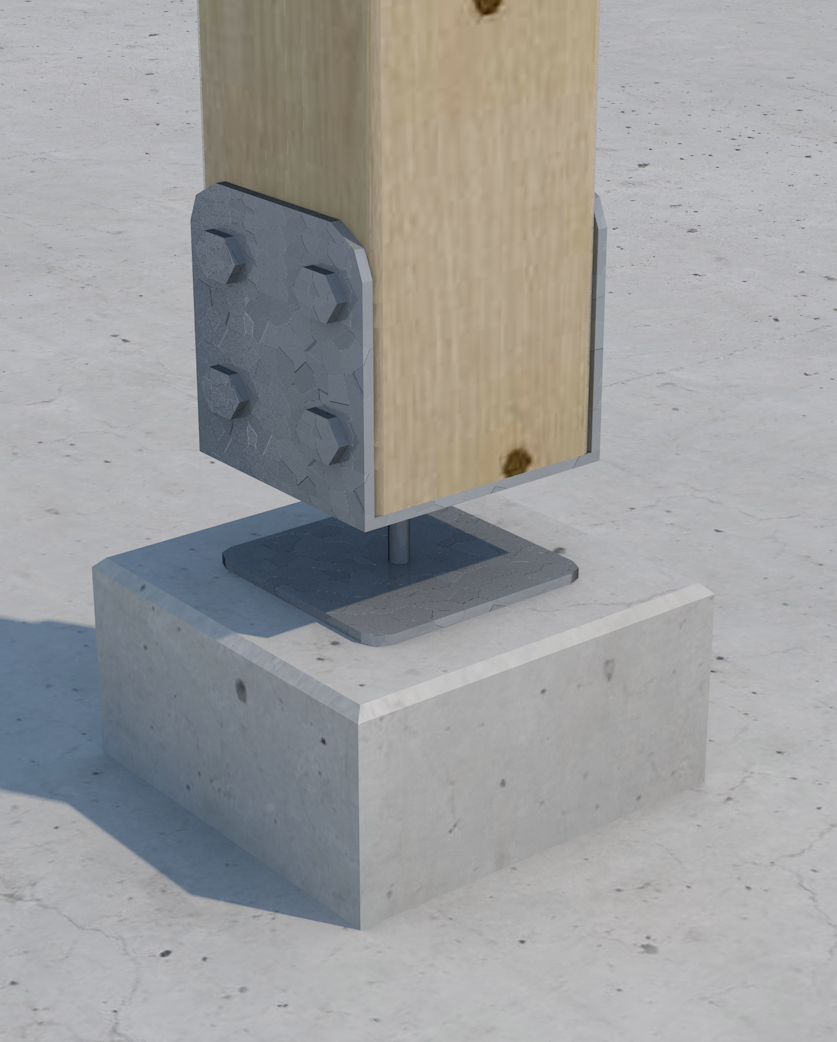

Søylee du kan se over her består av kun ett element, en enkelt søyle. Hvordan er det mulig? Hemmeligheten er segmenterte søyler og komplekse profiler.

I Archicad har vi muligheten til å spesifisere at søylene våre skal bestå av forskjellige segmenter. Hvert segment kan bestå av en kompleks profil. Komplekse profiler har muligheten til å være dynamiske i forhold til å endre form fra ett segment til et annet.

Som du kan se på illustrasjonen over, så består vår av flere segmenter i høyden. Noen av de er enkle former som man kan velge "ut av boksen" under Structure i Column objektet sine Segment settings, mens andre er Complex Profiles.

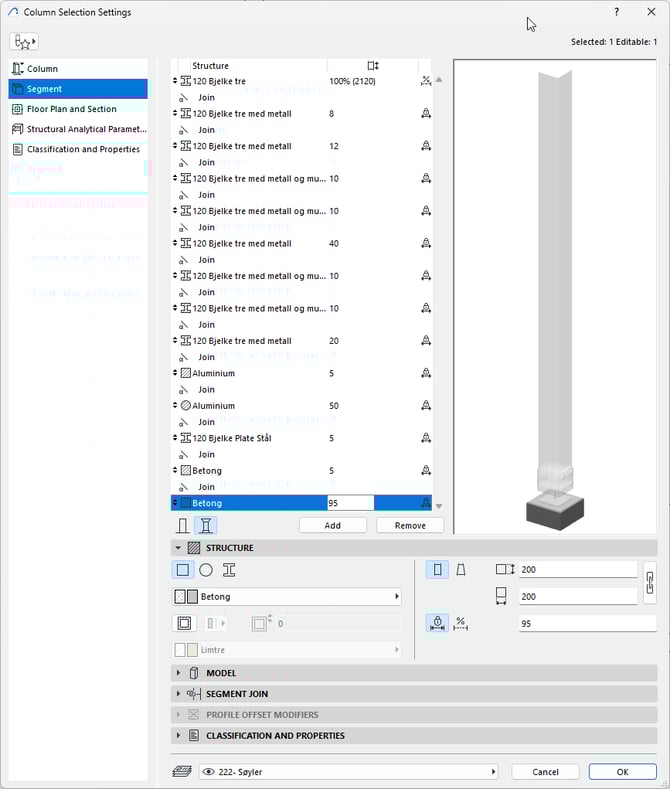

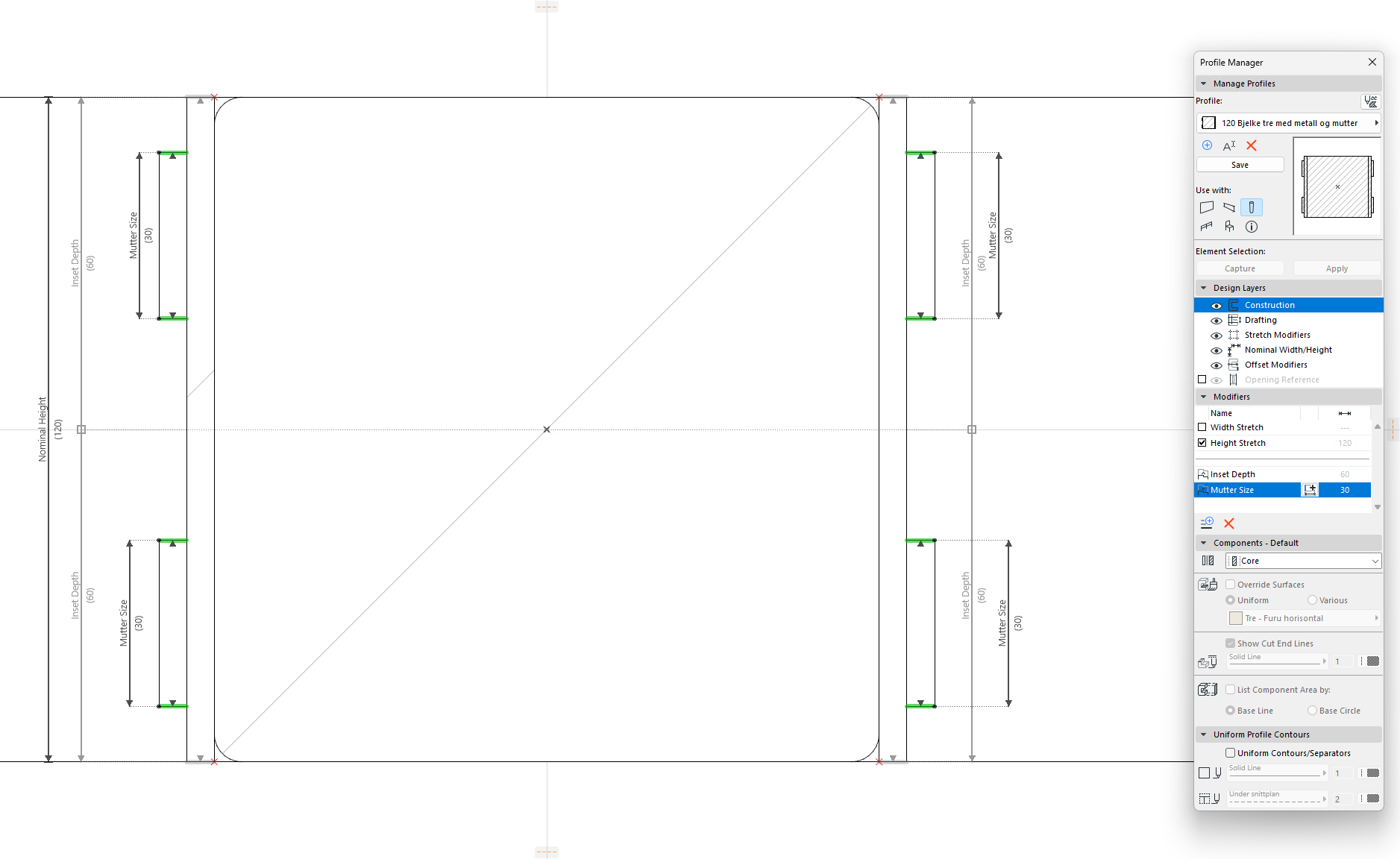

Over kan du se innstillingene for søylen. Under legger jeg inn illustrasjoner av den profilen som har trebjelke, metall på sidene og mutter.

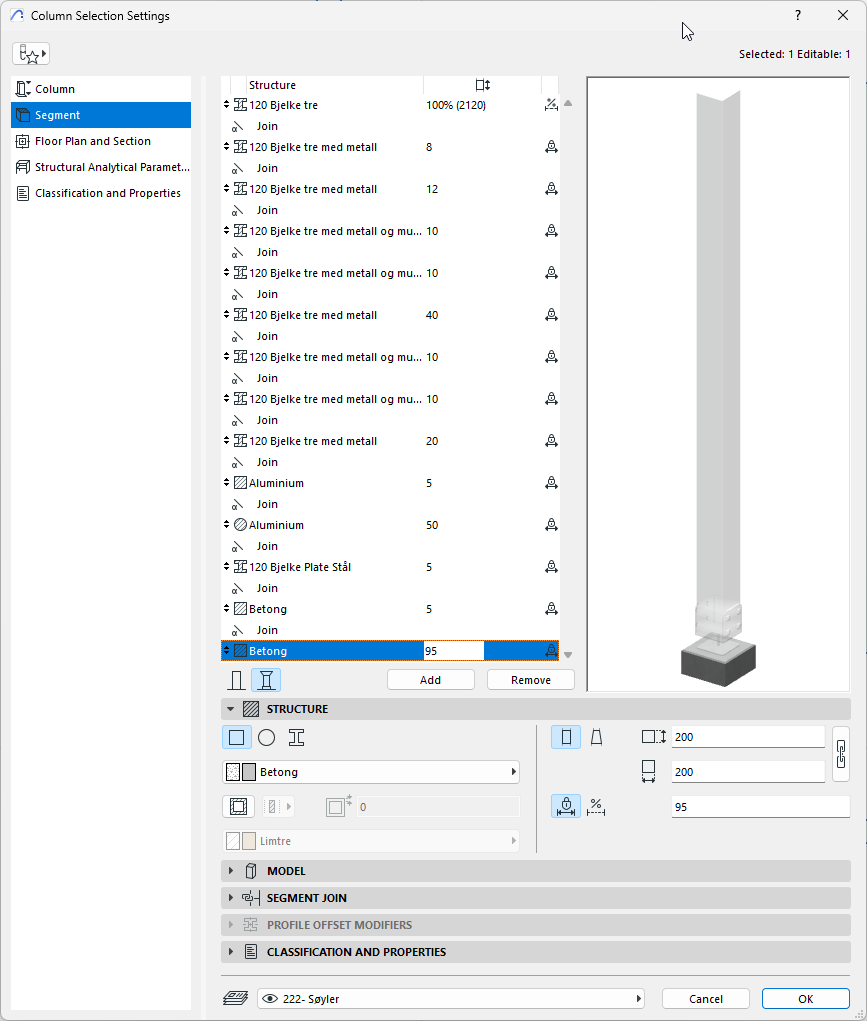

Som du kan lese av innstillingene har jeg startet nederst med 95+5=100 mm betong, som er 200x200mm. De 5 mm på toppen er for å lage en avrundet kant.

Så har jeg fulgt opp med en custom profile av en stålplate, ettersom den er avrundet i kantene.

Oppå den igjen har jeg laget en sylinder med stål, opp til enda en plate.

Så begynner de komplekse profilene, hvor jeg har laget profilen av trebjelken med de to metallplatene på siden.

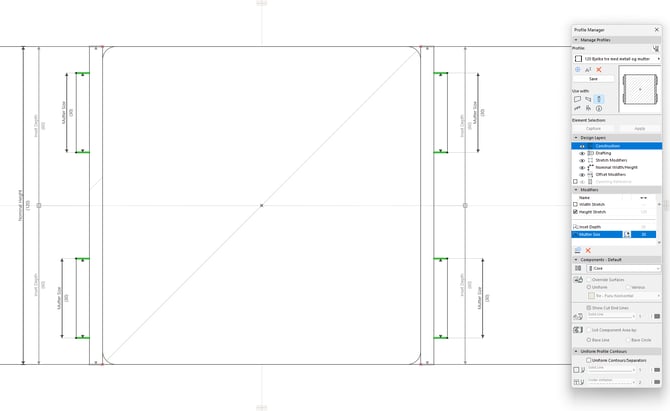

Så har jeg lagt til en profil som er lik, men med mutteren stikkende ut i tillegg. Mutteren har jeg gjort redigerbar, så vi kan endre helningen inn og ut, og sånn sett få til formen som kan minne om et mutterhode.

Over det igjen har jeg lagt til noen segmenter med den komplekse profilen som har trebjelken og metallplatene, men jeg har også gjort metallplatene redigerbare a la profilen som hadde mutterene, så jeg får til en avrunding av metallplaten på toppen.

Forhåpentligvis kan dette inspirere litt i forhold til hvilke muligheter man har med søyleverktøyet.

For mer informasjon om komplekse profiler kan du ta en titt her.
