Gode tips ved bruk av Marquee Tool som er et av de mest fleksible verktøyene i Archicad. Artikkelen tar for seg ulike metoder å benytte verktøyet på

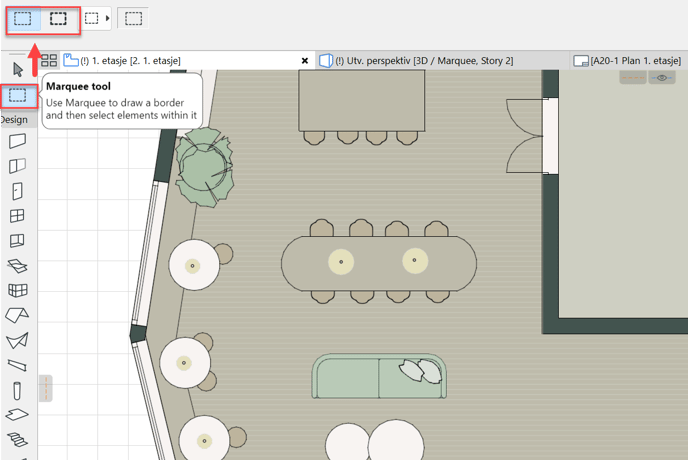

1. Forskjellen på tykk og tynn Marquee
Tynn Marquee - Kun den etasjen du står i vil bli vist i 3D.
Tykk Marquee - Alle etasjer. Du vil se hele modellen i 3D.

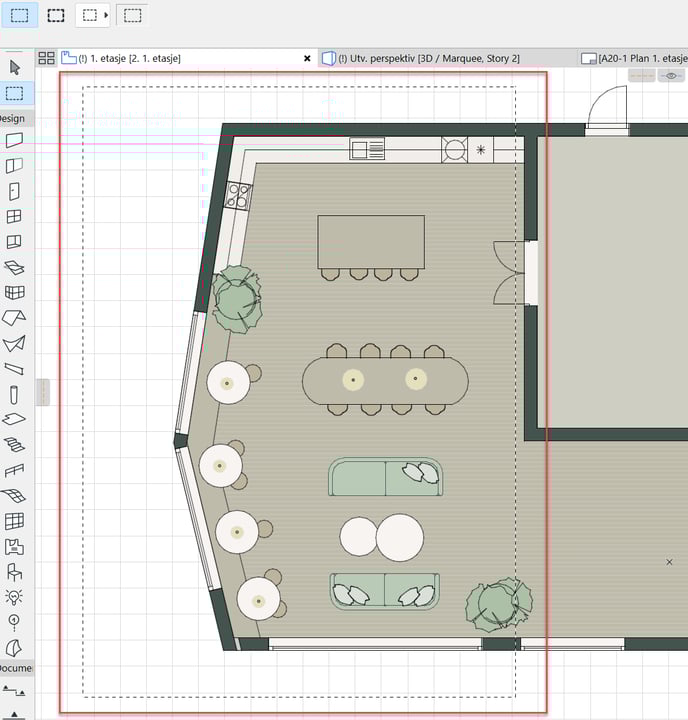

Når du har satt ut Marquee - høyreklikk i vinduet og velg Show Marquee in 3d

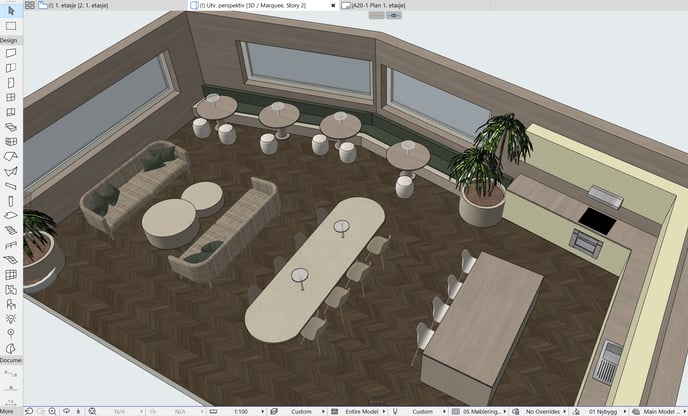

Når du har trykket Show Marquee in 3D så får du opp modellen i det markerte område.
Da kan du jobbe videre med dette spesielle området, istedet for å ha med alt annet.

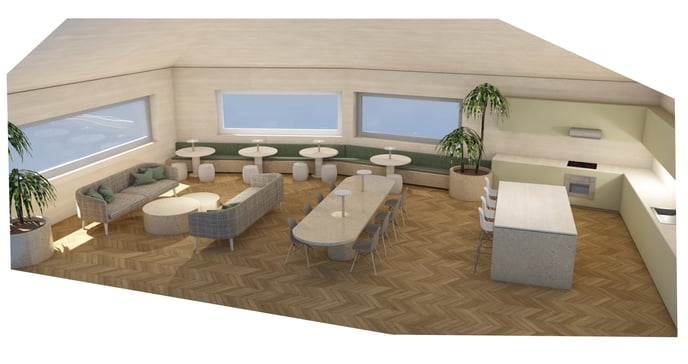

3. Marquee av et området med rendring.
Man kan også rendere deler av en modell ved hjelp av Marquee Tool.
Ta f.eks bildet over og ta en rendring på dette.
4. Strekke elementer med Marquee.
Ved hjelp av Marquee kan du strekke i elementer sånn som f.eks vegger.
Under har vi et eksempel hvor vi strekker vegger og gjør rommet større.

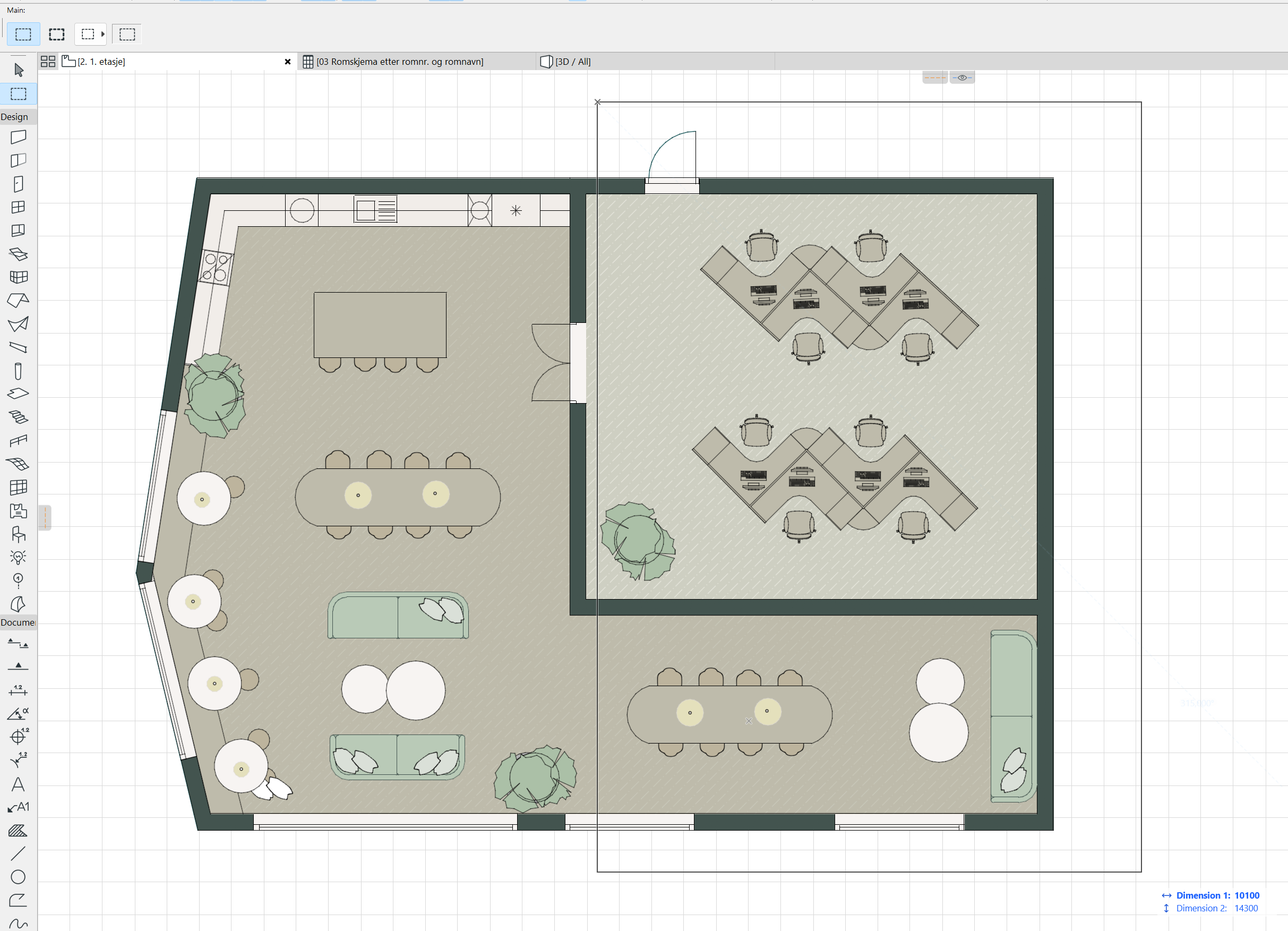

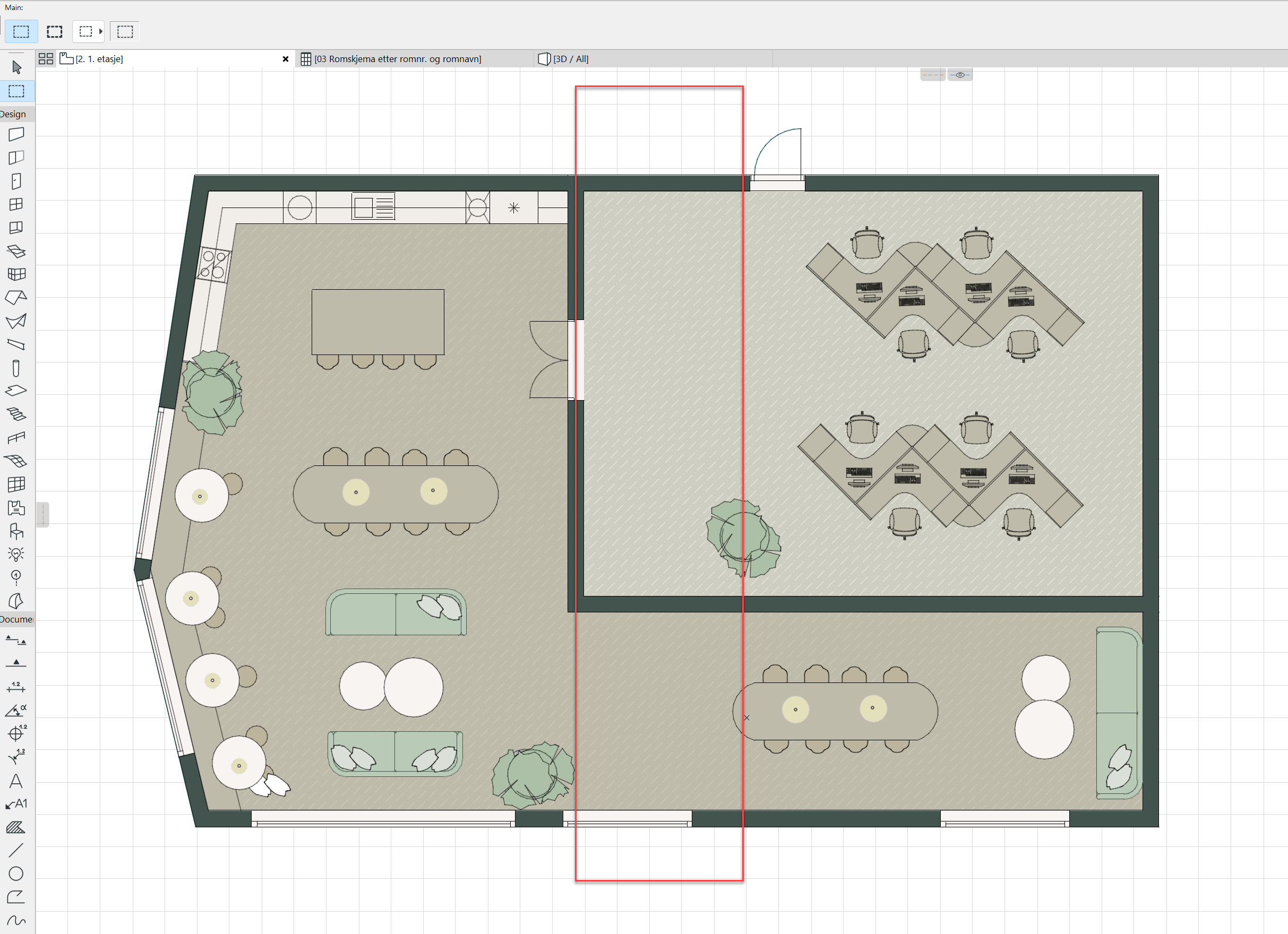

Steg 1: Sett ut en Marquee

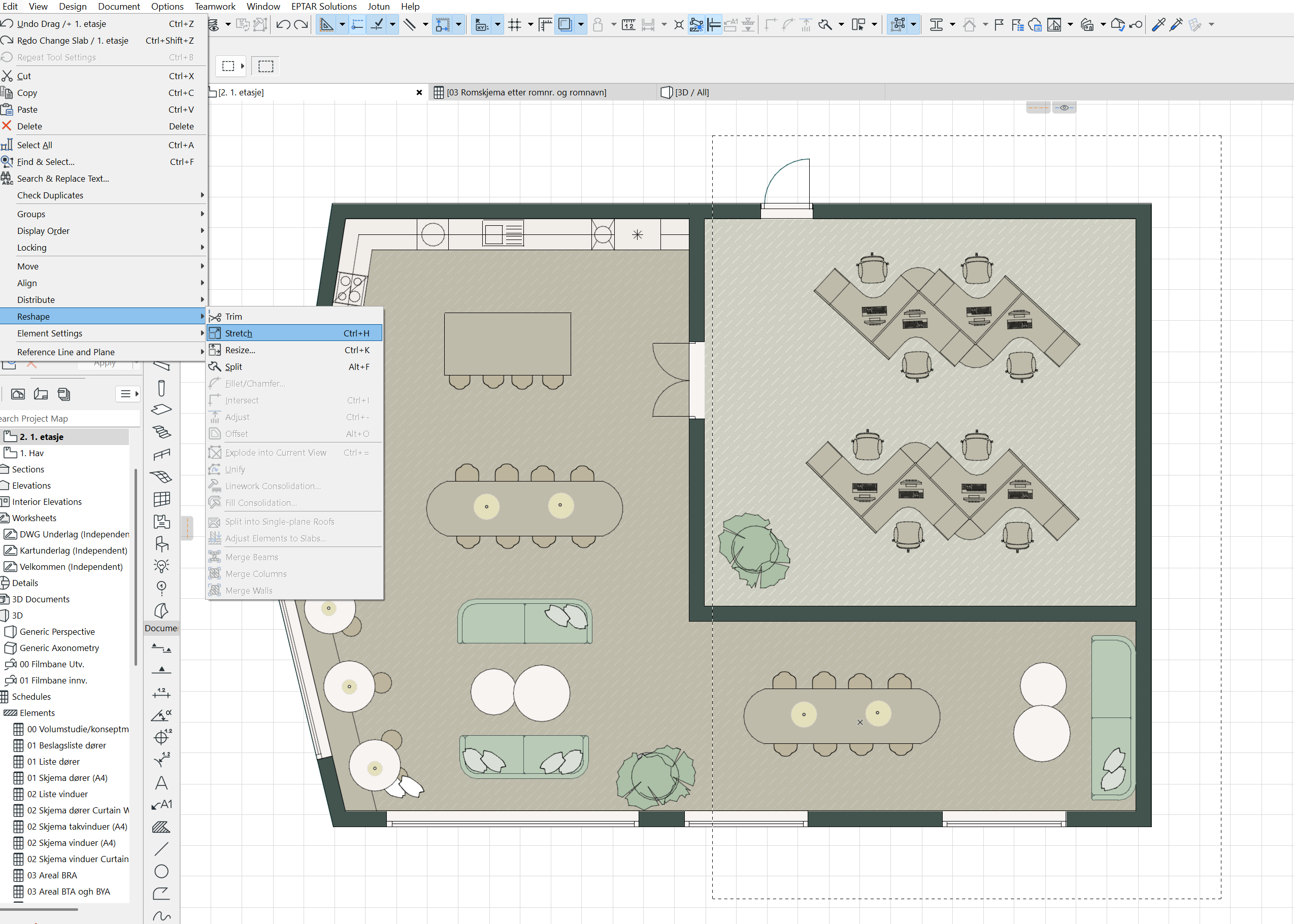

Steg 2: Gå til Edit - Reshape - Strech

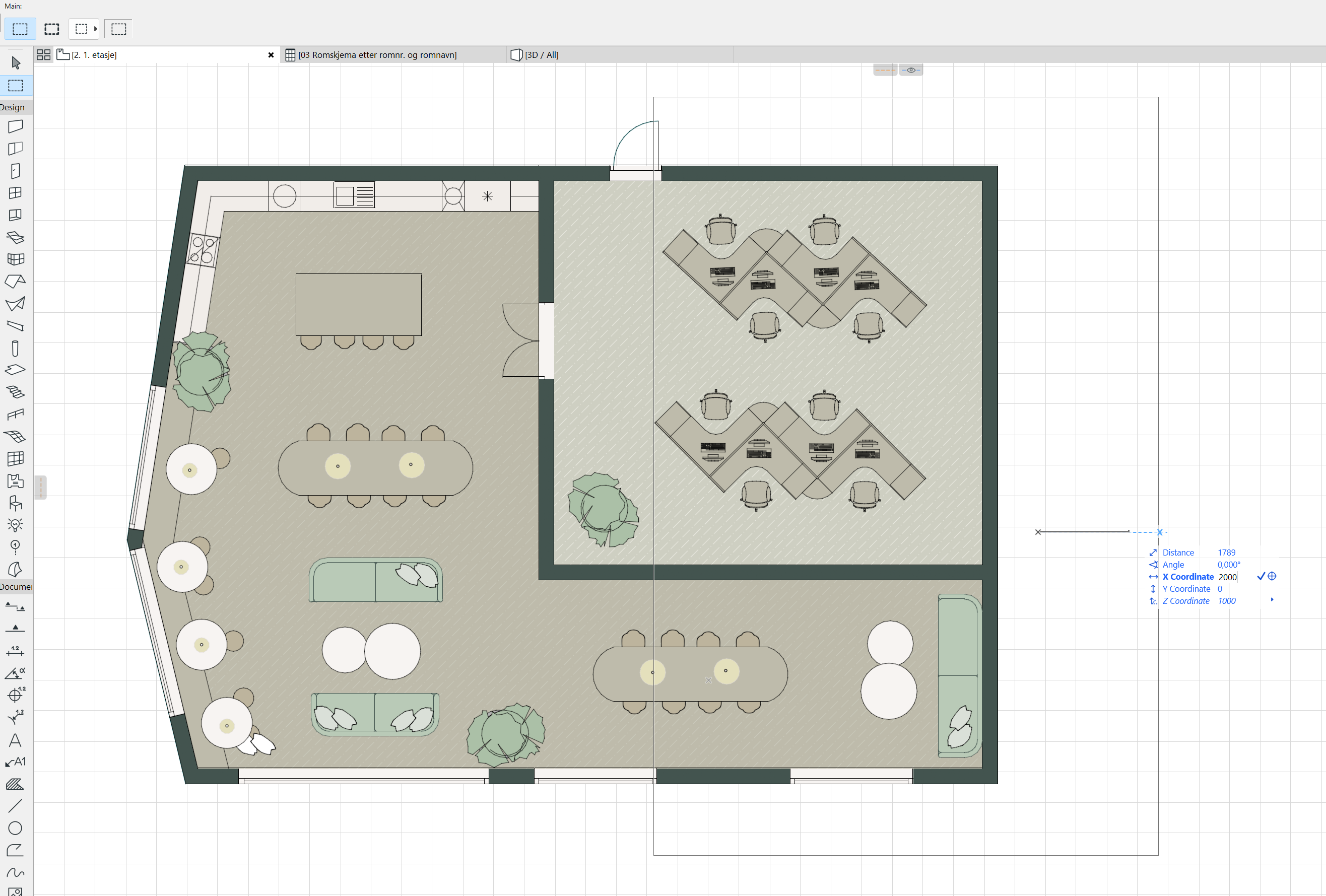

Steg 3: Trykk en gang inne på Marquee - trykk x eller y (retning) og fyll inn avstand du ønsker å flytte. I eks. her legger vi inn at vi ønsker utvide veggen med 2 meter til høyre.
Resultat: Veggene er strekket og rommet har blitt større
5. Marquee og gruppering av elementer
Man kan gruppere flere elementer med Marquee. Som illustrert her med fem komponenter 4 stoler og ett bord. Tegn ut en Marquee rundt de elementene man ønsker å gruppere > velg Ctrl+A > Ctrl+G.
6. Utklipp av angitte etasjer ved bruk av Marquee.
Dersom man har et bygg bestående av flere etasjer og bare ønsker å se deler kun av eksempel etasje- tre til -fem. Vil Filter and Cut Element in 3D være en veldig grei funksjon å benytte.
- Sett ut en Marquee i plan
- Gå i 3D view
- Velger Filter and Cut Elements in 3D fra nedre verktøylinje/Ctrl+Alt+A.

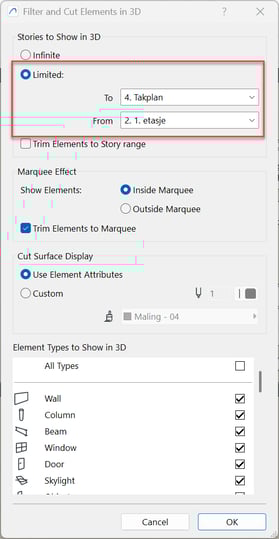

Dette vil gi et vindu hvor du bestemmer hvilke etasjer man skal se, innside/utside av Marquee og man kan velge hva man vil se i figuren.

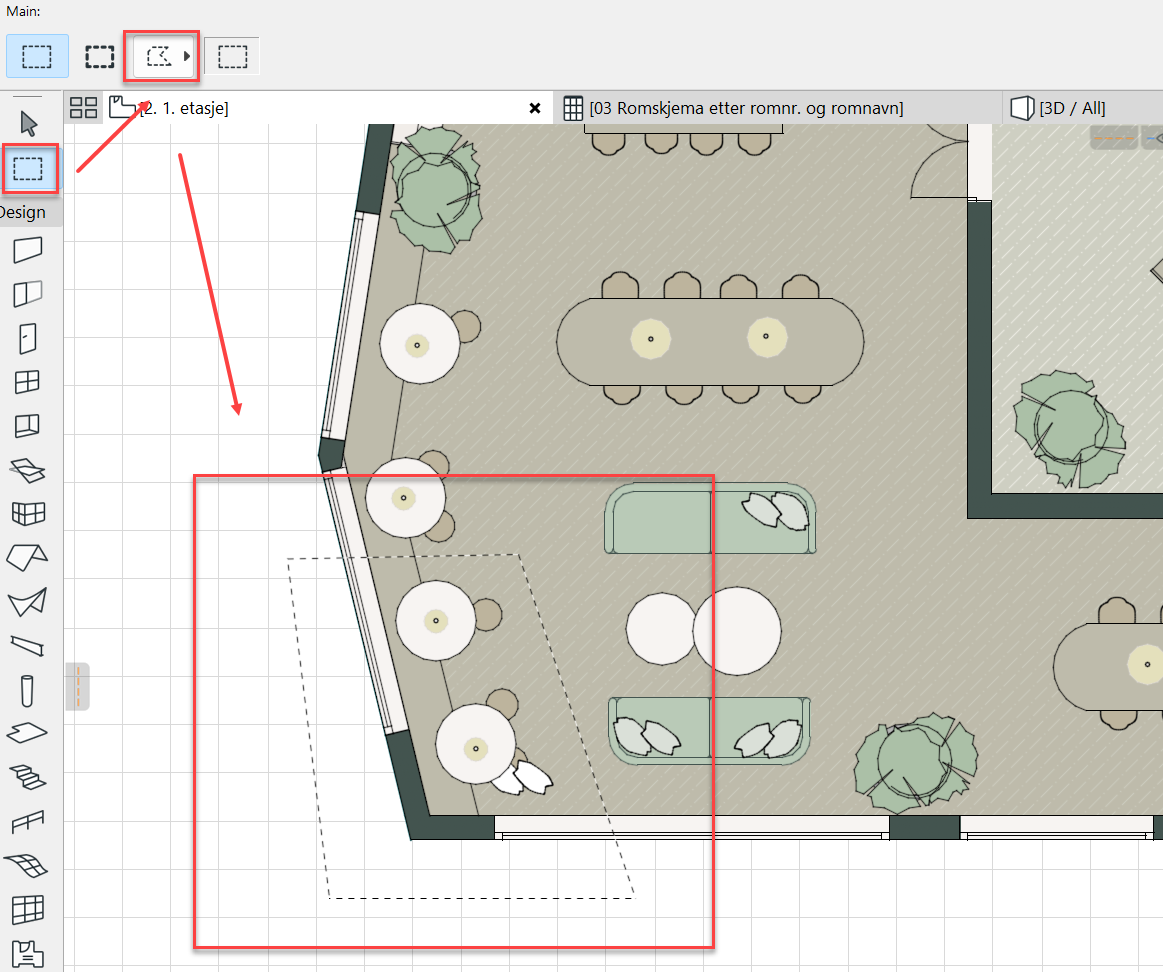

7. Polygonale former og Marquee.
Man kan lage polygonale former med Marquee, for å se det man ønsker og se og enklere komme til hvor man ønsker i modell.
