Sørg for at du står i hav-etasjen og ikke i en worksheet. Står du i en worksheet vil du ikke engang kunne åpne opp Architerra-paletten.

Trykk for å importere DXF fil, velg filen din, sørg for at interpoleringen av punkter/kurver ikke er altfor høy, eventuelt juster utsnitt og velg lagene du vil ha med.

Tegn en outline rundt punktene som er blitt importert.

Trykk på terrain for å generere terrenget ditt.

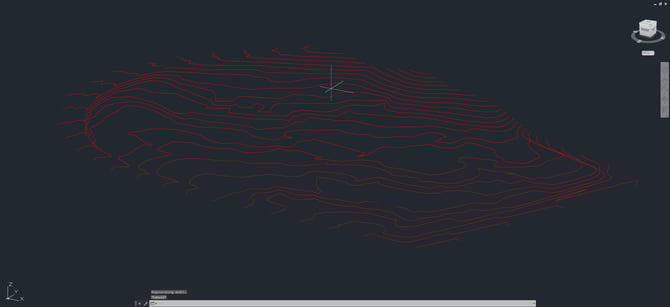

Dersom du ikke får til å generere et terreng utifra en DXF, er du nødt til å sjekke om innholdet i DXF filen er korrekt. Autodesk sin DWG trueview kan være fin for formålet. Sjekk at filen din faktisk inneholder høydeinformasjon.

Dersom det du importerer havner langt unna origo, med real world coordinates, så kan det oppstå problematikk. Vi anbefaler alltid å jobbe georeferert. Det kan man lese mer om her.

Architerra er ikke inkludert i support, så vi anbefaler alle våre kunder å ta kurset vårt for å få et godt utgangspunkt for videre arbeid i Architerra.

Importere DXF terreng med Architerra

SLIK GÅR DU FREM FOR Å IMPORTERE ET TERRENG FRA ET DXF UNDERLAG MED ARCHITERRA
