Varmista assosiatiivisten mittojen käyttö dokumentaatiossa ehdollisten esitystapojen avulla

Mittojen assosiatiivisuus voidaan tarkistaa seuraavilla tavoilla:

• Muuta elementin kokoa ja seuraa, reagoivatko mitat oikein – näin näet, onko kyseessä staattinen vai assosiatiivinen mitta.
• Zoomaa viitepisteisiin: ympyrä tarkoittaa assosiatiivista, neliö staattista mittaa. Muunna staattiset mitat assosiatiivisiksi kytkemällä ne elementteihin.
• Helpoin ratkaisu on hyödyntää ehdollisia esitystapoja, joiden avulla staattiset mitat erottuvat punaisina.

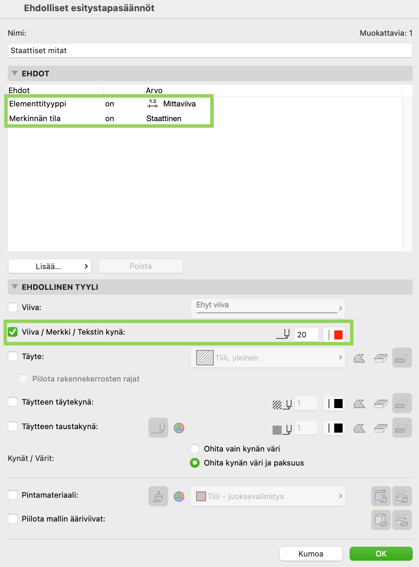

Ehdolliset esitystapasäännöt löytyvät valikosta Dokumentti → Ehdolliset esitystavat → Ehdolliset esitystapasäännöt. Muista myös liittää luotu sääntö näkymässä käytettyyn esitystapayhdistelmään, jotta se tulee näkyviin näkymässäsi.

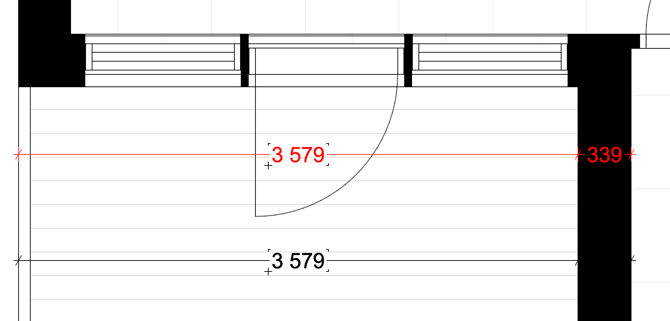

Kun käytät tätä sääntöä näkymässä, staattiset mitat merkitään punaisella.
