Projektin koordinaatit - IFC-mallin koordinaatisto

Mittauspisteellä voit asettaa julkaistavalle IFC-tiedostolle origon täysin vapaasti - tässä tiivis ohje:



Jos haluat perehtyä toimintoihin yksityiskohtaisemmin, tässä artikkelissa käsittelemme koordinaatistoasetukset esimerkkien avulla.

Lue myös ohjeet paikalliskoordinaatiston vastinpisteistä sekä niiden merkitsemisestä kohdistuskappaleilla!

Tiivistelmä

IFC-tiedoston oikea georeferointi Archicadissa tehdään kolmessa vaiheessa:

  1. asetetaan Mittauspisteelle oikea korkeusasema (N2000),

  2. osoitetaan pohjoissuunta graafisesti, ja

  3. valitaan IFC-kääntäjässä oikea sijaintiasetus.

1. Korkeusasema (Z-koordinaatti)

Mittauspiste sijoitetaan merenpinnan tasoon (Z=0) suhteessa haluttuun IFC-tiedoston origosijaintin. Suositeltavaa on, että 1. kerros mallinnetaan Archicad-projektin origo-tasoon (korko 0,000),  joten sen alapuolella sijaitsevalle Mittauspisteelle syötetään negatiivinen korkeusasema.

Esimerkki: Jos 1. kerroksen tulee olla on N2000-korossa +52 900 mm, Mittauspisteen korkeusasemaksi syötetään −52 900 mm.

Asetus: Vaihtoehdot → Projektin asetukset → Mittauspiste → Näytä Mittauspiste

2. Pohjoissuunta

Pohjoissuunta osoitetaan Mittauspisteelle graafisesti klikkaamalla kartan koordinaatistoviivaa tai kohdistuskappaletta — ei kirjoittamalla astelukemaa. Graafinen osoitus tuottaa Archicadiin jopa 12 desimaalin tarkkuuden, mikä estää mittojen poikkeamat kauempana origosta.

Suositus: Hankkeen osapuolet käyttävät sovittuja vastinpisteiden (yhteensä 3kpl) koordinaattilukemia graafiseen kohdistukseen — ei koskaan astelukemaa.

Asetus: Vaihtoehdot → Projektin asetukset → Aseta projektin pohjoinen

3. IFC-kääntäjän asetus

Valitaan: Arkisto → Yhteentoimivuus → IFC → IFC-kääntäjät → Geometriamuunnos → Määritä IFC-mallin sijainti perusteella

Käytä asetusta Mittauspiste ja projektin origo (oletusasetus) — tämä sijoittaa IFC:n origon Mittauspisteeseen ja suuntaa Y-akselin pohjoiseen. Vältä asetusta Vain projektin origo, joka ohittaa sekä korkeusaseman että pohjoissuunnan.

Etäisyys merenpintaan

Ohjeellinen mallinnustapa on mallintaa rakennus siten, että 1. kerros on Archicadin sisäisen koordinaatiston (=projektin koordinaatisto, suunnittelukoordinaatisto) origossa, eli korossa 0,00.

IFC-tiedostossa malli kuitenkin halutaan yleensä N2000 merenpinnan suhteen todelliseen korkeusasemaan. Tällöin Mittauspiste sijoitetaan merenpinnan Z=0 tasoon, eli Archicadin origon suhteen negatiiviseen korkoon (koska yleensä rakennusten 1. kerros, ja siis origo, sijaitsee merenpinnan yläpuolella):

  1. Ota Mittauspiste esille Vaihtoehdot - Projektin asetukset - Mittauspiste - Näytä Mittauspiste.
  2. Klikkaa Mittauspistettä - Mittauspisteen siirto käynnistyy, ja esiin tulee työkaluvihje koordinaateista.
  3. Paina Sarkain (Tab)-näppäintä, kunnes olet Korkeusasema-rivillä, ja syötä negatiivinen lukema - kuvan esimerkissä projektin 0 sijaitsee N2000-korossa +52900 mm, joten Mittauspisteen Korkeusaseman tulee olla -52900 mm.

HUOM - Mittauspisteelle syötetään lukemat aina käytössä olevien piirtoyksiköiden mukaisissa yksiköissä, kuten Archicadissa yleensä.
Jos poikkeavia mittayksiköitä tulee käyttää, siitä on yleensä merkkinä ko. mittayksikkö rivin päässä.

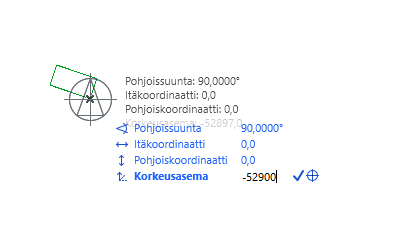

Mittauspisteelle syötetty Korkeusasema -52900

Pohjoissuunta

Yleistyvä, ja myös rakentamisluvassa edellytetty, IFC-tiedoston suunta on pohjoissuuntainen, eli mallin karttapohjoisen (GK-pohjakartta) tulee olla Y-akselin suuntainen.

IFC:n kiertämiseksi riittää, että Mittauspisteelle on osoitettu pohjoisen suunta:

  1. Aloita pohjoissuunnan osoitus Vaihtoehdot - Projektin asetukset - Aseta projektin pohjoinen.
  2. Klikkaa Mittauspistettä - tämä on pohjoissuunnan kiertoakseli. Osoita sitten pohjoissuunta, eli vaikkapa kartan koordinaatistoviivan suunta, tai mallin kohdistuskappale pohjoissuunnassa.

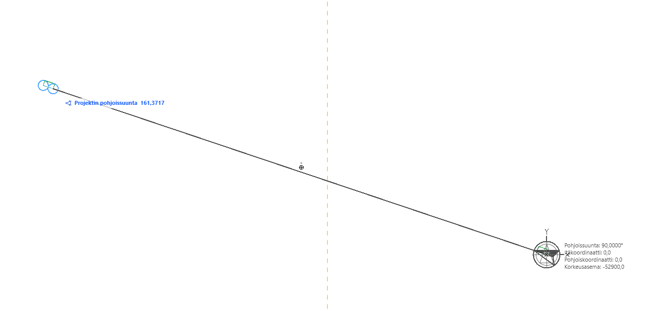

    Pohjoisen suunnan osoitus

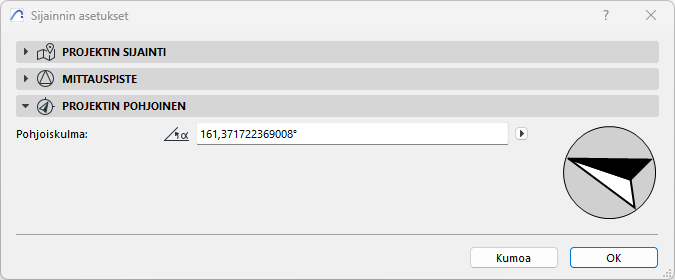

Yleisesti on tärkeää, että et aseta pohjoisen suuntaa kirjoittamalla kiertokulmaa. Syy tähän käy selville, jos nyt kun olet asettanut pohjoissuunnan, käyt tarkistamassa sen Vaihtoehdot - Projektin asetukset - Sijainnin asetukset -ikkunassa.

Näet tässä PROJEKTIN POHJOINEN -otsakkeen alla, että kun osoitit pohjoissuunnan karttapisteiden perusteella, Archicad pyrkii tuottamaan mahdollisimman tarkan astelukeman, jopa 12 desimaalilla.

Jos sen sijaan syöttäisit astelukeman kirjoittamalla, ja lukeman käsittelyn helpottamiseksi desimaalit pyöristettäisiin vaikkapa vain asteen sadasosiin, suunta olisi sen verran epätarkka, että etäämpänä origosta alkaa tulla näkyviin mittojen kesken poikkeamia.

Joskus hankkeissa voidaan sopia pelkistetystä lyhyestä astelukemasta pohjoissuunnalle, mutta oletus on käyttää vähintään 8 desimaalia.

Kaikkein paras olisi, ettei hankkeessa ilmoitettaisi astelukemaa numeroina lainkaan, vaan vain koordinaattilukemat mallin sovituille vastinpisteille rakennuksen suuntaan kierretyssä ja pohjoissuuntaisessa sijainnissa, jolloin kaikki tekisivät kohdistuksen graafisesti näillä koordinaattipisteillä, ohjelmistonsa sallimalla maksimitarkkuudella.

Mittauspisteen huomiointi IFC-julkaisussa

Kun Mittauspisteellä näin on oikeat tiedot sekä korkeusasemasta että pohjoissuunnasta, pitää IFC-viennissä vielä valita, tehdäänkö tallennus Mittauspisteen mukaisesti. Tämä valinta tehdään IFC-kääntäjän asetuksissa.

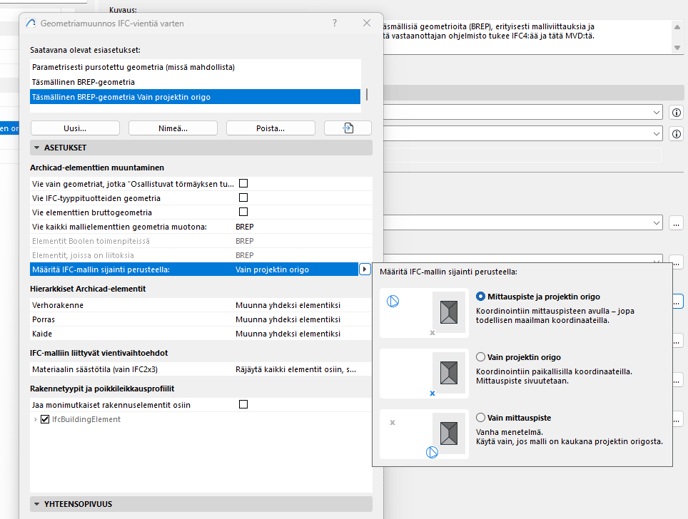

Arkisto - Yhteentoimivuus -IFC - IFC-kääntäjät - Geometriamuunnos asetuksissa on kohta Määritä IFC-mallin sijainti perusteella:

  • Vaihtoehto Mittauspiste ja projektin origo tallentaa mallin siten, että IFC:n origo on Mittauspisteen kohdalla, ja pohjoissuunta on IFC:n Y-akselin suunnassa. Tämä on myös IFC-kääntäjien oletusasetus.
    (samannäköisen lopputuloksen tekee myös Vain mittauspiste, mutta sitä ei yleisesti kannata käyttää, valinnalla on vaikutus IFC:n sisäiseen rakenteeseen)
  • Vain projektin origo -asetuksella IFC:n origoksi tulee Archicadin sisäinen origo, ja pohjoissuuntaa ei huomioida - tätä vaihtoehtoa ei yleensä ole perusteltua käyttää.
